1.連桿零件設計 下面我們首先通過中望3D來新建一個連桿零件,然后將連桿參數化,再到裝配中使用該連桿標準件。
第1步:

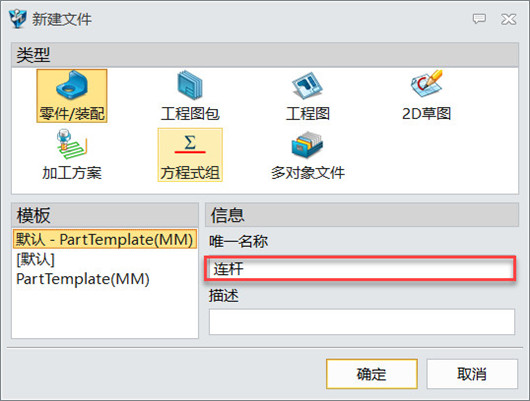

新建一個名稱為連桿的零件
插圖2-1
第2步:

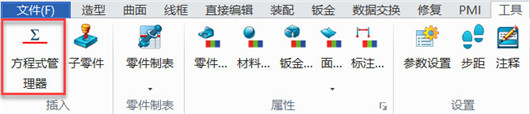

選擇工具欄上的方程式管理器命令,進入方程式管理器
插圖2-2
第3步:

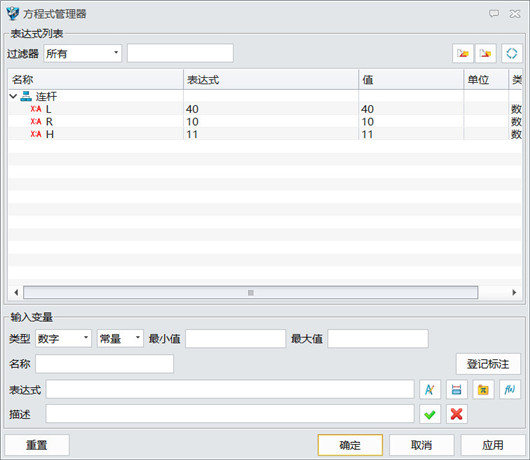

在方程式管理器中添加L=40,R=10,H=11三個變量
插圖2-3

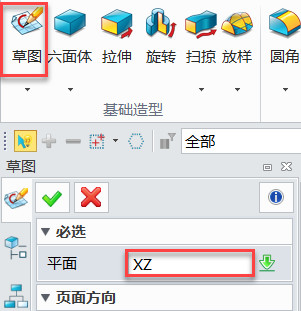

第4步: 新建一個草圖,并選擇XZ平面。
插圖 2-4

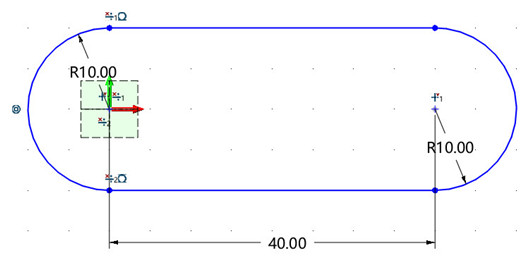

第5步: 在XZ工作平面上創建草圖,繪制下圖草圖進行全約束,其中長度尺寸為L(zhǎng),半徑尺寸為R,完成后退出草圖。
插圖2-5

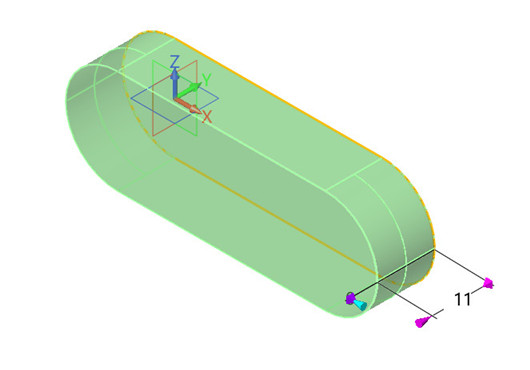

第6步: 對上步草圖進行拉伸,拉伸距離為H。
插圖2-6

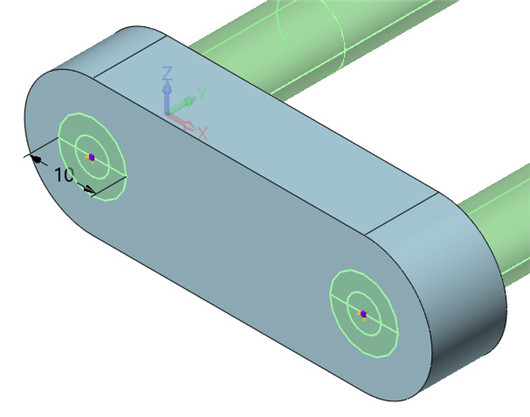

第7步: 在連桿零件上打兩個半徑為R5的孔
插圖2-7

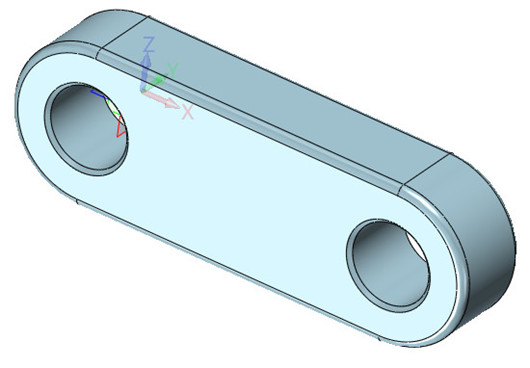

第8步: 對連桿外輪廓倒圓1mm,再對兩孔進行倒角0.5mm,完成連桿建模。
插圖2-8

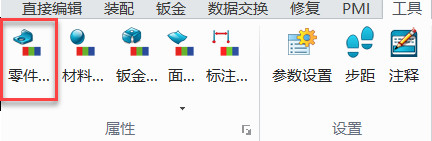

第9步: 在工具欄中選擇零件屬性
插圖2-9

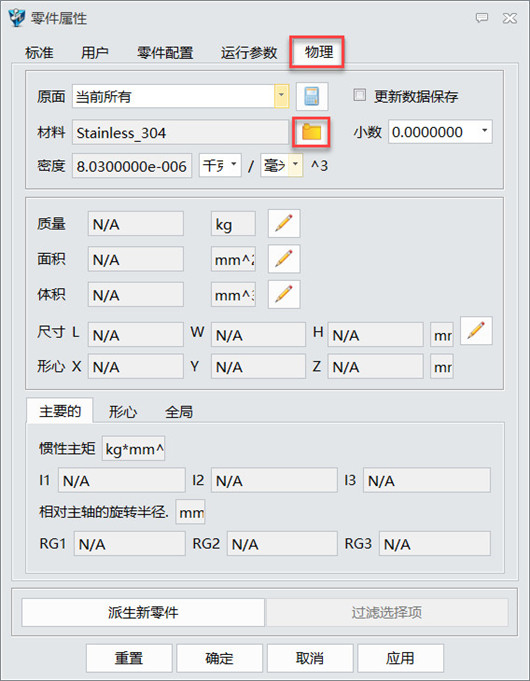

選擇零件屬性中的物理屬性,再選擇材料文件夾
插圖2-10

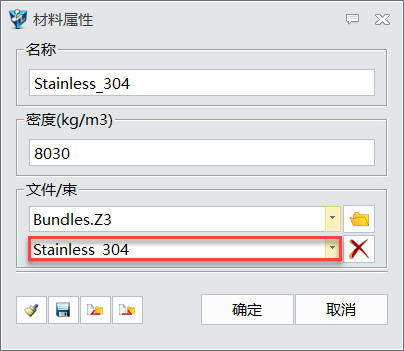

通過下拉菜單,更改連桿材料
插圖2-11
2.連桿零件參數化 用中望3D完成連桿建模后,下面我們開始對連桿進行參數化編輯
第10步:
在連桿零件編輯環境中
