插圖3-1
第11步：

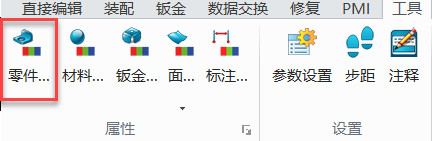

在工具欄中選擇零件屬性
插圖3-2

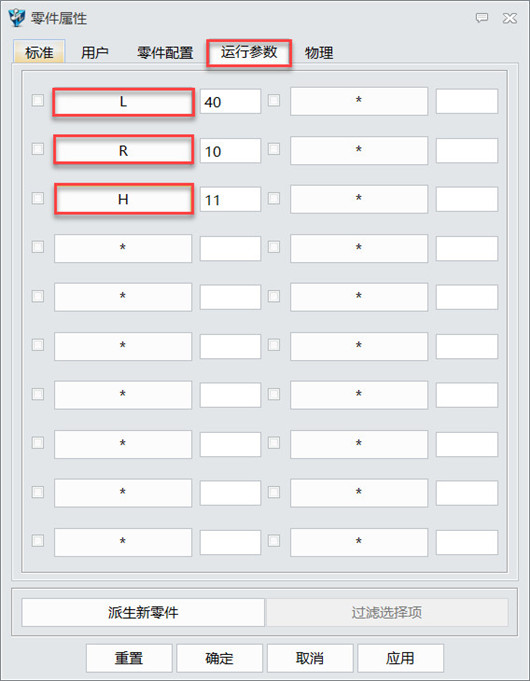

再選擇運行參數，將第3步中定義的3個變量分別選中
插圖3-3
第12步：

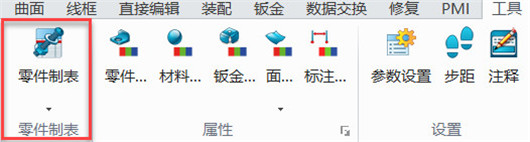

選擇工具欄上的零件制表
插圖3-4

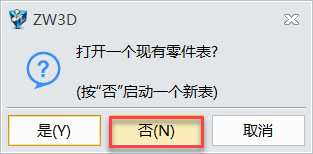

在彈出對話框中選擇“否”
插圖3-5

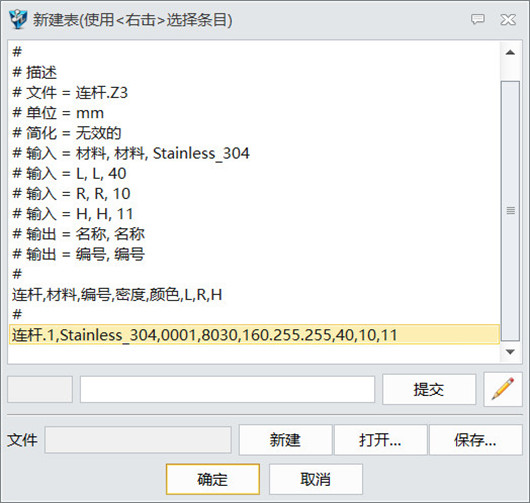

彈出一個新建表
插圖3-6
第13步：

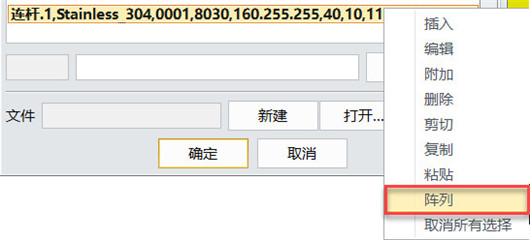

鼠標右鍵單擊零件表最后一行參數，選擇陣列
插圖3-7
第14步：
輸入需要變更的參數名稱L，輸入變更的數量5，并輸入增量值為10
插圖3-8
確定后，零件表中自動生成5行參數，每行代表一種連桿
插圖3-9
第15步：

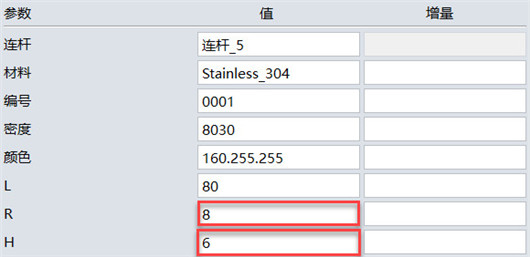

通過鼠標依次雙擊連桿_2至連桿_5，可以手動修改其它參數
插圖3-10

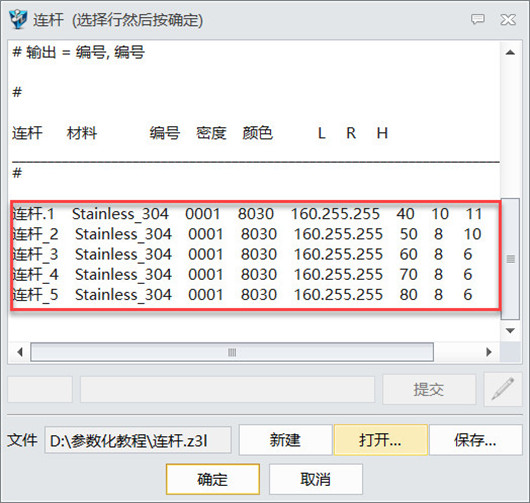

修改后的連桿參數表如插圖3-11所示
插圖3-11
第16步：

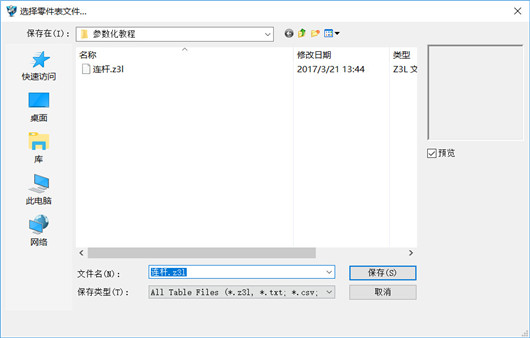

保存上一步所編寫的參數表，將參數表文件z3l文件保存到連桿零件目錄下
插圖3-12
3.參數化連桿的使用
完成了連桿零件的標準化以后，我們就可以在裝配中使用它了。在本教程中，我們將在裝配-Start中使用連桿標準件。
第17步：

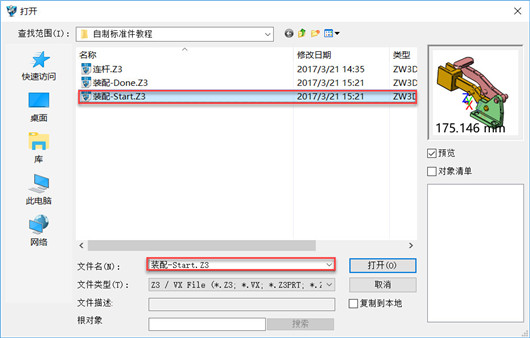

使用中望3D打開附件裝配-Start
插圖4-1
第18步：
選擇裝配欄上的零件庫按鈕
插圖4-2
選擇文件夾，瀏覽打開第16步保存的z3l文件，得到連桿零件庫界面
插圖4-3
