天天精選CAD繪圖實例及解答（112)：
求：
1.C2圓弧之圓心坐標為何?(A)-49.673,78.186 (B)-49.673,78.086 (C)-49.683,78.086 (D)-49.683,78.186
2.A圓圓心至B圓圓心之角度為何?
(A)344.96 (B)345.96 (C)346.96 (D)347.96
3.C3圓弧之弧長為何?
4.此圖形之外形輪廓線總長度為何?
5.扣除A、B、C三個圓孔后之凈面積為何?

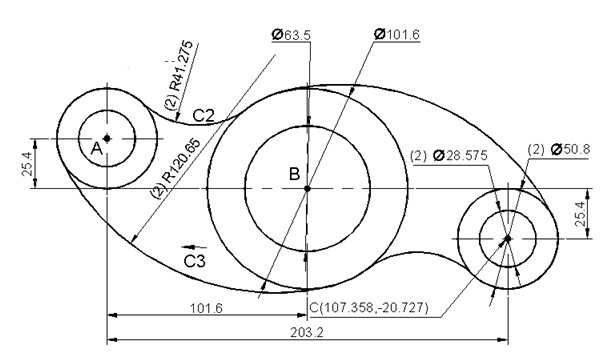

附圖：
參考畫法：
1.C2圓弧之圓心坐標 =
-49.6825,78.1859，就是(D)
2.A圓圓心至B圓圓心之角度 = 345.9638，就是(B)
3.C3圓弧之弧長 = 162.2297mm2
4.此圖形之外形輪廓線總長度 = 624.6948mm
5.扣除A、B、C三個圓孔后之凈面積 = 15159.4757mm2

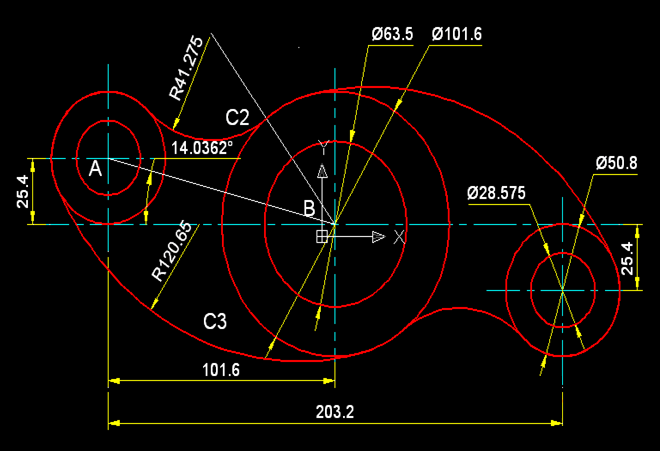

附圖：
解題要點、制圖步驟：
本題主要是訓練圓弧的畫法。
畫法：

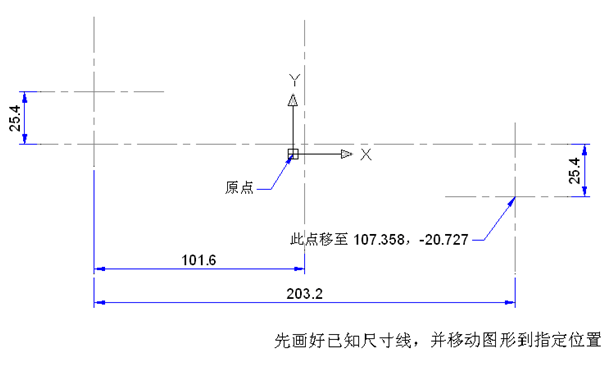

1、先畫好已知尺寸線，并移動圖形到指定位置。

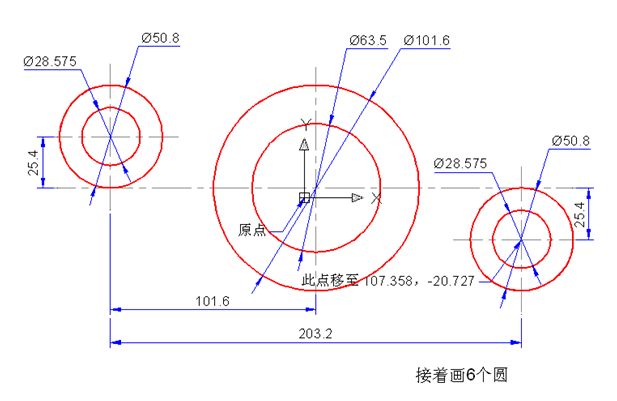

2、畫6個圓。
3、用畫圓，并修剪成圓弧。
