圖45 造型屬性

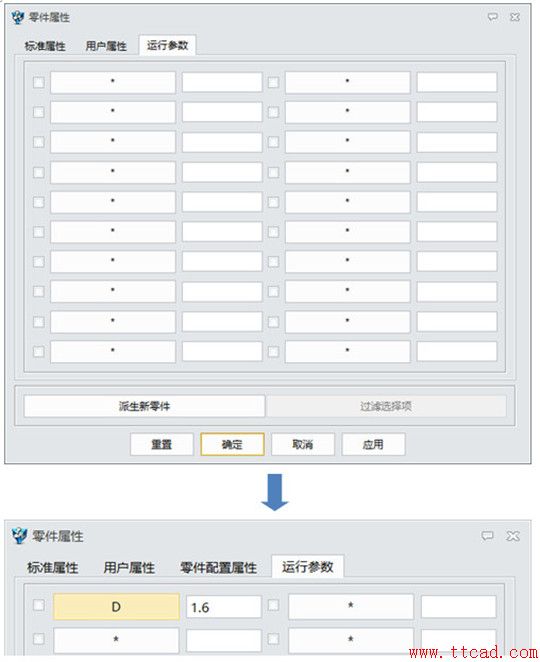

第四十七步，在屬性下拉菜單下，進入零件，切換到運行參數頁面，單擊*號后到模型樹分別選取參數D，參數和初始值會出現在運行參數里，應用并確認，如圖46所示。
圖46 運行參數

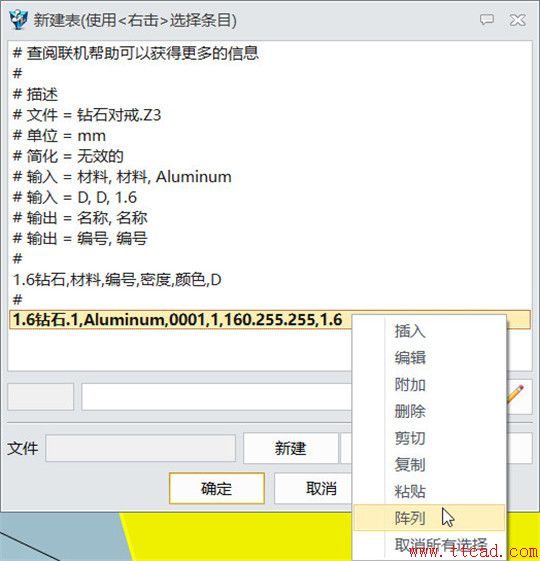

第四十八步，開啟工具頁面下的零件制表命令，會彈出下圖詢問，單擊否后,彈出編輯對話框, 拾取最后一條信息，進入右鍵菜單下的陣列,如圖47所示。
圖47 陣列工具

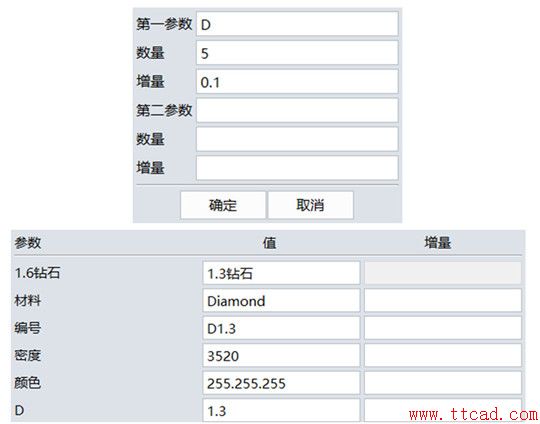

第四十九步，輸入下圖設置，目的是陣列5行數據；然后從第一列數據起對于excel表格依次編輯數據，如圖48所示。
圖48 數據輸入

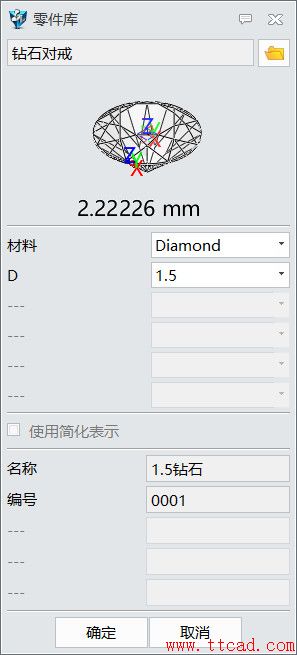

第五十步，編輯完數據后點擊確定, 保存零件表文件，便完成了系列化數據的輸入工作; 保持和關閉文件，載入庫文件，鉆石零件已被建成參數化庫文件，如圖49所示。
圖49 零件完成
到此，鉆石零件就完成了，后續教程中我們將在中望3D中把開環男戒主體和此鉆石零件裝配起來，以完成男鉆戒的設計。
