中望3D該功能的名稱是“纏繞于面”，具體操作時，我們需要首先單擊工具欄“線框”→“纏繞于面”，系統將彈出設置對話框，該功能根據應有場合分為四種模式。
下面來分別介紹下每個模式的應用：
【基于U/V方向纏繞】
該模式是將草圖映射至所選零件面的U/V方向。對面的形狀沒有特殊要求，可以對輸入的草圖在目標面上進行定位、旋轉和縮放，詳細操作如圖1所示。
圖1 中望3D基于U/V方向纏繞
備注：
1、該模式適用于各種復雜的曲面；
2、對于生成的纏繞效果可進行編輯；
3、對草繪位置沒有特殊要求（可選擇已有草圖，也可以實時插入）。
【基于長度纏繞】
此類型是將草圖映射至旋轉體曲面。草圖中的X方向圍繞該曲面進行映射，草圖中的Y方向沿著旋轉的曲線進行映射，在它們纏繞至圓柱體上時，將保留原始曲線的長度。詳細操作可參考圖2。

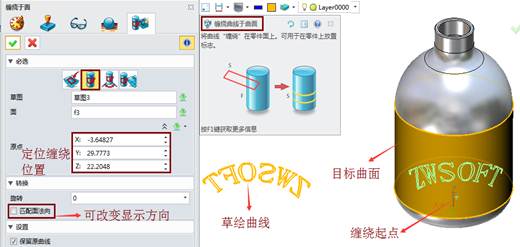

圖2 中望3D基于長度纏繞
備注：該類型不可以改變纏繞到曲面上的顯示比例。
【基于角度纏繞】
基于角度纏繞與基于長度纏繞類似，它是將草圖圍繞旋轉曲面映射X方向，但是它假設不論該草圖有多大，它應該一直圍繞著旋轉曲面纏繞，草圖的Y方向也映射為高度，而不是沿曲線的距離進行映射。詳細操作可參考圖3。

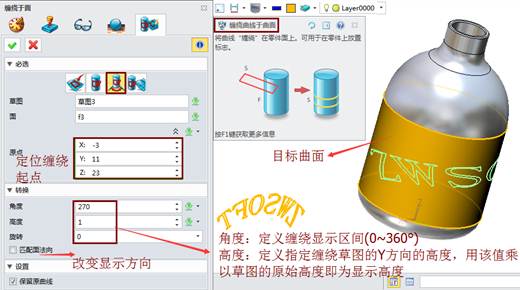

圖3 中望3D基于角度纏繞
在基于角度纏繞方法中，可指定草圖纏繞圓柱體的面積范圍（即包括的角度）。角度越大，草圖的X方向?qū)⒃綄挘p繞草圖的Y方向高度保持不變。例如角度選項設置為120.0，且高度設置為1.5，也就是說纏繞于圓柱體120度的曲面，高度是原始草圖高度的1.3倍的區間。當只使用一個特定的圓柱體曲面角度，而不考慮實際寬度時，角度選項對設計方案尤為重要。
【基于曲面纏繞】
該模式假設擁有一個已知參數化的曲面，一個曲線集投影在一個曲面上，然后使用一個直接的UV到UV的映射，將曲線移動到第二個曲面，具體操作如圖4所示。

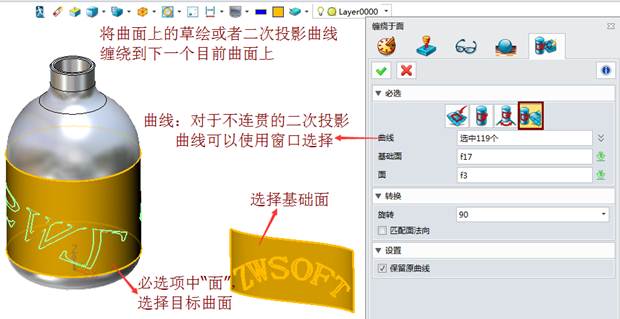

圖4 中望3D基于曲面纏繞
通過中望3D這個“纏繞于面”的功能，無論是復雜的曲面，還是產品所需要的特殊角度，設計師都能快速、便捷地實現所想的設計效果，真正做到實用、高效。
