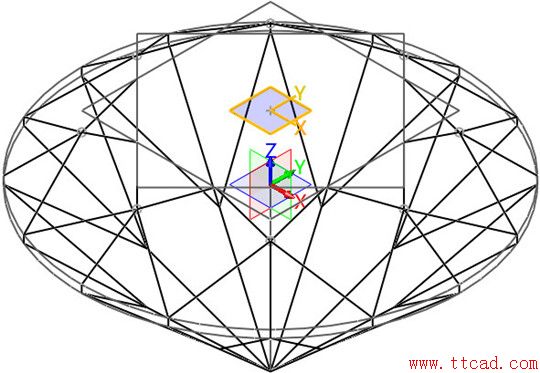

圖22 創建基準面
第二十四步，在上步基準面創建草圖，使用曲線相交參考方式，提取8根直線和工作平面的交點，如圖23所示。
圖23 創建草圖-7

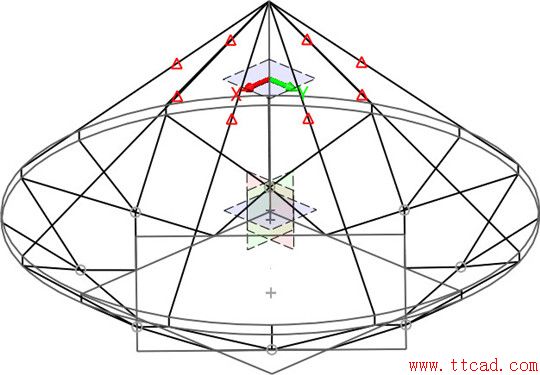

第二十五步，在上步交點上繪制點，退出草圖，設置過濾器為點，通過剛剛繪制的點把8根直線分別打斷成兩段，如圖24所示。
圖24 打斷直線

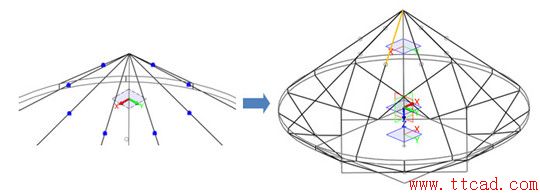

第二十六步，參照下圖繪制直線，連接上步點到草圖端點，如圖25所示。
圖25 繪制直線-4

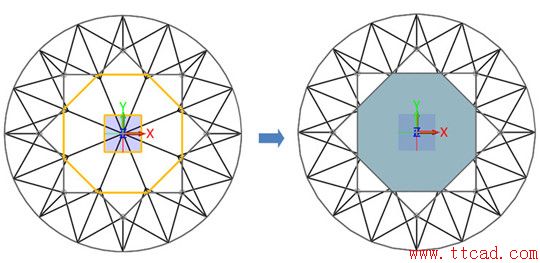

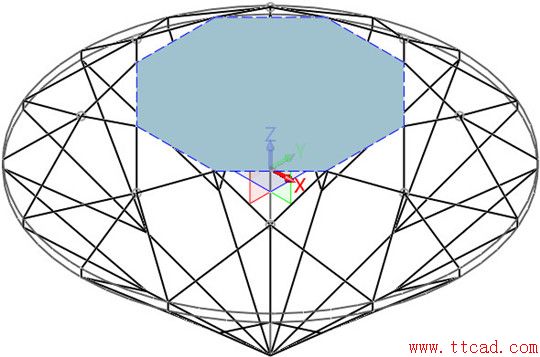

第二十七步，顯示平面1，使用修剪平面命令，使用平面1為平面，如圖26所示。
圖26 修剪平面

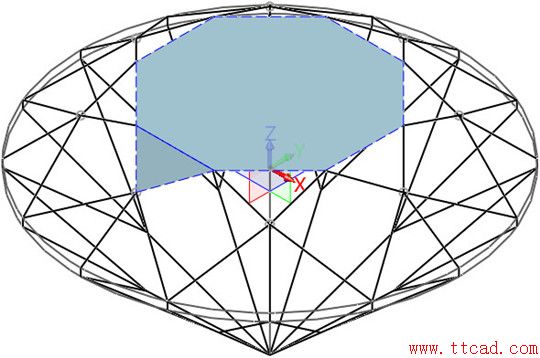

第二十八步，拾取圖27左圖曲線作為曲面邊界，以創建圖27右圖曲面。
圖27 創建曲面-1

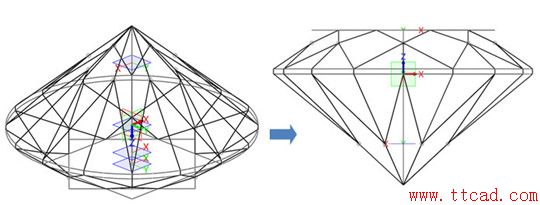

第二十九步，隱藏平面1和草圖，如圖28所示
圖28 隱藏操作

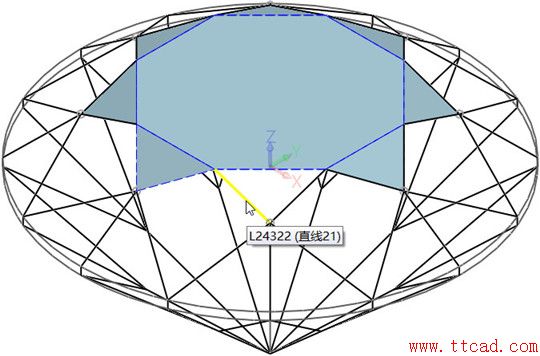

第三十步，使用修剪平面命令，創建下圖曲面，如圖29所示。
圖29 創建曲面-2

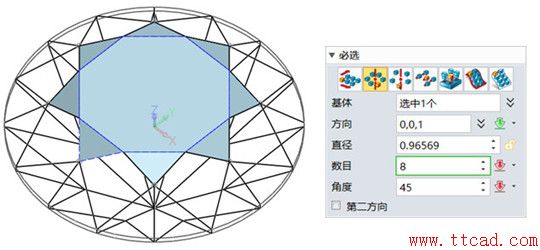

第三十一步，對上步曲面進行圓形陣列，如圖30所示。
圖30 圓形陣列-2
第三十二步，隱藏曲面邊緣處的曲線，如圖31所示。
圖31 隱藏曲線-1

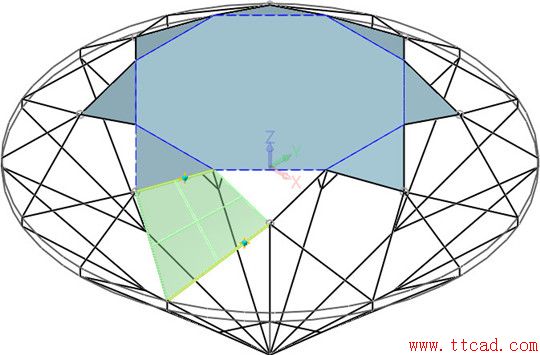

第三十三步，使用直紋曲面創建下圖曲面，如圖32所示。
圖32 創建曲面-3
第三十四步，對上步曲面進行圓形陣列，如圖33所示。
圖33 圓形陣列-3
第三十五步，隱藏不使用的曲線，如圖34所示。
