圖34 隱藏曲線-2
第三十六步,隱藏下圖曲線,如圖35所示。
圖35 隱藏曲線-3

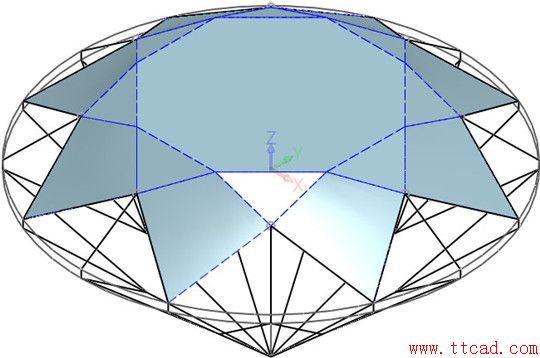

第三十七步,創建兩個N邊曲面,如圖36所示。
圖36 創建曲面-4

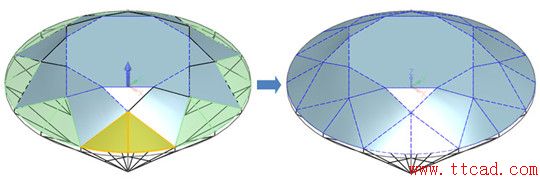

第三十八步,對上步曲面進行圓形陣列,并隱藏不使用的曲線,如圖37所示。
圖37 圓形陣列與曲線隱藏

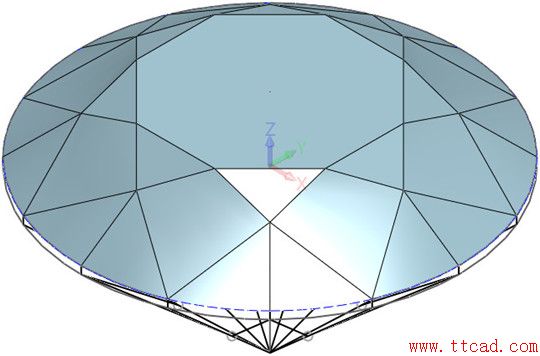

第三十九步,縫合曲面,如圖38所示。
圖38 曲面縫合-1

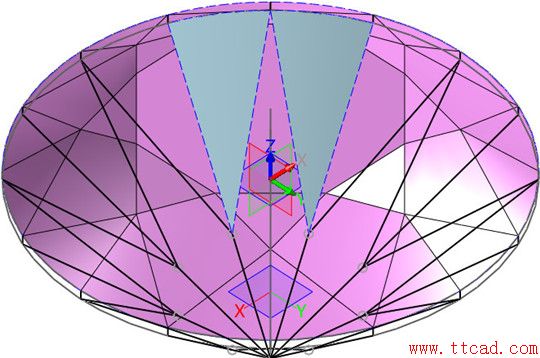

第四十步,創建兩個N邊曲面,如圖39所示。
圖39 創建曲面-5

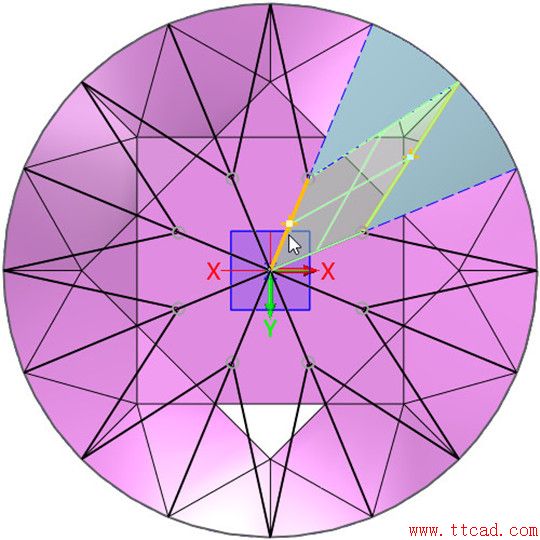

第四十一步,使用直紋曲面創建下圖曲面,如圖40所示。
圖40 創建曲面-6

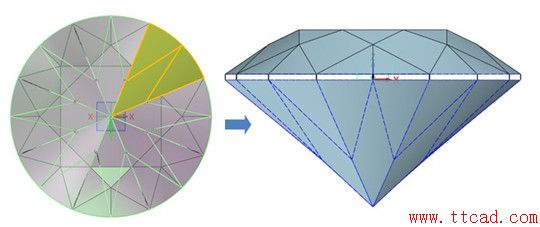

第四十二步,對上步曲面進行圓形陣列,并隱藏曲線、草圖和基準面,如圖41所示。
圖41 創建草圖-7
第四十三步,縫合鉆石下部的曲面,如圖42所示。
圖42 曲面縫合-1

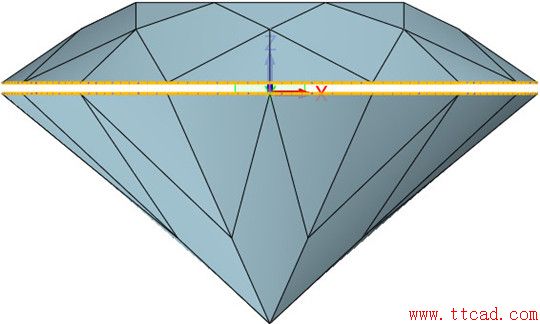

第四十四步,插入上下兩個曲線列表,如圖43所示。
圖43 插入曲線列表

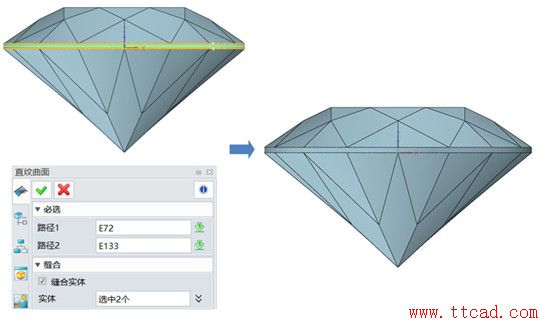

第四十五步,使用直紋曲面,拾取上步的曲線列表創建曲面,勾選上縫合實體,把上下兩部分曲面一起縫合成實體,如圖44所示。
圖44 實體縫合

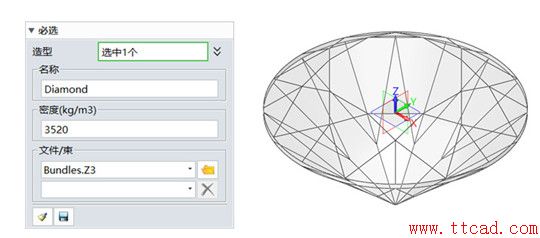

第四十六步,使用工具頁面下的材料命令,拾取造型,定義材料為Diamond,密度為3520;選擇實體,在右鍵菜單里進入面屬性,賦予顏色位白色,透明度為80%,如圖45所示。
