3、新建文件
Ctrl+N或者“文件”單擊新建

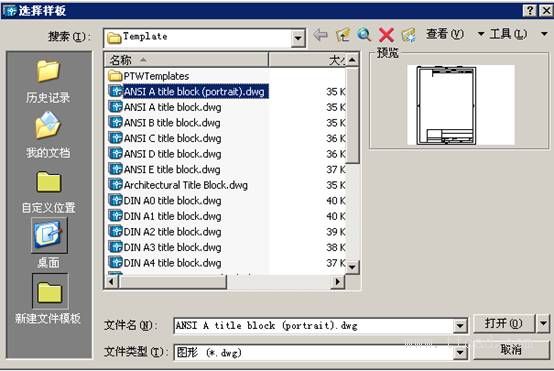

“新建文件模板”可以選擇一些固定空白模板，但我沒找到類似的空白文檔。
如果你電腦上也沒有，就隨便打開一個文檔，比如說第一個。選擇打開，然后在打開的文檔中用滾輪將其縮小，點擊鼠標劃出一個矩形框?qū)⑽臋n中所有圖形選中，然后“delete”刪除。
另存為新建文檔于桌面。接著切換至桌面，復制新建文檔后，切換至cad，重新點擊新建，在“新建文件模版”中間框中粘貼。然后下拉即可找到所需空白文件。
4、圖層（清楚就可以了）
Cad圖層：為了便于cad的標準化，一般需要圖層來協助完成。例如，設置圖層以一定的樣式分為：主設備線，虛線，構造線，物料線等等。

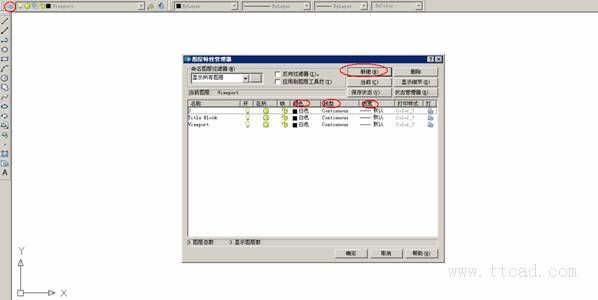

點擊“圖層欄”圖層特性管理器（左上角），就可以打開管理圖層。

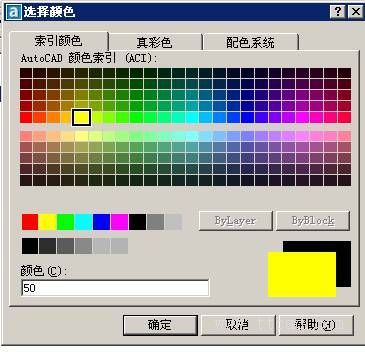

比如我新建一個圖層，并命名為主設備線：點擊顏色（所建圖層一欄），設置顏色為黃色

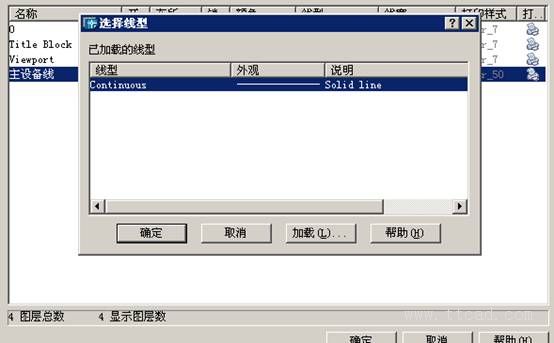

點擊線性（continunos）,然后點擊加載，可以選擇所需要線性。這里為默認吧，不選擇了。
點擊線寬，選擇0.9mm(圖略)
點擊確定后，關閉。
點擊下拉按鈕，選擇所建圖層，然后將燈泡點亮，即打開該圖層，就可以了。

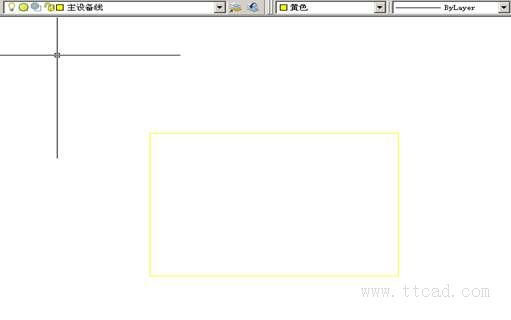

具體效果如下：（后面有補充）
5、補充
比如上圖矩形框，我要選擇該矩形框有兩種方法，一種，用鼠標從左到右劃出一個矩形框強其全部括??；另外一種，只需用鼠標從右到左劃出一個小矩形框擴住一邊即可。此法全cad通用。
6、舉例說明幾個常用工具使用方式。
首先，先說明cad和photoshop等等軟件一樣，其工具的調用都有快捷鍵，但cad快捷鍵用處不大，這里就不介紹了。（但凡事都有特例，一定要記住esc鍵是命令取消快捷鍵；delete是刪除命令。）
