眾所周知，鈑金是五金結構件的重要產品之一，而隨著現在產品結構造型、零件造型的多樣化和復雜化演變，對鈑金的設計也要求越來越高。如圖1所示，對于這種造型復制，被賦予一定功能性的鈑金件，則需要有專業的三維CAD設計軟件支持才能精準、便捷的完成其設計工作。

圖1 鈑金件

    中望3D新推出2017版，對鈑金模塊的功能進行了全面的升級改進，是設計師完成各種鈑金設計操作的高效利器，下面我們通過完成圖1這個鈑金件的設計，一起來體驗下中望3D2017版的鈑金模塊功能吧！

第一步：創建鈑金件基體。

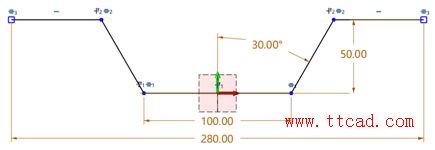

    繪制下圖2所示的草圖，并參圖2添加尺寸和約束。

圖2 草圖

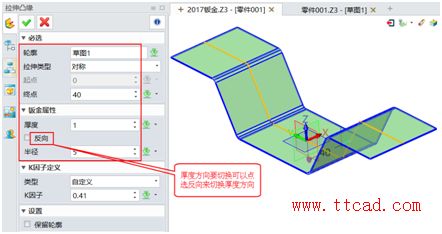

    使用“拉伸凸緣”功能，創建鈑金件基體，相關設置可參考圖3。

圖3 拉伸凸緣

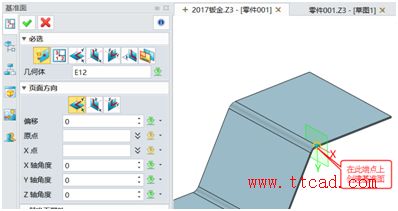

第二步：如圖4所示創建基準面，并在此基準面上插入草圖，通過使用“掃掠凸緣”一步掃出任意形狀截面凸緣。



圖4 創建基準面

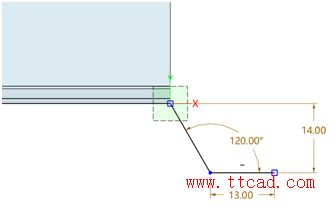

    繪制截面草圖，形狀可以根據實際要求調整，本文則以下圖5的形狀為示例。

圖5 繪制截面草圖

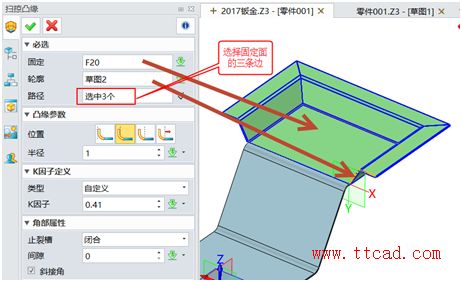

    進行“掃掠凸緣”操作時，注意勾選斜接角，直接創建斜接效果，如圖6所示。

圖6 掃掠凸緣

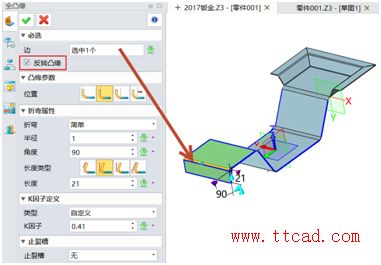

第三步：創建全凸緣，如果凸緣方向不對可以通過“反轉凸緣”功能切換方向，如圖7所示。

圖7 創建全凸緣

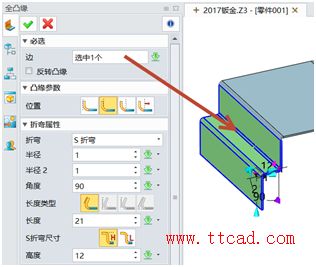

第四步：創建S折彎，如圖8所示。S折彎同樣支持切換折彎方向，同樣點選“反轉凸緣”就可以實現切換方向。

圖8 創建S折彎

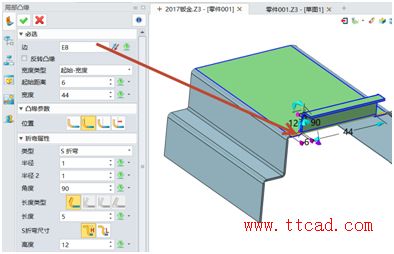

第五步：創建局部凸緣，分兩次完成兩邊局部凸緣創建，如圖9、圖10所示。

圖9 創建局部凸緣

圖10 兩邊局部凸緣創建效果

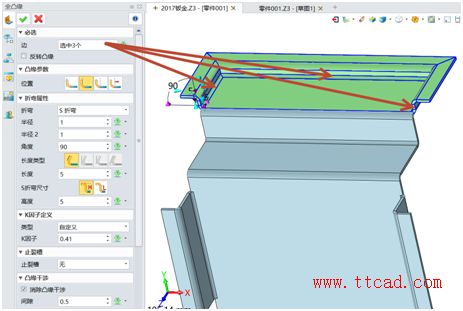

第六步：創建三邊全凸緣（圖12）。創建時，注意角部屬性可如下圖11所示進行選擇，這樣可以直接把兩邊之間斜切處理。



圖11 角部屬性

圖12 創建三邊全凸緣

第七步：對兩局部凸緣進行倒角（圖13），并延伸凸緣長度，這個延伸凸緣功能還支持導入第三方格式后延伸長度操作。
