天天精選CAD繪圖實例及解答（107)

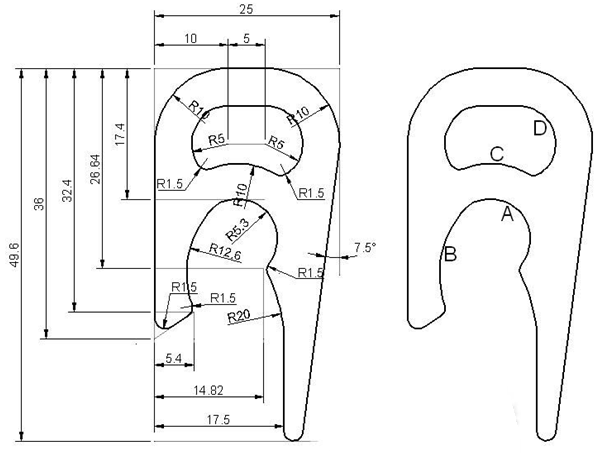

求：
1. 扣除內孔后之凈面積為何? mm2
2. 最大外圍周長為何? mm
3. A、B兩圓弧圓心點間的距離為何?
(A) 7.34 (B) 7.32 (C) 7.28 (D) 7.30
4. C圓弧的弧長為何?
(A) 9.064 (B) 9.053 (C) 9.031 (D) 9.026
5. D圓弧的弧長為何?
附圖：

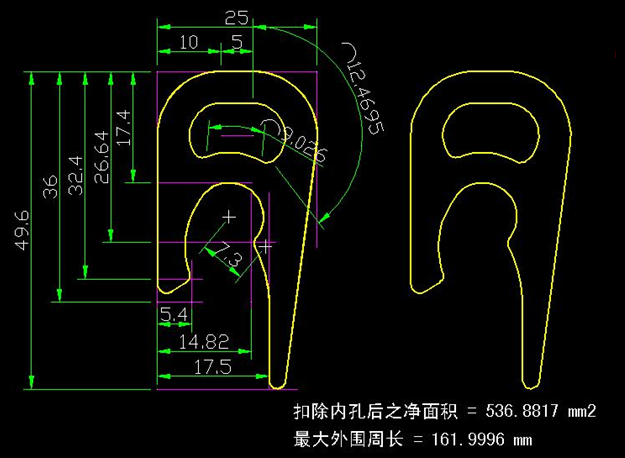

參考畫法：1. 扣除內孔后之凈面積 = 536.8817 mm2
2. 最大外圍周長 = 161.9996 mm
3. A、B兩圓弧圓心點間的距離 = 7.30 mm，就是（D）
4. C圓弧的弧長 = 9.026 mm，就是（D）
5. D圓弧的弧長 = 12.4695 mm
附圖：
解題要點、制圖步驟：
本題主要是訓練畫圓弧的方法。
畫法：

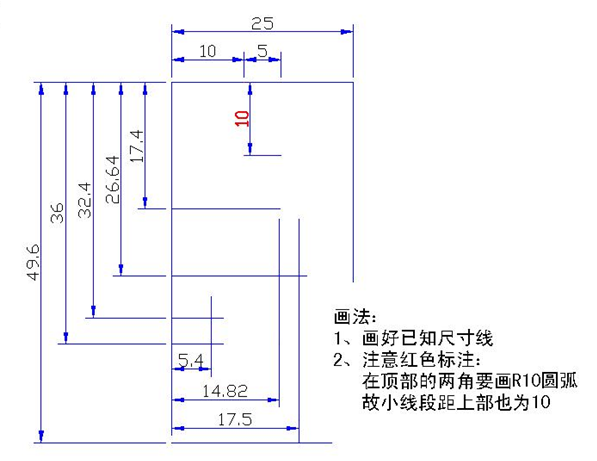

1、畫好已知尺寸線
2、注意紅色標注：
在頂部的兩角要畫R10圓弧
故小線段距上部也為10

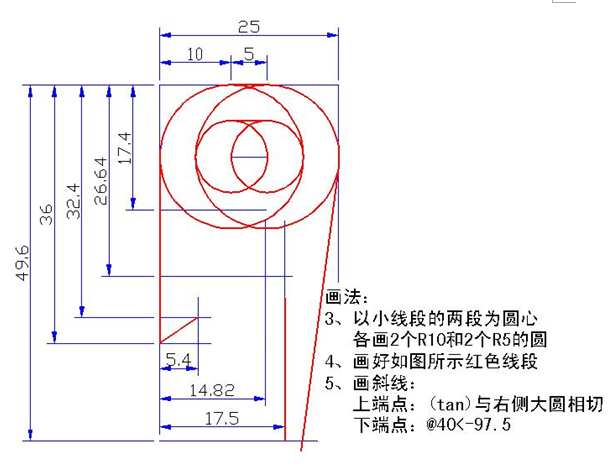

3、以小線段的兩端為圓心，各畫2個R10和2個R5的圓
4、畫好如圖所示紅色線段
5、畫斜線：
上端點：（tan）與右側大圓相切
下端點：@40<-97.5

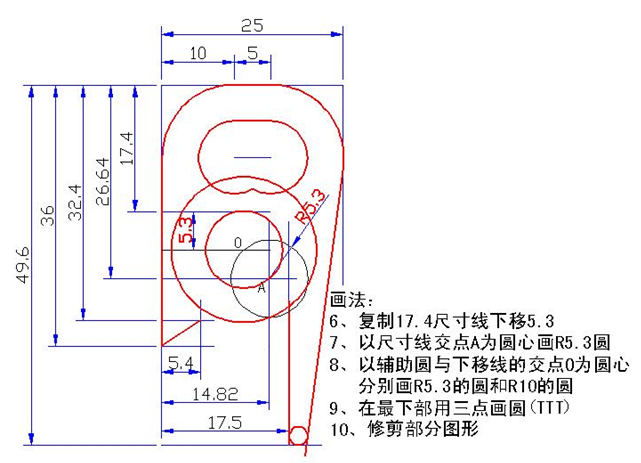

6、復制17.4尺寸線下移5.3
7、以尺寸線交點A為圓心畫R5.3圓
8、以輔助圓與下移線的交點O為圓心，分別畫R5.3的圓和R10的圓
9、在最下部用三點畫圓（TTT）
10、修剪部分圖形

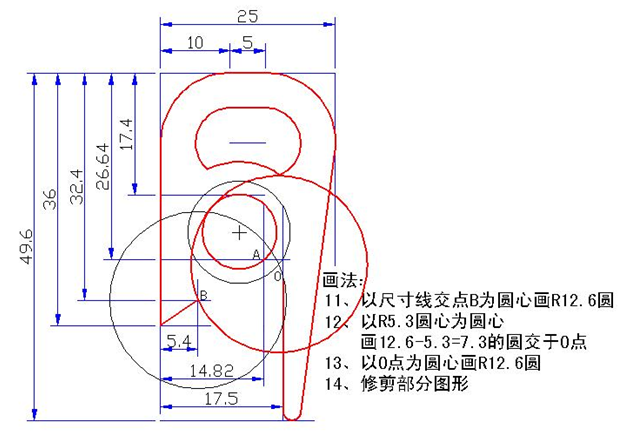

11、以尺寸線交點B為圓心畫R12.6圓
12、以R5.3圓心為圓心，畫12.6-5.3=7.3的圓交于O點
13、以O(shè)點為圓心畫R12.6圓
14、修剪部分圖形

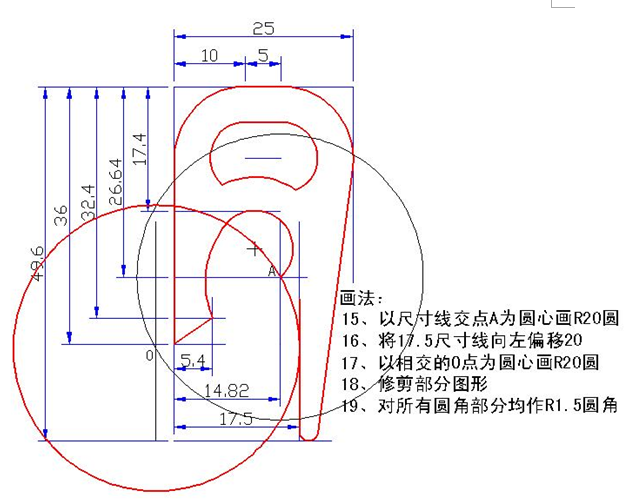

15、以尺寸線交點A為圓心畫R20圓
16、將17.5尺寸線向左偏移20
17、以相交的O點為圓心畫R20圓
18、修剪部分圖形
19、對所有圓角部分均作R1.5圓角
