CAD客餐廳吊頂畫法：

1.復制平面布局圖。

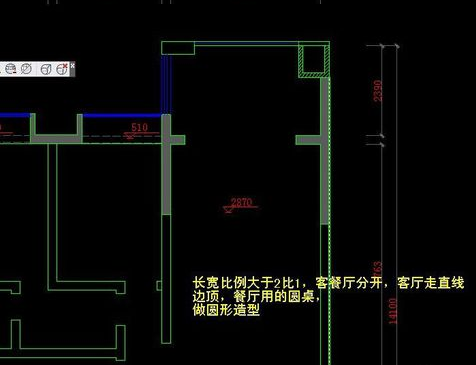

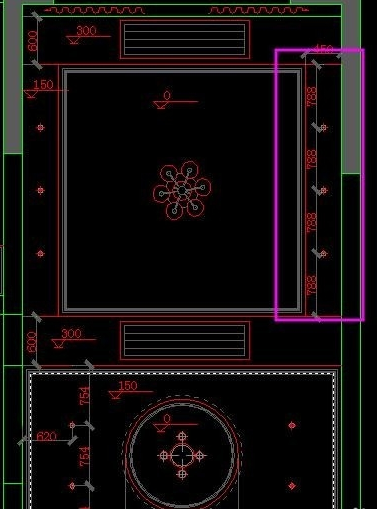

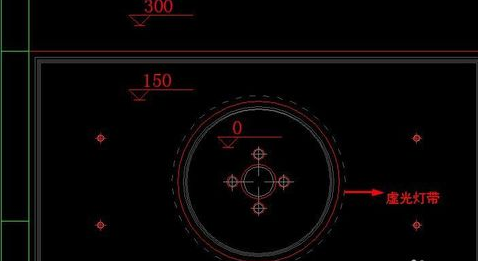

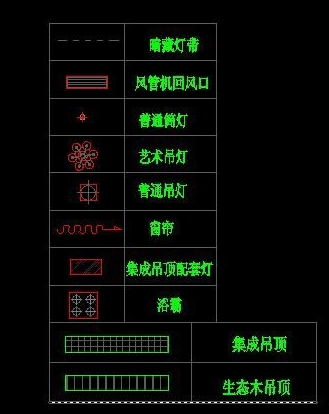

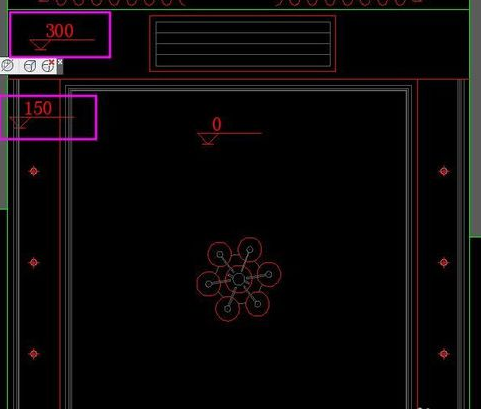

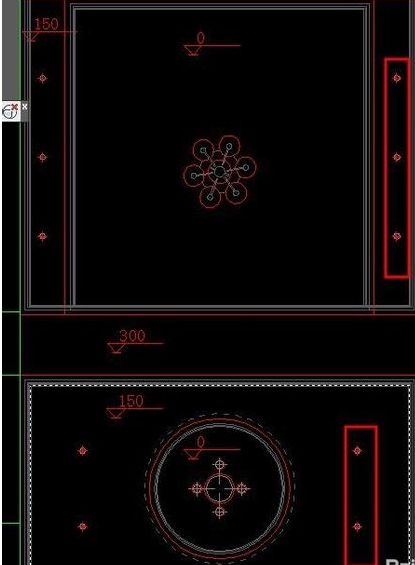

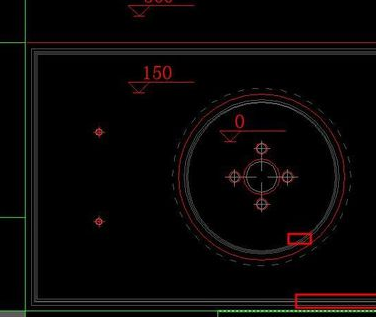

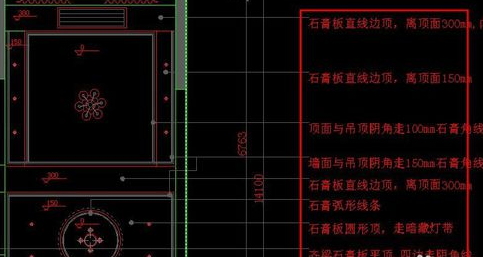

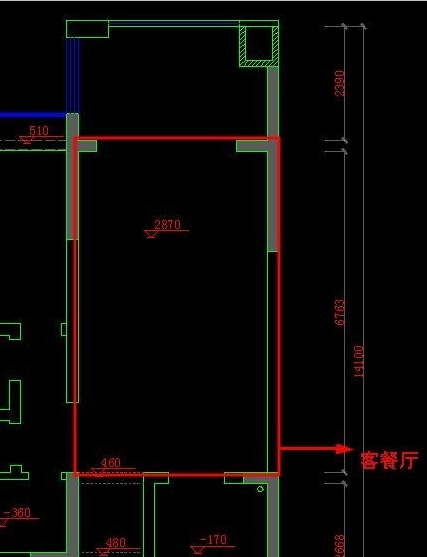

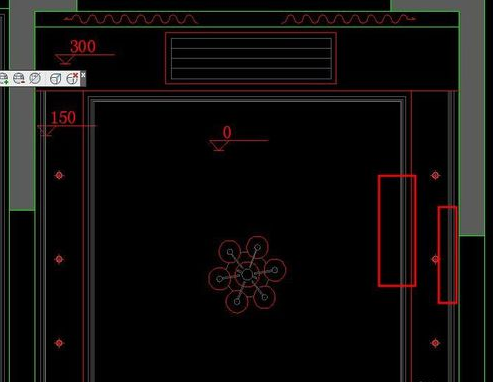

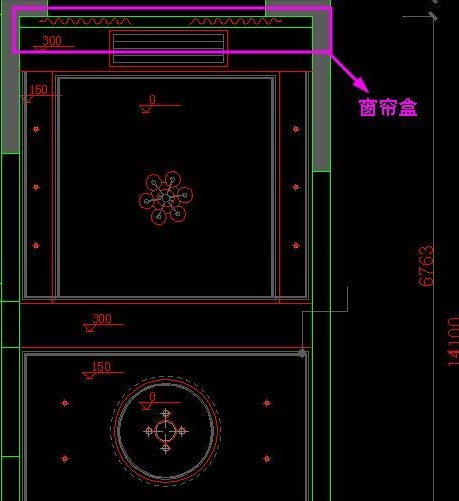

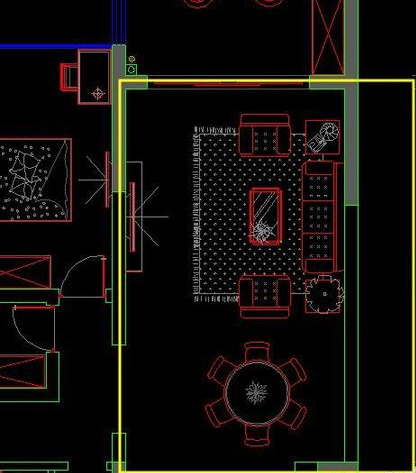

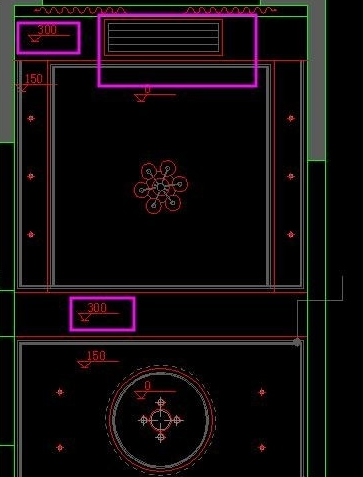

2.把平面里面家居等設備刪除掉。3.復制圖例到右下角位置。 4.分析平面布置圖，得出吊頂?shù)臉邮?，長寬比例大于2比1，需要客餐廳分開，業(yè)主要排放圓桌，餐廳吊頂就吊圓形相呼應。5.客廳畫直線邊頂，因為要安裝中央空調(diào)，所以放中央空調(diào)出風口的位置高300mm以上，寬600 mm以上。 6.預留好窗簾盒的位置。 7.確定中央空調(diào)出風口的位置。8.繪制陰角線。 9.布置筒燈。10.繪制餐廳虛光燈帶。11.標注好文字說明。12.標注平面尺寸。
