在鈑金設計過程中，因?yàn)槊恳惶幷蹚澏紩?huì)有折彎半徑，因此兩個凸緣交界的位置會產生縫隙，其大小與折彎半徑成正比。從零件功能和外觀角度的來看，這些縫隙是整個鈑金零件的瑕疵，需要妥善處理。下面，筆者就以Proe和中望3D為例，向大家介紹如何使用鈑金中的閉合角功能來處理凸緣交界處的縫隙問題。

    在Proe鈑金模塊窗口中，單擊“插入”→“鈑金件壁”→“延伸”，進入鈑金延伸壁的設置界面，該功能主要通過延伸凸緣的長度來達到修補凸緣縫隙的目的，延伸的長度可以直接設置參數（如圖1所示），也可以選擇延伸到相應的面（如圖2所示）。但是每一次設置只能延伸一處凸緣，因此，在Proe中，若想通過分別延伸兩個相交凸緣修復縫隙，得進行兩次延伸操作。

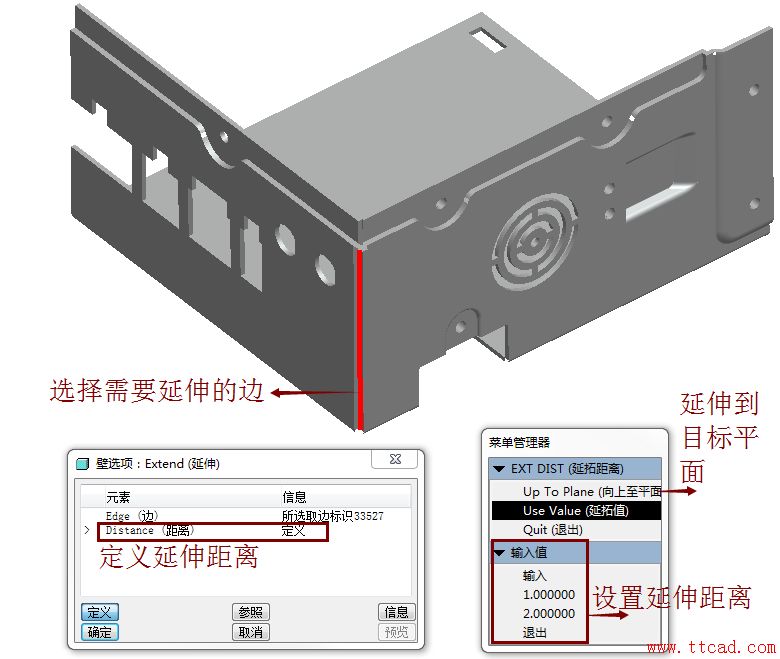

圖1  Proe鈑金延伸距離

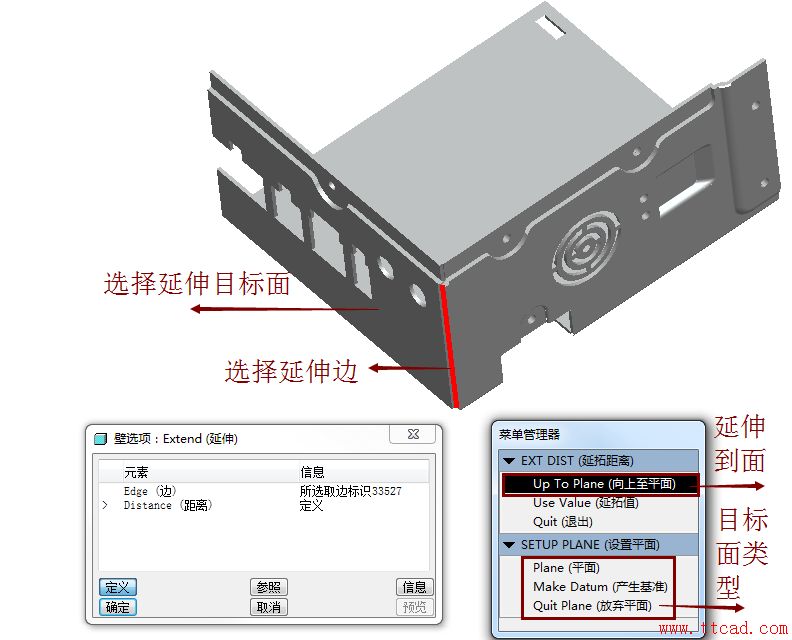

圖2  Proe鈑金延伸到面

    接下來我們一起來看看中望3D的鈑金閉合角功能是如何處理縫隙問題的。

    首先單擊工具欄“鈑金模塊”的“閉合角”命令，系統將彈出“閉合角”對話框，閉合角生成的位置有內部、外部、常規三種選擇，詳細操作方法及設置大家可以參照?qǐng)D3。

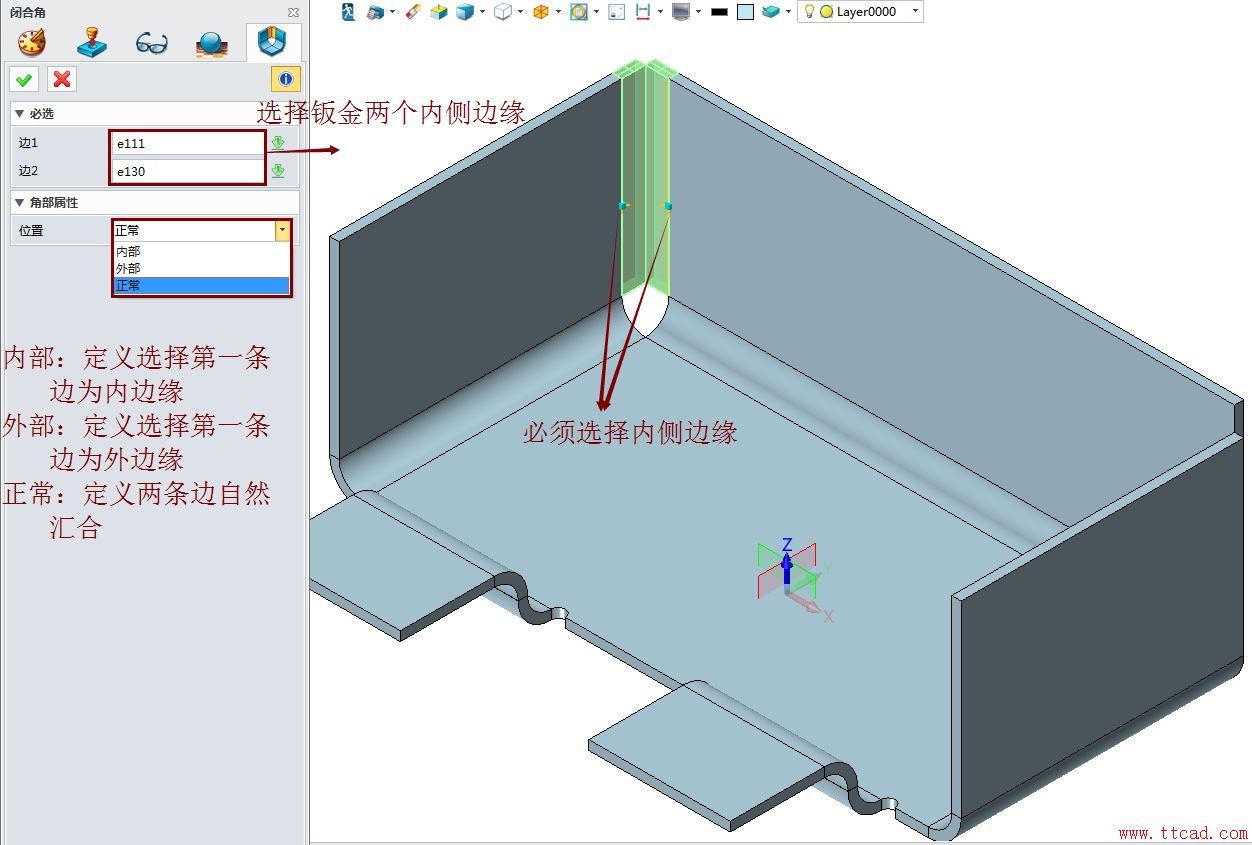

圖3  中望3D閉合角設置界面

    在中望3D中進行閉合角操作時，有兩點是需要注意的：

第一，創建閉合角時，必須選擇鈑金的內側邊緣，若選擇外側邊緣或者其他，則無法生成閉合角特征。

第二，必須同時選擇兩個相交凸緣的邊緣，這樣可以一次就完成修復。

    中望3D鈑金模塊中的閉合角功能，操作簡便快捷，通過一次的界面設置即可完成閉合角特征，而且還可以根據零件尺寸的要求自由選擇閉合角類型，圖4是中望3D中的相關閉合角類型。

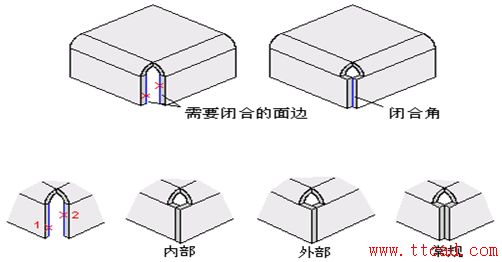

圖4  中望3D閉合角類型
