圖1即是設計完成后的效果圖。設計過程主要用到中望3D的建模功能,掌握建模操作也是進行產品設計的基礎。中望3D易學易用,相信看完本篇實例教程,你也能輕松上手。
圖1 萬向輪效果圖
下面,小編就分步向大家介紹哪些操作方法可以實現萬向輪建模設計。

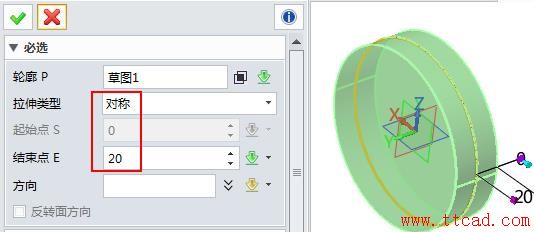

第一步,在XZ平面下繪制中心在原點,半徑75mm的圓,然后運用“拉伸”命令建立車輪輪廓,如圖2所示。
圖2 車輪輪廓

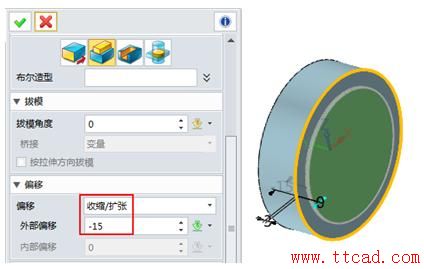

第二步,運用“拉伸”命令做出車輪兩側凸出部分(半徑60,高度3),并且圓臺邊緣倒角R3和車輪邊緣倒圓角R5,見下圖3、圖4。
圖3 凸臺尺寸
圖4 添加圓角倒角
第三步,運用“孔”命令在車輪中心打孔,直徑大小為20,如圖5所示。
圖5 車輪中心打孔

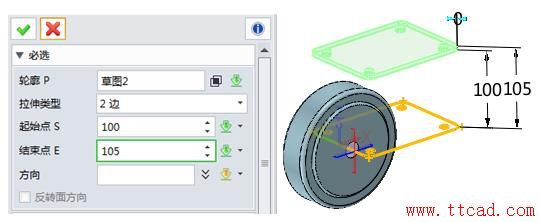

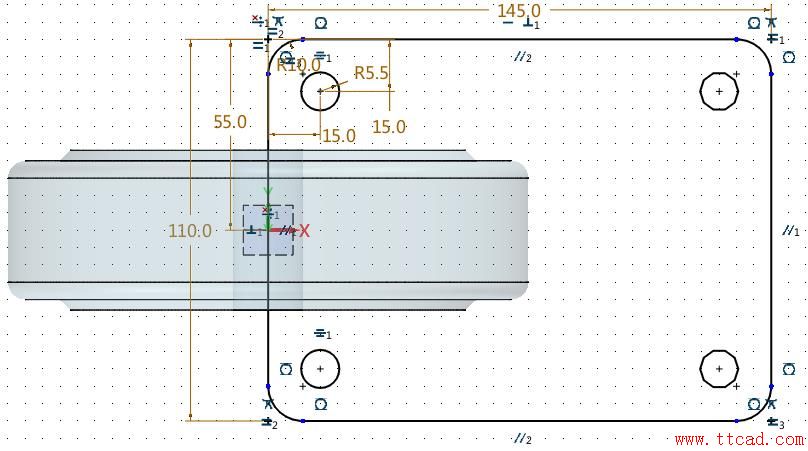

第四步,在XY平面繪制如下圖6草圖,然后運用“ 拉伸”草圖距離由100到105構建連接板,如圖7所示。
圖6 草圖
圖7 連接板

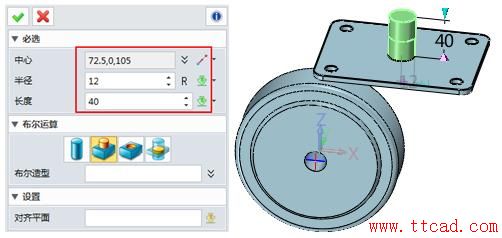

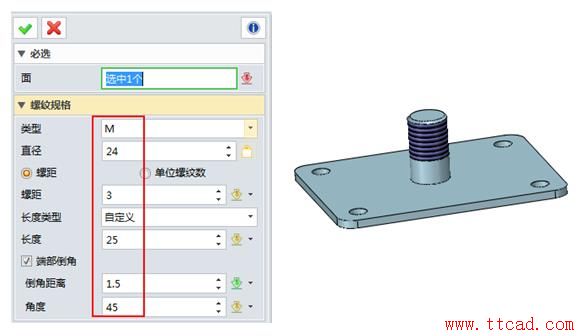

第五步,運用“圓柱體”命令在連接板中心構建連接螺柱(圖8),然后運用“標記外部螺紋”添加螺紋,如圖9所示。
圖8 連接柱
圖9 連接螺紋

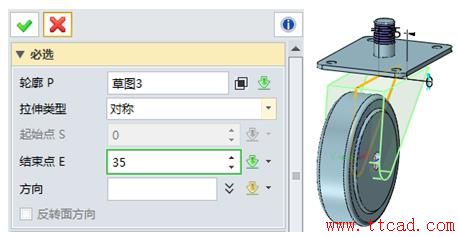

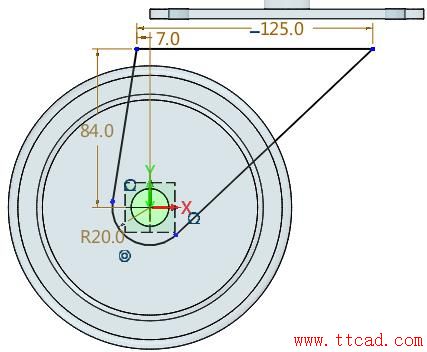

第六步,在XZ平面繪制如圖10草圖,然后使用“拉伸”命令構建護板,如圖11所示。
圖10 護板草圖
圖11 護板構建

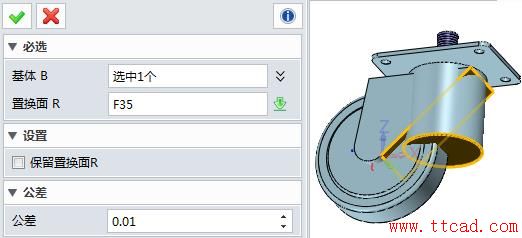

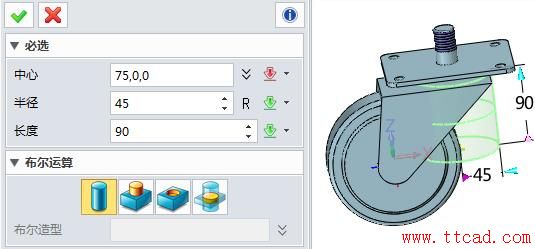

第七步,運用“圓柱體”命令建立護板連接部分(圖12),然后運用“替換”命令剪掉多余部分,如圖13所示。
圖12 圓柱體
