圖13 “替換”掉多余部分
第八步，對護板部分進行“抽殼”處理，厚度為4，如圖14所示。
圖14 抽殼護板

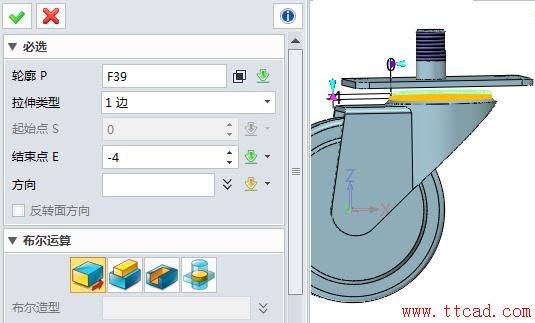

第九步，對圓柱體頂部倒角R5，接著“拉伸”邊建立圓臺特征，高度為4，見圖15
圖15 建立圓臺特征

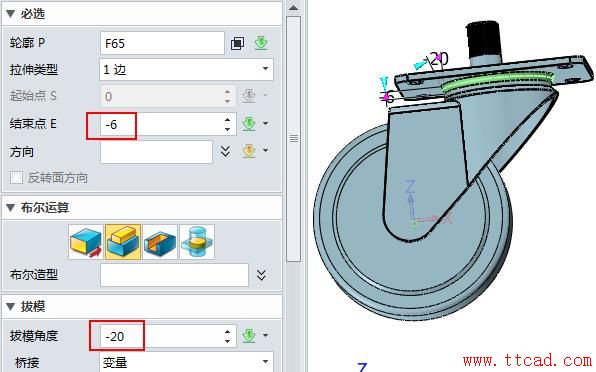

第十步，繼續“拉伸”命令建立圓臺特征，高度為6，注意添加拔模角度-20，如圖16所示，并且在護板打孔，見下圖17。
圖16 拔模圓臺

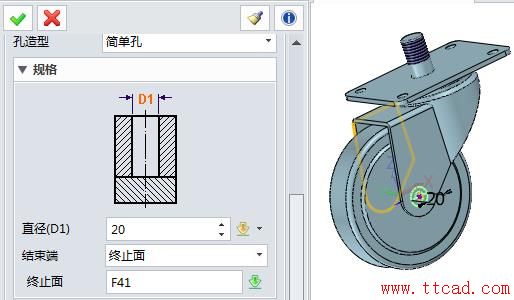

圖17 打孔
第十一步，通過PARTsolutions零件庫調用M20的六角頭螺栓及螺母將車輪與其余部分連接起來就組成完整的萬向輪，如圖18-圖20所示。

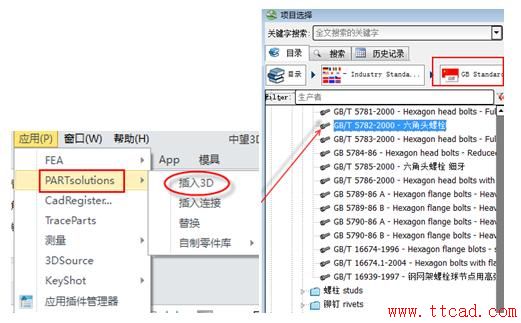

圖18 調用國標六角頭螺栓

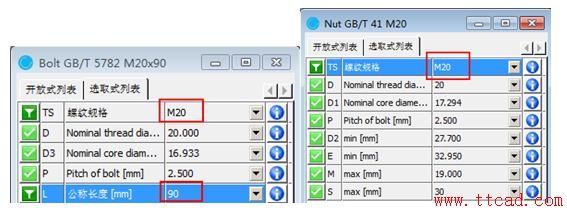

圖19 螺栓和螺母尺寸規格

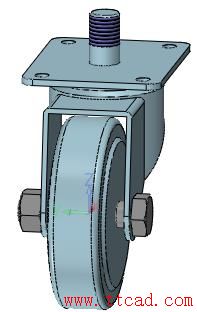

圖20 螺栓和螺母
至此，就完成了萬向輪的建模設計了，后續大家可以根據需要或者自己的喜好對該產品進行渲染處理。整個設計過程中，我們只通過三維CAD軟件――中望3D的草圖繪制、拉伸、抽殼、圓柱體、螺紋外部標記、替換、組合等常用命令就可完成整個產品的建模。除此以外，通過中望3D內置PARTsolutions零件庫的模塊，工程師在設計中可直接調用其中任何一個標準件，快速便捷。中望3D易學易用，帶給我們帶來更多高效的設計體驗！
