今天的教程主要是增進大家對實體設計的直紋面、以及曲面補洞知識的了解，同時也介紹了2013實體設計新增功能的縫合曲面以及實體化的功能。相信大家學完會對三維球的技巧運用有一定的提升。接下來就用簡單的操作來讓大家掌握實體設計三維CAD的思路和做法。
第一步：

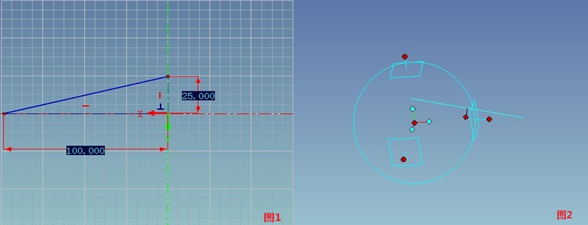

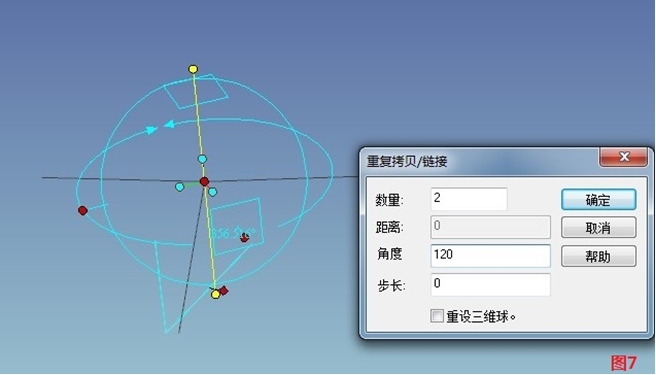

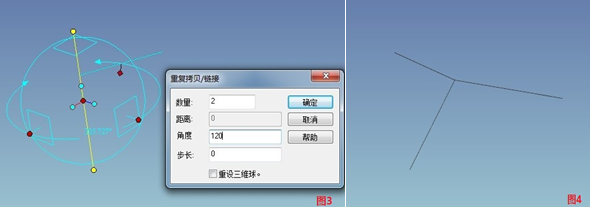

在實體設計任意草繪平面繪制一條與X軸有一定夾角的直線，如圖1.完成并退出草圖，通過按F10或者點擊快捷鍵上的三維球圖標彈出三維球。進行旋轉拷貝的操作，拷貝數量為2，旋轉角度為120°。如圖2，圖3?？梢孕纬扇鐖D4所示的頂點相連的不同截面的三條直線。
第二步：

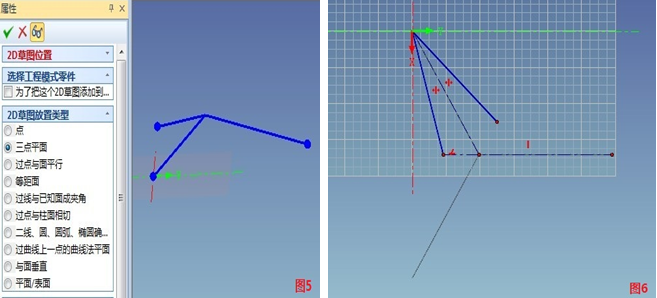

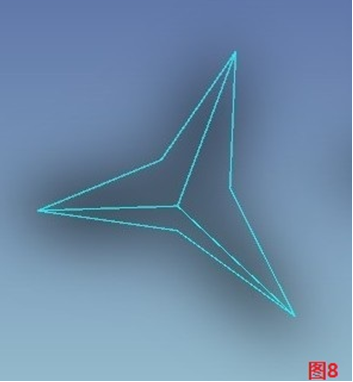

在菜單欄“草圖”中選擇“二維草圖”在“二維草圖”屬性欄下勾選“三點共面”并依次選取三條直線發散端的端點來確定草繪平面。并進行繪制如圖5。在確定的草繪平面上繪制與之前繪制的直線形成一定的角度。一定是確定好輔助線。繪制如圖6的草圖。完成并退出。再重復第一步里面的操作通過按F10或者點擊快捷鍵上的三維球圖標彈出三維球。進行旋轉拷貝的操作，拷貝數量為2，旋轉角度為120°。如圖7所示。形成如圖8所示。
第三步：

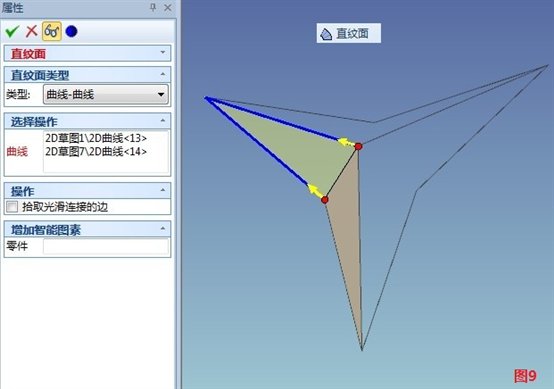

在菜單欄的“曲面”中選取“直紋面”的命令。然后依次選取相鄰的兩根直線做此操作。分別顯示如圖9所示。
第四步：

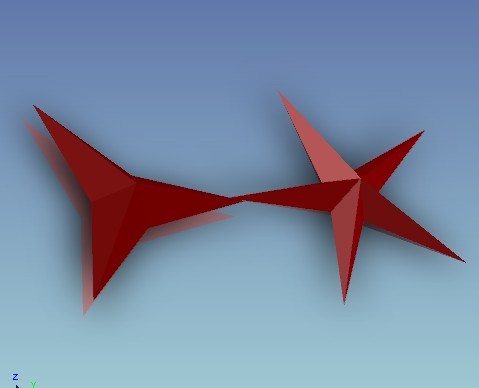

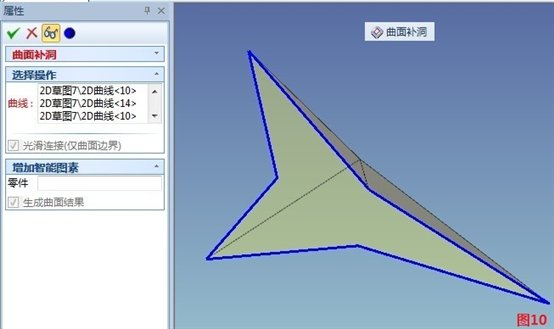

在菜單欄的“曲面”中選取“曲面補洞”的命令。彈出如圖10所示“曲面補洞”的屬性欄下，依次選取下表面的六根直線。完成并退出。最后形成如圖所示渲染后的三角星。
第五步：
在菜單欄的“曲面”中選取“縫合”功能鍵。然后依次選取所有生成的曲面。再選取“實體化”就可以把曲面變成實體。
這樣一個三角星就做好了，感興趣的“童鞋們”“筒子”們，也可以隨手來做一個閃閃發光的五角星哦~
