首先，我們來看看支撐桿建模的具體操作步驟。
第一步：支撐桿草圖繪制
以“XZ”工作平面為基準，創建草圖。使用“草圖模塊”下的“參考”命令，拾取下圖1中黃色曲面提取參考線。
圖1 提取參考線
提取后，刪除一側的參考線，保留一邊即可，如圖2所示。
圖2 保留參考線的一邊

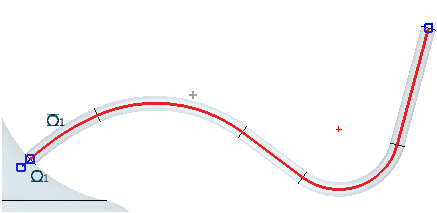

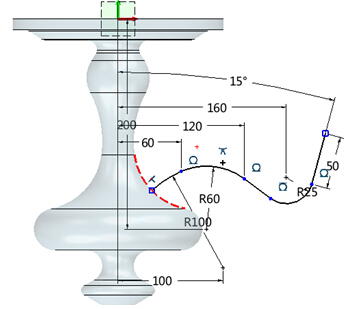

然后繪制圖3中的草圖。
圖3 草圖

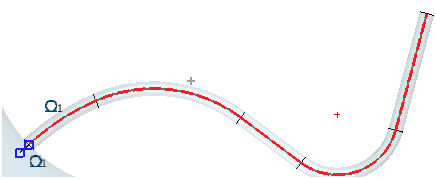

在銜接燈座位置延長“0.5mm”直線段，如圖4所示。
圖4 延長直線段
使用“造型模塊”下的“桿狀掃掠”命令，要注意設置的選項，參考圖5，外部直徑為“6mm”，內部直徑為“0”。
圖5 桿狀掃掠設置

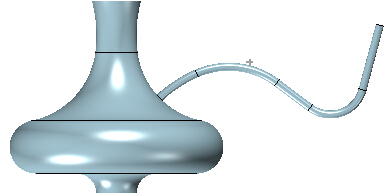

完成了上述操作，則會得到圖6中的效果。
圖6 效果圖
第二步：支撐桿草圖實體化
以“XZ”工作平面為基準，創建草圖。使用“草圖模塊”下的“參考”命令，把圖3中的曲線進行提取，如圖7所示。
圖7 曲線提取
拾取所有顯示為紅色虛線的參考線，通過右鍵菜單下的命令轉換為圖8中的實體型曲線。
圖8 轉換為實體型曲線

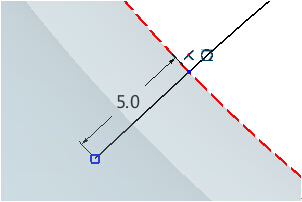

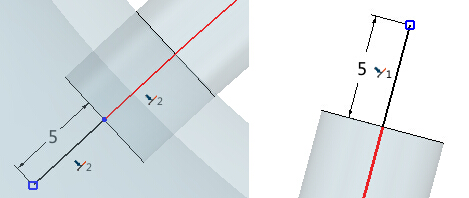

在兩端部繪制一段直線作為延長線，長度是“5mm”，如圖9所示。
圖9 繪制延長線
第三步：創建工作平面
使用“造型模塊”下的“基準面”命令，在圖10位置創建一個輔助工作平面。
圖10 創建工作平面
第四步：隱藏草圖
在模型樹里對支撐桿草圖進行隱藏操作（圖11）。
圖11 隱藏操作
第五步：繪制內徑草圖
在上一步命令的基礎上繪制直徑為“4mm”的圓，如圖12所示。
圖12 繪制圓
第六步：掃掠
使用“造型模塊”下的“掃掠”命令，選擇草圖圓作為輪廓，上一步投影延長端部的草圖作為路徑，如圖13所示。
