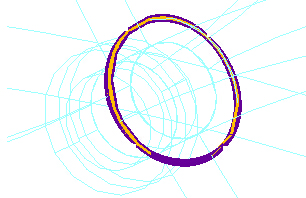

圖13 掃掠效果
布爾運算為“減運算”，拾取燈座和實體支撐桿為布爾減運算的對象（圖14）。
圖14 布爾減運算操作
完成后，隱藏使用過的兩個草圖和一個工作平面。
第七步：剖面檢查

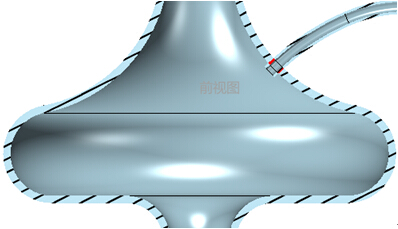

使用“檢查模塊”下的“剖面視圖”命令，當前視圖尺寸為“0”的時候查看支撐桿孔是否穿透燈座（圖15）。
圖15 前視圖
第八步：陣列掃掠特征

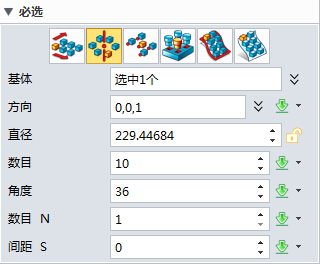

使用“造型模塊”下的“陣列”命令，對桿狀掃掠進行“圓形陣列”（圖16），數量為10個，如有問題可以先將燈座特征進行隱藏。
圖16 陣列設置

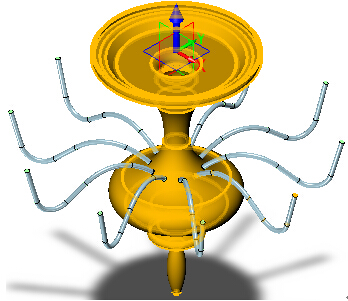

方向?yàn)椤癦”軸，如圖17所示。
圖17 以Z軸為方向

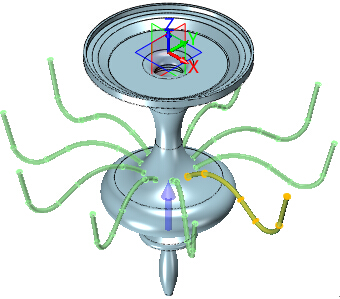

再繼續使用“陣列”命令，對掃掠進行“圓形陣列”操作，數量為10個，在布爾運算里選擇燈座，如圖18所示。
圖18 圓形陣列操作效果
第九步：剖面檢查

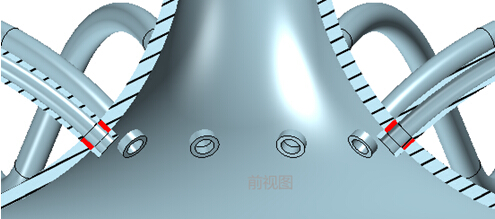

使用“檢查模塊”下的“剖面視圖”命令，當“前視圖”尺寸為“0”的時候查看支撐桿孔是否穿透燈座，當中有穿透，但是壁厚位置有干涉（圖19）。
圖19 前視圖
第十步：布爾運算

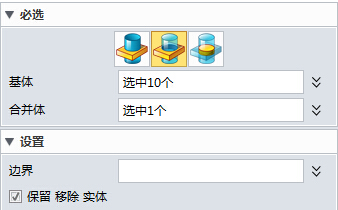

點擊實體“造型模塊”下的“組合”命令進行布爾運算（圖20），燈座為基體，支撐桿為合并體。
圖20 布爾運算

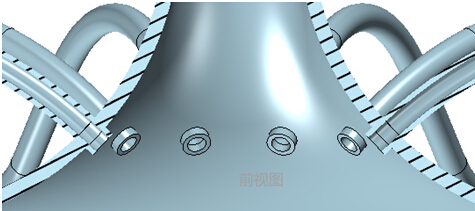

第十一步：剖面檢查 使用“檢查模塊”下的“剖面視圖”命令，當“前視圖”尺寸為“0”的時候查看支撐桿孔是否穿透燈座，當中和壁厚位置都已經穿透，如圖21所示。
圖21 前視圖
經過上述步驟的操作，我們即可完成吊燈支撐桿的設計操作。下面，我們再來進行焊縫創建：
使用“焊件模塊”下的“焊縫”命令，拾取支撐桿和燈座結合的外表面邊緣，如圖22所示。
圖22 拾取操作

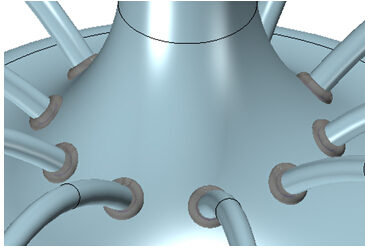

設置焊接半徑為“1mm”，然后以同樣的方式創建10個焊縫，效果如圖23所示。
圖23 焊縫創建效果
到此，我們就完成了花瓣吊燈燈座、支撐桿、焊縫的設計了，剩余的部分，我們將在下篇三維CAD實例教程文章中向大家介紹。
