天天精選CAD繪圖實例及解答（117)
求：
1.C3圓弧之弧長為何?(A)40.6140 (B)40.4160 (C)40.1460
2.C2圓弧之圓心至F點的距離為何?
(A)81.1162 (B)81.1261 (C)81.1621
3.C1圓弧之圓心與G、H連接形成的角度為何?
(A)111.045° (B)111.405° (C)111.450°
4.此圖形之外形輪廓線之周長為何?
5.扣除所有內孔后之凈面積為何?
附圖：
參考畫法：
1.C3圓弧之弧長=40.1460，就是(C)

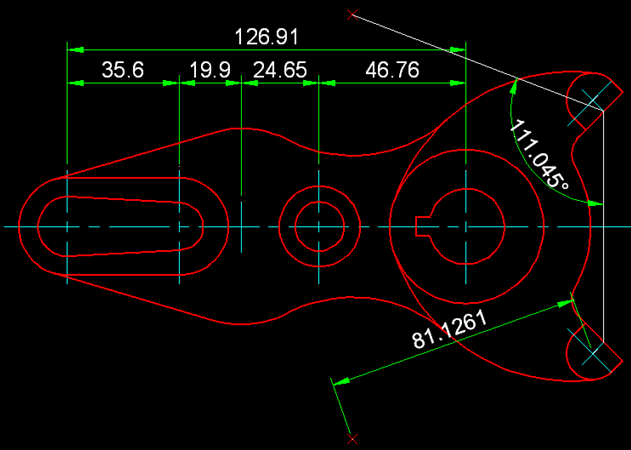

2.C2圓弧之圓心至F點的距離 = 81.1261，就是(B)
3.C1圓弧之圓心與G、H連接形成的角度 = 111.045，就是(A)

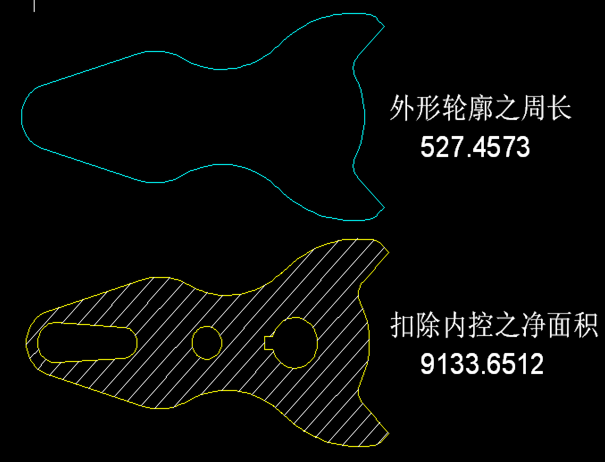

4.此圖形之外形輪廓線之周長 = 527.4573
5.扣除所有內孔后之凈面積 = 9133.6512
附圖：
解題要點、制圖步驟：本題就好像是個繪圖題，比較簡單，但步驟較多。

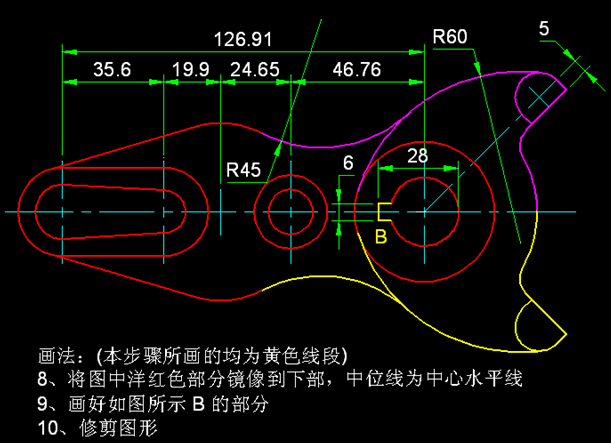

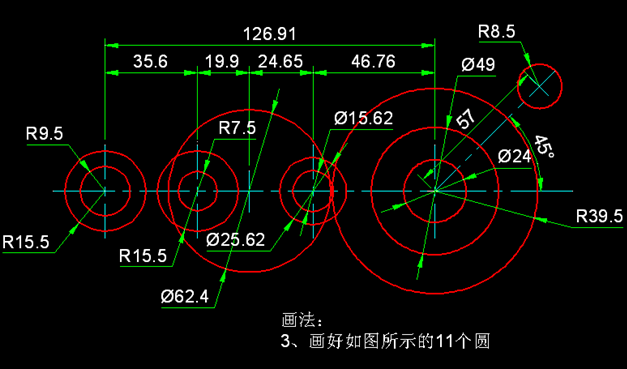

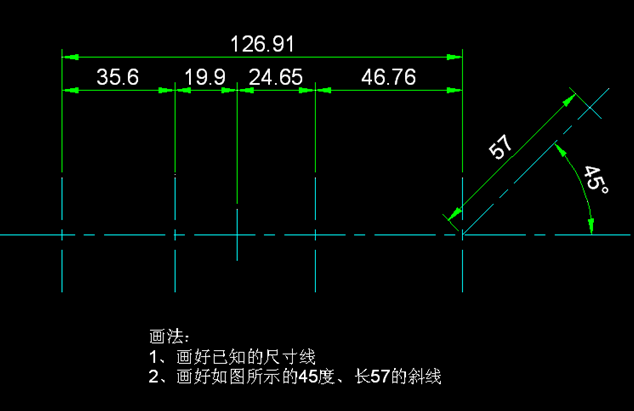

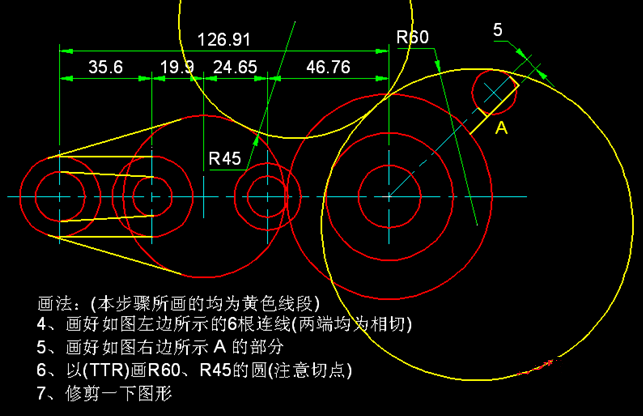

畫法：
