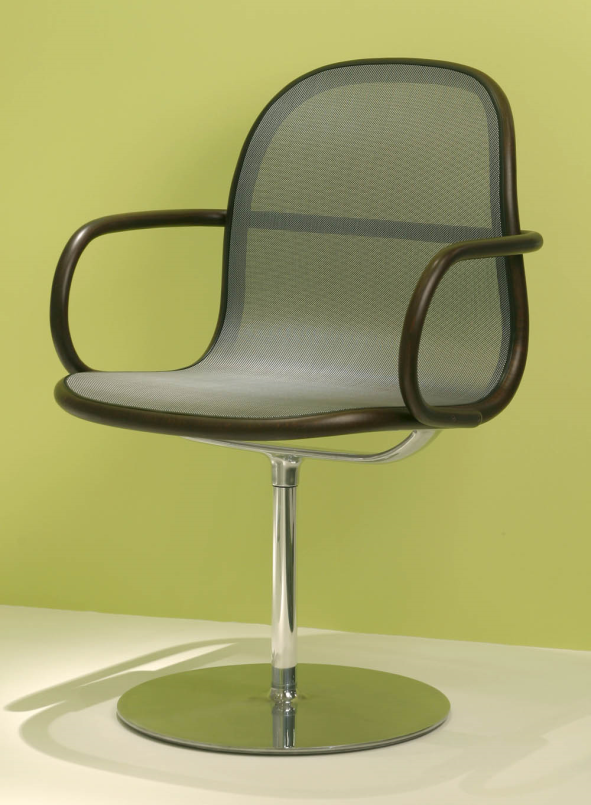

圖1 辦公椅
下面，我們來看看詳細的操作步驟：
第一步：支撐桿設計
1、裝配
打開“扶手椅”零件，使用“裝配”頁面下的“插入”命令，插入“圓形椅腳”零件，位置設置為“0”坐標，并且選擇“固定組件”，完成后以同樣的操作插入“支撐桿”零件。

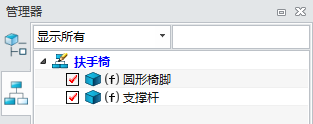

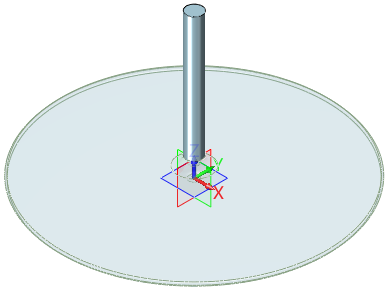

我們可以查看扶手椅，里面已經被裝配了圓形椅腳和支撐桿兩個零件，如圖2所示，接下來我們開始對支撐桿進行自上而下的設計，雙擊進行編輯。
圖2 裝配情況
2、回轉體

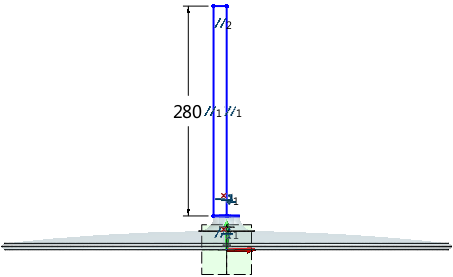

進入支撐桿零件的編輯狀態后，在XZ工作平面上繪制如圖3所示的草圖。
圖3 繪制草圖
對上一步的草圖進行旋轉，得到圖4效果。
圖4 旋轉效果
按圖5尺寸，創建圓柱體，并選擇“布爾加運算”，位置再回轉體的下方，得到圖6效果。
圖5 尺寸
圖6 布爾加運算效果
3、細節設計

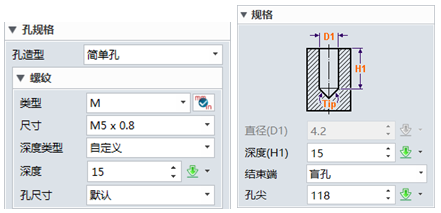

打M5的螺紋孔，結束端為盲孔，參照?qǐng)D7，然后添加起始倒角，使用默認值，效果如圖8所示。
圖7 打孔

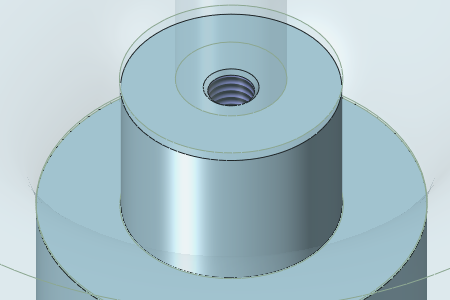

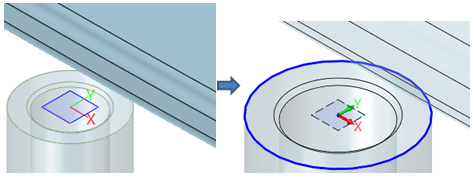

圖8 添加倒角
在底面進行2mm倒角，然后在上表面打臺階孔，設置參照?qǐng)D9，效果如圖10所示。完成后選擇退出零件即可。

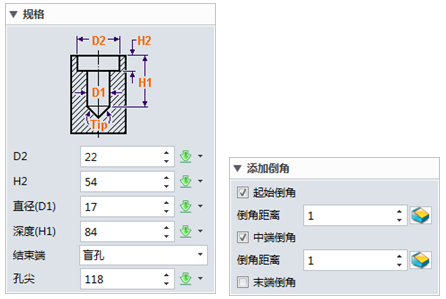

圖9 打臺階孔

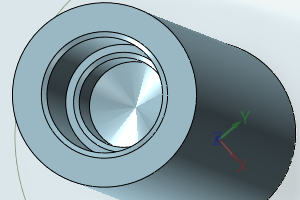

圖10 臺階孔效果
第二步：支撐架設計
1、裝配
使用裝配頁面下的插入命令，插入支撐架零件，位置是0坐標，并且固定組件（圖11），然后查看扶手椅裝配樹，雙擊進行編輯。
圖11 放置設置
2、拖手

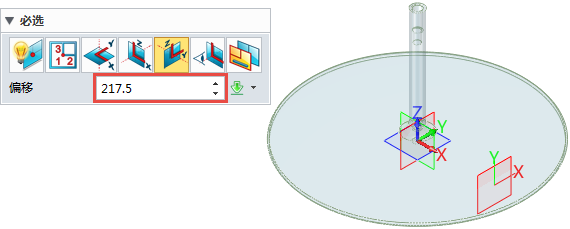

創建一個新的工作平面，位置為YZ工作平面偏移217.5mm，如圖12所示。
