圖26 創建平面并繪制草圖

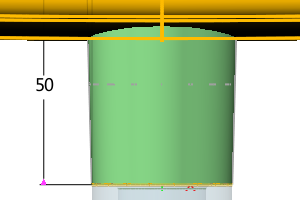

退出草圖后隱藏工作平面，拉伸草圖，拔模角度為1.5°，如圖27所示。
圖27 拉伸拔模

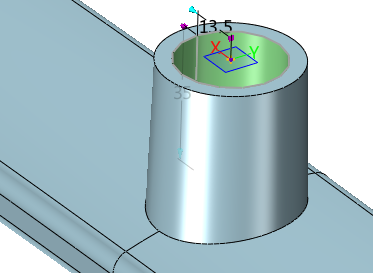

創建圓柱體，半徑為R13.5mm，長度35mm，如圖28所示。
圖28 圓柱體

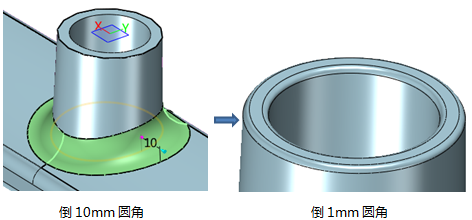

對圓柱體和支架的相交處進行10mm的倒圓角，然后在圓柱體底部邊緣進行倒1mm圓角，如圖29所示。完成后退出零件即可。
圖29 倒圓角

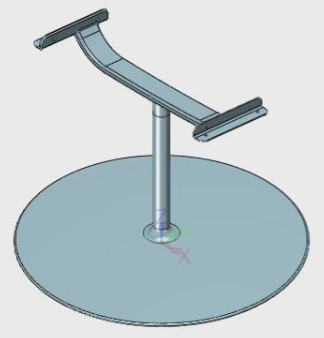

如圖30所示，到此，我們已完成了辦公椅支撐部件的設計操作了。
圖30 支撐部件
