圖12 創建工作平面

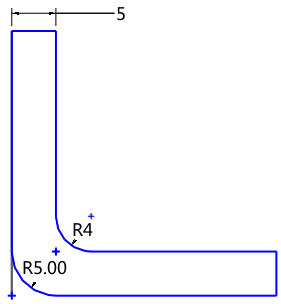

在上步工作平面上繪制下面圖13所示的草圖。
圖13 繪制草圖
創建如圖14的工作平面，與草圖垂直，并繪制如圖15的草圖。
圖14 創建工作平面
圖15 繪制草圖
對圖15的草圖進行對稱拉伸，尺寸為110mm，如圖16所示，只要超出第一個草圖的垂直線范圍即可。
圖16 拉伸草圖

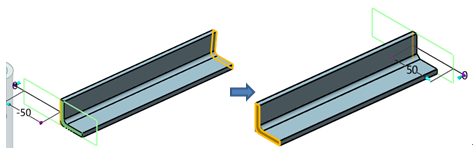

拉伸曲線，創建曲面用來分割實體，兩頭拉伸分割完成后隱藏草圖，如圖17所示。
圖17 拉伸并分割實體

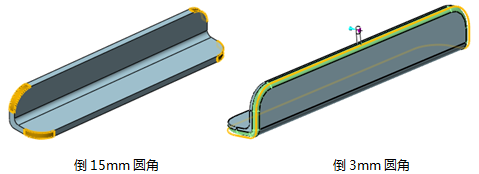

如圖18所示，分別倒15mm和3mm的圓角。
圖18 倒圓角
在拖手底部和側面分別繪制兩個點，如圖19所示。
圖19 繪制點

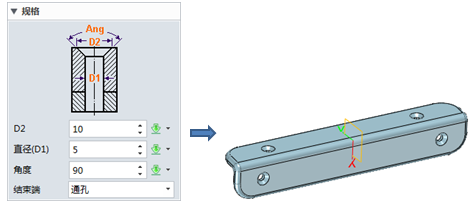

啟動孔命令，類型為常規孔，孔造型為沉孔，如圖20所示，分別進行兩次打孔操作，在4個點上進行打孔。
圖20 打孔
3、支架

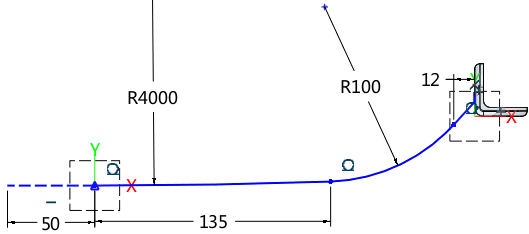

以創建拖手草圖的輔助工作平面為幾何體，創建一個新的工作平面，原點位置在0, 0, 380。以此輔助工作平面為基準創建圖21所示的草圖。
圖21 草圖繪制

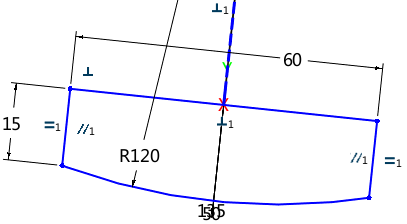

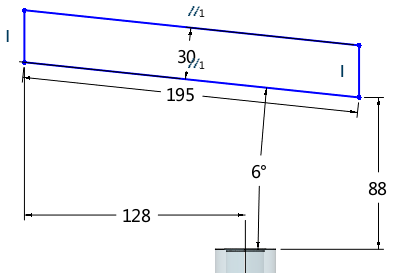

在YZ工作平面上繪制草圖，平行四邊形上面直線的中點落在上步的草圖端點上，和上步草圖的投影線垂直，如圖22所示。
圖22 草圖繪制

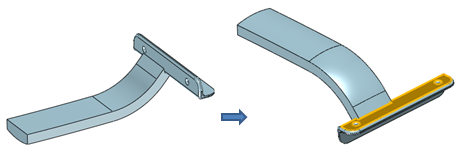

對上兩步草圖進行掃掠，隱藏輔助工作平面，然后使用替換面，讓掃掠體的開口對齊到拖手底部面，如圖23所示。
圖23 掃掠

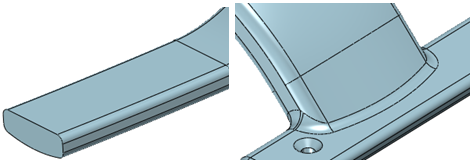

對圖24中的2個位置分別倒5mm圓角。
圖24 倒圓角

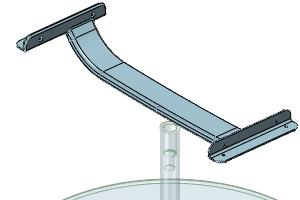

最后，鏡像半邊支撐架，得到圖25的效果。
圖25 鏡像效果
4、支柱
偏移XY工作平面325mm創建工作平面，并在工作平面上繪制草圖，提取支撐桿外部輪廓，如圖26所示。
