3.1 繪制線
3.1.1 繪制直線
根據指定的端點繪制一系列直線段。 命令：LINE
單擊“繪圖”工具欄上的
(直線)按鈕，或選擇“繪圖”|“直線”命令，即執行LINE命令，AutoCAD提示：
第一點:(確定直線段的起始點)
指定下一點或 [放棄(U)]:(確定直線段的另一端點位置，或執行“放棄(U)”選項重新確定起始點)
指定下一點或 [放棄(U)]:(可直接按Enter鍵或Space鍵結束命令，或確定直線段的另一端點位置，或執行“放棄(U)”選項取消前一次操作)
指定下一點或 [閉合(C)/放棄(U)]:(可直接按Enter鍵或Space鍵結束命令，或確定直線段的另一端點位置，或執行“放棄(U)”選項取消前一次操作，或執行“閉合(C)”選項創建封閉多邊形)
指定下一點或 [閉合(C)/放棄(U)]:?(也可以繼續確定端點位置、執行“放棄(U)”選項、執行“閉合(C)”選項)
執行結果：AutoCAD繪制出連接相鄰點的一系列直線段。
用LINE命令繪制出的一系列直線段中的每一條線段均是獨立的對象。
動態輸入
如果單擊狀態欄上的DYN按鈕，使其壓下，會啟動動態輸入功能。啟動動態輸入并執行LINE命令后，AutoCAD一方面在命令窗口提示“指定第一點:”，同時在光標附近顯示出一個提示框(稱之為“工具欄提示”)，工具欄提示中顯示出對應的AutoCAD提示“指定第一點:”和光標的當前坐標值，如下圖所示。
此時用戶移動光標，工具欄提示也會隨著光標移動，且顯示出的坐標值會動態變化，以反映光標的當前坐標值。
在前面的圖所示狀態下，用戶可以在工具欄提示中輸入點的坐標值，而不必切換到命令行進行輸入(切換到命令行的方式：在命令窗口中，將光標放到“命令：”提示的后面單擊鼠標拾取鍵)。
動態輸入設置

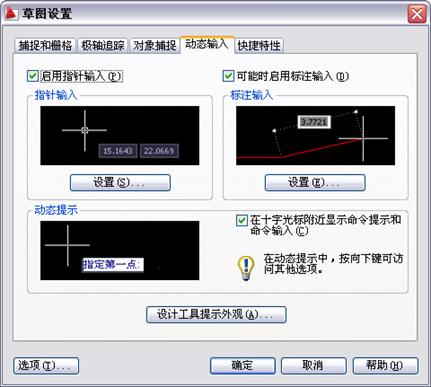

選擇“繪圖”|“草圖設置”命令，AutoCAD彈出“草圖設置”對話框，如下圖所示。用戶可通過該對話框進行對應的設置。
3.1.2 繪制射線
繪制沿單方向無限長的直線。射線一般用作輔助線。
選擇“繪圖”|“射線”命令，即執行RAY命令，AutoCAD提示：
指定起點:(確定射線的起始點位置)
指定通過點:(確定射線通過的任一點。確定后AutoCAD繪制出過起點與該點的射線)
指定通過點:?(也可以繼續指定通過點，繪制過同一起始點的一系列射線
3.1.3 繪制構造線
繪制沿兩個方向無限長的直線。構造線一般用作輔助線。
