隱藏（Hide）和隱含（Supress）這兩個命令主要功能是是為了優化設計界面，尤其在復雜零部件和裝配件的設計環境中，為設計者快速定位、建立基準、查找設計缺陷等提供了很大的便利,但是兩者在使用方法和應用場合有很大的區別，隱含是特征暫時刪除，但不從數據庫中清除，零件再生的時候自動規避隱含的特征，而隱藏只是視覺上看不到了而已，實際零件還存在，其他的特性都正常，特征參數，父子關系等等都還在的，修改后也可以再生。而隱含后的特征，父子關系等參數都隨之消失，與該特征有參照關系的所有特征也會失效，說通俗點，跟刪除一樣，只是隱含是可逆的，因?yàn)榭梢曰謴?fù)。
    什么時候用隱含與隱藏這兩個命令呢？隱含和隱藏生成的效果及操作方法又有什么不同呢？其實這兩個命令的操作方法很簡單，這里不再贅述，下面以Pro/E和中望3D為例詳細介紹一下這兩個命令日常設計過程中的應用。
應用1：零件設計模式

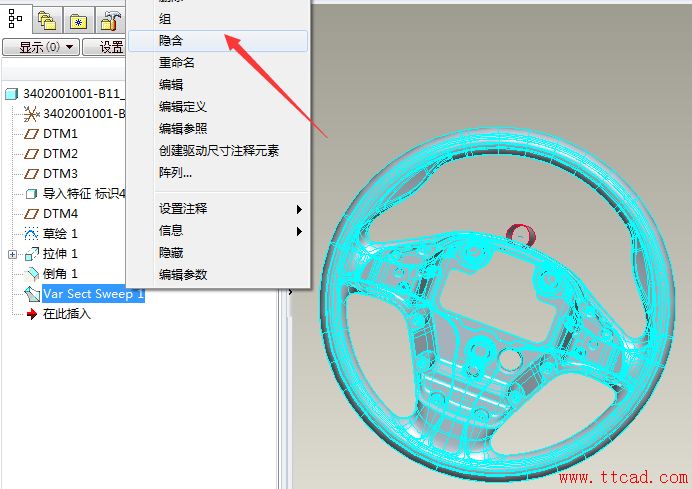

    在Part模式下， Pro/E里建立在實體上的特征是沒辦法單獨隱藏的，即使模型中對應的特征變成灰色但是特征還是依然存在的，但是對于點/線/面則可以單獨隱藏， 如果一定想要把實體進行隱藏則先建立層來隱藏，這樣所有建立在實體上的特征也完全隱藏。要想使實體特征“消失”只能用隱含，如圖1所示，特征一旦被隱含將不會出現在實體特征中，模型樹前面會都一個小黑點最為標記

圖1

圖2

    在中望3D中，這兩個命令的分別叫抑制和隱藏

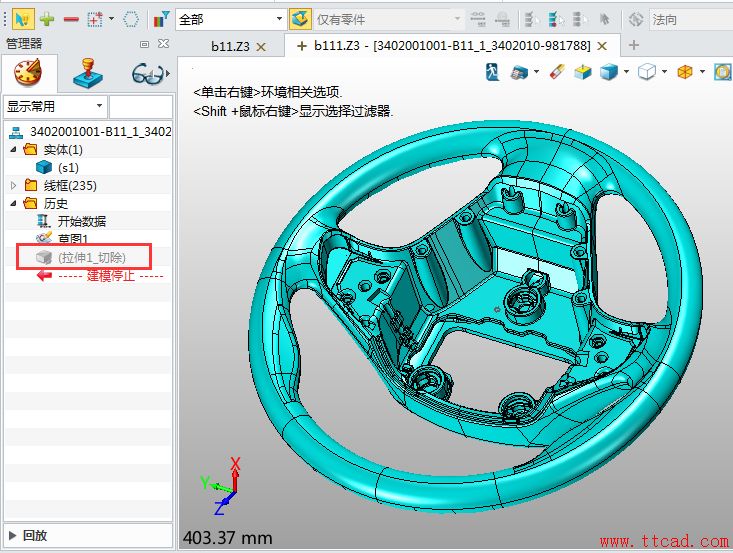

    抑制，也有翻譯是“壓縮”，它和“隱藏”是兩碼事，隱藏只是不可見，抑制是不可見且不可操作(在不恢復的情況下，可以認為它不存在)，抑制有那么點“簡化表示”的意思，但是與“簡化表示”也是大不相同的。如圖2所示對零件特征進行“抑制”操作，方法就是點擊對應的特征右擊選擇“抑制”，反向“釋放抑制”操作方法一樣。一旦完成抑制操作，對應的特征圖標變?yōu)榛疑?/p>

圖 2

    特征抑制后，不管這個被抑制的特征是否可以再生成功，它都被包含在中望3D的零件中了，當再生時，會自動跳過這個被抑制的對象，而不去處理它。我們經常遇到特征再生出錯，我們通常的處理辦法是“抑制”，這樣我們先前所作的選擇與繪圖等信息就被包含到這個抑制特征中了，當我們在處理這個錯誤的時候，我們進行“釋放抑制”的操作，以至于我們先前的選擇和繪圖內容不會全部丟失，它可能只是因?yàn)椴糠謪⒄諄G失或錯誤而發生了改變。
    特征出錯無非幾種常見的情況：
1.參照發生改變，導致繪圖出現不滿足約束的情形；
2.參照丟失，繪圖不可再生。處理的辦法：多數情況下正確重新選擇參照就可以搞定了，很少有需要全部刪除特征的。
    值得說明的是，抑制只會出現在特征已經創建和存在以后使用。(比如，你在畫旋轉體時沒畫中心線，這時會提示出錯，系統是沒有主動抑制這個選項的，一旦你選擇取消處理錯誤，你之前的操作步驟將全部丟失。)
    *切記使用抑制后的特征參數之間的父子關系，否則很容易報錯

應用2：組建裝配模式
    在裝配模式中，里面許多配件調用到另外一個大型裝配上面，且位置也沒有發生變化，這時我就可以用隱含，把不需要裝配的零件全隱含掉，再備份到另外那個裝配里去，然后再恢復剛才我全部隱含的特征，整個裝配沒有改變，這樣可以裝配單個零部件完成整個組件裝配的目的，中望3D中“抑制”模式分為兩種方式，如圖3所示：
    標準抑制：就是我們常用的抑制方式，選擇“標準抑制”后，組件會被直接抑制。
