今天帶給大家的是AutoCAD2018中文版實用功能之柵格限制，這個知識點很小眾化，但是卻很實用。限制這一特征第一次出現主要是為了強調繪圖區的邊界明確繪圖的區域范圍，隨著圖紙空間布局的出現，這一功能對很多用戶來說變得較為雞肋，但是對于在繪圖區限制特征和設置格點屬性的相互作用上，它還有大用。

　　目前，想要在整個繪圖區域打開一個小的柵格會比較難，尤其當我只需要在如下圖所示的矩形區域工作時。

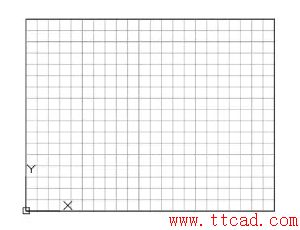

　　然而，當我將限制設定到矩形的對角時，將格點屬性系統變量設置為2，我將得到一個我想要的柵格區域。

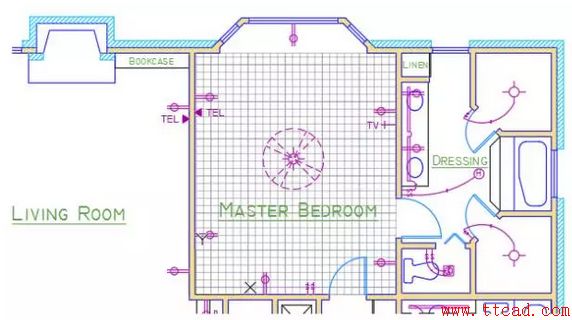

　　如果你將柵格屬性變量設為4，你就能得到一個能按需自由縮放調整的柵格區域。如果想將柵格區域移動到所繪圖形的其他地方去，你可以重新定義限制或移動用戶坐標系(UCS)。舉個例子，你可以想將柵格區域移動到如下圖紙的一部分去，我通常是移動用戶坐標系，能保證柵格的精準對齊，幫助錄入整個小坐標的值，同時你還能轉動柵格。

　　小技巧

　　當你的用戶坐標系(UCS)和世界坐標系(WCS)一致時再設置你需要的柵格，在移動UCS前使坐標點 (0,0,0)成為柵格區域的一角。

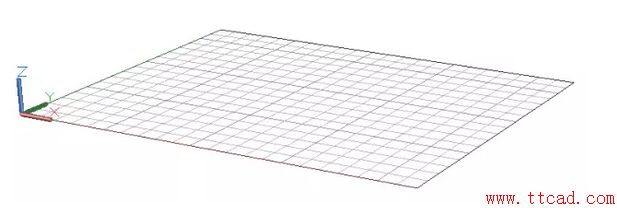

　　那么，限制特征在3D繪圖中也有用嗎?當然!下圖為你展示了3D視角下的柵格。

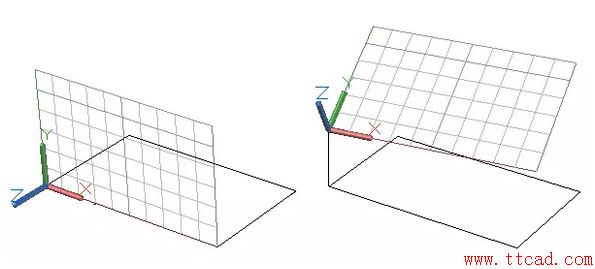

　　當我在進行3D建模時，不用柵格事先限定操作區域時就會暈頭轉向，當柵格屬性設置被限定了，它能提供一個非常易于操作的視覺提醒，讓你知道構造平面的具體位置，它在用戶坐標系中的平面直角坐標系位置信息也會相應有顯示。

　　要知道，一開始限制命令是為了二維操作操作創造的，所以它在三維環境中不能被定義或再定義。在三維環境中設置限制的也有秘訣，先確保用戶坐標系和世界坐標系匹配，這意味著用戶坐標系與世界坐標系恰好重合，這應當是柵格原始的位置。輸入用戶坐標系點擊2次回車就能將用戶坐標系和世界坐標系對齊了。

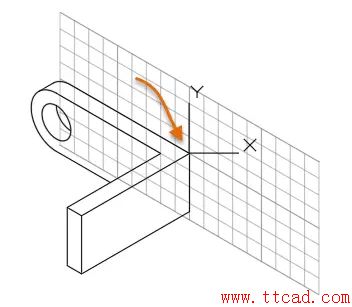

　　這套程序也適用于軸測圖生成，將其調整為自適應柵格，然后根據柵格平面的深度來重新確定用戶坐標系的原點。

　　總結來了，步驟如下：

　　1，確保用戶坐標系與世界坐標系一致，輸入用戶坐標，按2次回車鍵。

　　2，打開柵格(按F7)，用柵格命令設定柵格區域。

　　3， 輸入限制，將一角坐標設為(0,0)接下來的第二個二維坐標點設為(8,5)之類的隨意 。

　　4， 輸入柵格限制，變量為2或4。

　　5， 按需重新定位柵格區域或重設用戶坐標系。
