如果說倒角是“折斷的角”，那么圓角就是“圓滑的角”。所謂圓角對象，指的是使用一段給定半徑的圓弧光滑鏈接兩條圖線。一般情況下，用于圓角的圖線有直線、多段線、樣條曲線、構造線、射線、圓弧和橢圓弧等。下面我們先來學習圓角命令的啟動。



1.圓角命令的啟動

    執行圓角命令的方式主要有以下幾種：

    執行【修改】|【圓角】命令；

    單擊修改工具欄中的圓角圖標  。

    在命令行中輸入FILLET或F后按回車鍵確認。

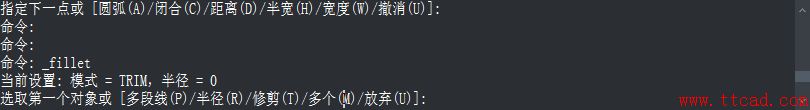

    執行圓角命令后，命令行會給出如下的提示：

    其中，【多個】選項用于為多個對象進行圓角處理，不需要重復執行圓角命令。如果用于圓角的圖線處于同一圖層中，那么圓角也處于同一圖層上；如果兩個圓角對象不再同一圖層中，那么圓角將處于當前圖層上。同樣，圓角的顏色、線型和線寬也都遵循這一原則。【多段線】選項用于對多段線各相鄰的元素進行圓角處理，激活該選項之后，中望CAD將以默認的圓角半徑對整條多段線相鄰各邊進行圓角操作。



2.設置圓角模式

    與倒角命令一樣，圓角命令也存在兩種圓角模式，即修剪和不修剪，用戶也可以通過系統變量TRIMMODE來設置圓角的修剪模式，當系統變量值設置為0時，保持對象不被修剪；當設置為1時表示圓角后修剪對象。



3.平行線圓角

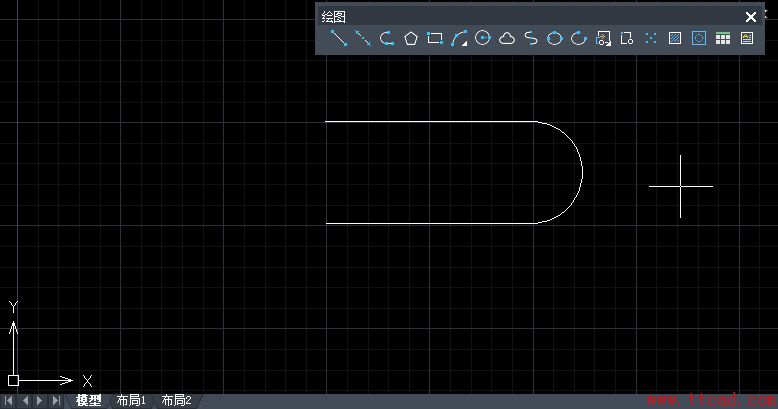

如果用于u圓角的圖線是相互平行的，那么在執行圓角命令之后，中望CAD將不考慮當前的圓角半徑，而是自動使用一條半圓弧來鏈接兩條平行圖線，半圓弧的直徑為兩條平行線之間的距離，如上圖所示。
