我們?cè)谑褂肅AD時，為了將不能直接編輯的圖形和其他的圖形區分開來，CAD可以對一些圖形進行褪色處理，也叫淡入度，也是我們平常說的暗顯處理，比如鎖定圖層上的對象、外部參照、參照編輯時圖塊的外部參照以外的對象。



    CAD提供了變量來控制這些褪色度的數值，另外有些可以直接在對話框中對這些參數進行設置，下面簡單介紹一下這幾種褪色度的設置。



一、鎖定圖層的褪色度

    當圖層被鎖定后，圖層上的圖形將不能被編輯。在早期版本，由于沒有褪色度設置，很多初學者在打開一張有鎖定圖層的圖時，經常搞不清楚為什么有些圖形不能被移動和編輯，因此在CAD后期版本給鎖定圖層上的對象進行了褪色處理，如下圖所示。

    鎖定圖層圖層褪色度的變量是LAYLOCKFADECTL，變量很長，其實就是圖層鎖定褪色度控制（LAYER LOCK FADE CONTROL）的簡寫，倒也不難記，可直接輸入此變量名，回車，輸入自己需要的褪色度值就可以了。

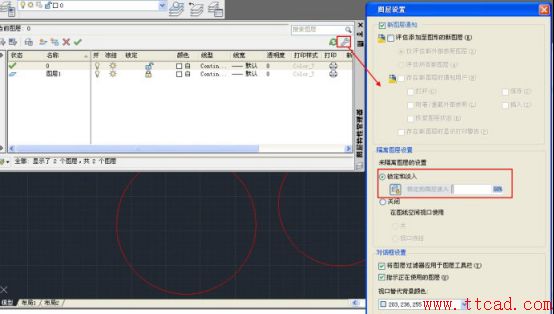

    這個變量實在太長了，在AUTOCAD中是可以找到對話框來設置，不過操作也挺麻煩，首先打開圖層管理器，然后在圖層管理器上點設置按鈕，在彈出的“圖層設置”對話框中可以設置，如下圖所示。
