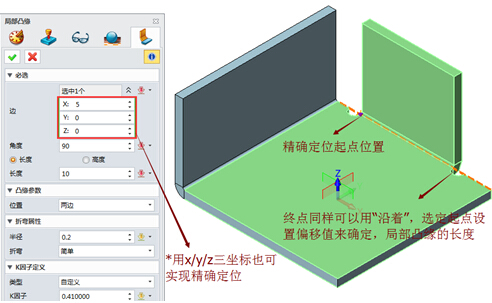

圖9 利用“沿著”精確定位凸緣終點
關于折彎半徑的參數，我們可以在局部凸緣操作界面中的“折彎屬性”去設置。這里筆者也需要提醒下大家:在中望3D鈑金設計模塊中，折彎半徑和止裂槽的寬度設置是沒有直接的關聯，因此，當折彎半徑為R0時也會自動生成止裂槽，而與止裂槽相關的是板厚，這與鈑金實際生產是比較吻合的,止裂槽的寬度和折彎板厚及材料屬性是直接關聯的，設計者只要設置比例系數即可（系統默認板厚為第一壁厚度），詳細設置見圖10。

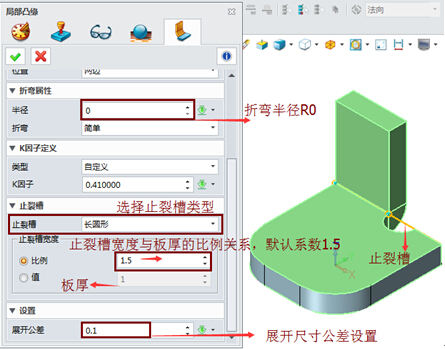

圖10 中望3D止裂槽設置界面
中望3D中系統默認的止裂槽有兩種類型：長圓形和矩形，圖11是其示例圖。止裂槽對于控制鈑金件材料行為是非常有幫助的，尤其是控制每個連接點處折彎行為，同時，還能有效防止發生不必要的變形。
圖11 常用止裂槽類型
綜上所述，中望3D的鈑金模塊可以根據鈑金零件的精度要求來設置鈑金展開公差，而止裂槽的設置要求又與實際生產相吻合，這樣不僅提高了設計效率，也解決了設計誤差的大難題。
