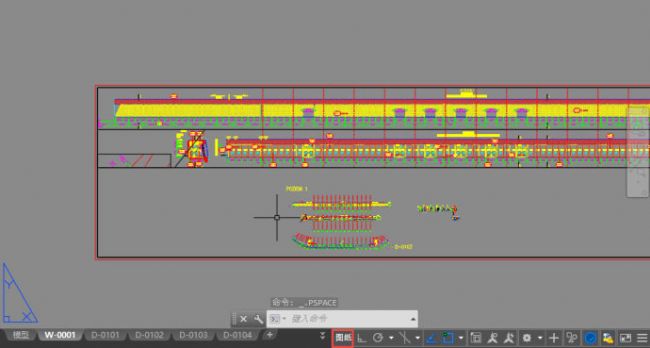

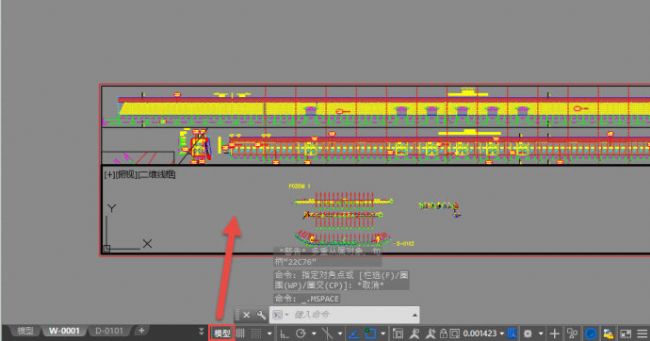

進入視口后，我們就跟在模型標簽下一樣，可以縮放視圖，進行各項繪圖和編輯操作，因此也稱為模型空間，在底部狀態欄有一個顯示按鈕，可以知道現在模型空間。在視口外單擊，或者單擊底部狀態欄顯示模型的按鈕，讓它顯示為“圖紙”,如圖所示。

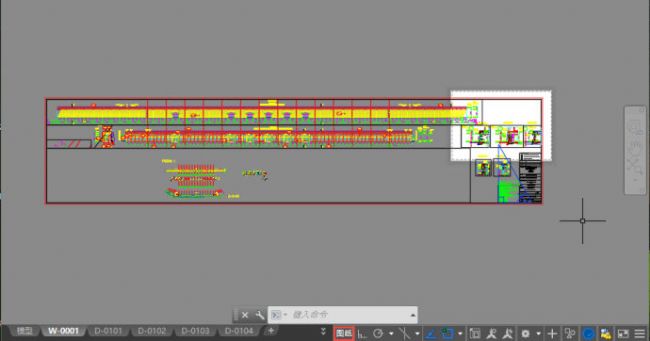

此時向下滾動滾輪，直到所有圖紙都顯示出來，如圖所示。

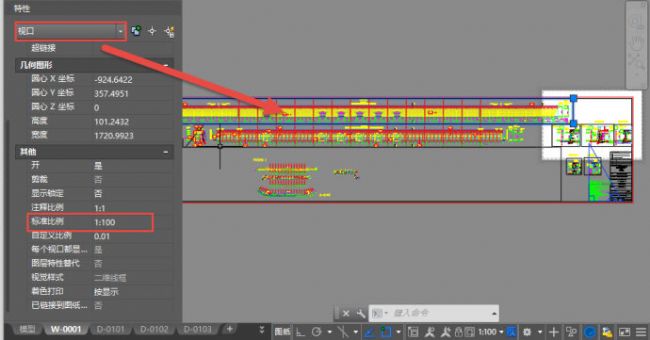

我們可以看到布局空間中有一個圖框，此圖框中有多個形狀不一的窗口，每個窗口中分別顯示著模型空間中圖形的一部分。單擊視口邊界選中一個視口，打開特性面板（CTRL+1)，觀察視口的相關參數，重點是比例，如圖所示。

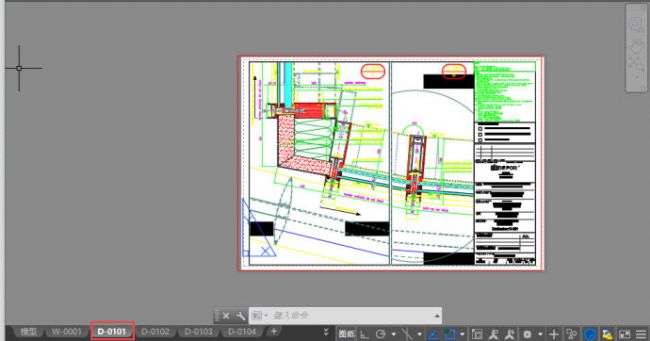

我們可以看到這張圖中視口比例是1：100，也就是利用視口將模型空間的圖紙縮小了100倍，我們?cè)谀Ｐ涂臻g需要按1：100打印的圖紙，現在就可以按1:1打印了。單擊布局標簽D-0101，觀察另外一個布局，如圖所示。
這是布局中插入的是一個非常標準的圖框，也是大多數布局應該呈現的狀態：在圖紙空間插入一個標準的圖框，然后再圖框中設置一個或多個視口，視口比例設置為打印比例，然后在打印的頁面設置中設置好打印機、紙張、打印范圍和打印比例，在布局中就可以按1：1打印圖紙了。在圖框的范圍內顏色是白色的，而外面的背景顯示是灰色的，這其實表示一張?zhí)摂M的紙張，告訴我們按照現在的打印設置，圖紙正好可以完整地打印到這張紙上。

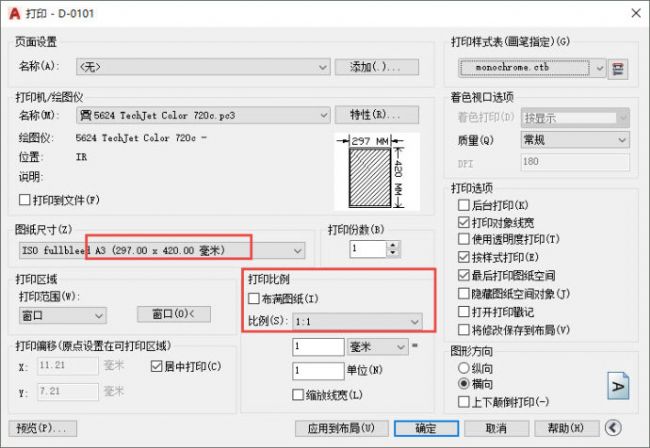

單擊打印按鈕或著輸入PLOT命令后回車，觀察打印對話框中的設置，如圖所示。
我們可以看到這張圖紙將用A3的紙張打印，打印比例是1：1。布局是干什么的?
上面是一個國外的圖紙文件，是布局空間應用一個比較有代表性的實例，通過上述介紹大家應該對布局的用途有一個初步的了解。我們來總結一下布局是干什么的。
