為了讓初學者更容易理解，下面結合一個簡單的樣例文件給大家介紹一下布局的用法。
通過樣例了解布局的使用方法
我們首先找一張帶布局的圖紙看一下，對模型和布局的作用有一個感性認識。如果找不到類似的圖紙也沒有關系，看一下截圖就好了，或者在模型空間隨意畫一點圖形，按下面的操作就好了。

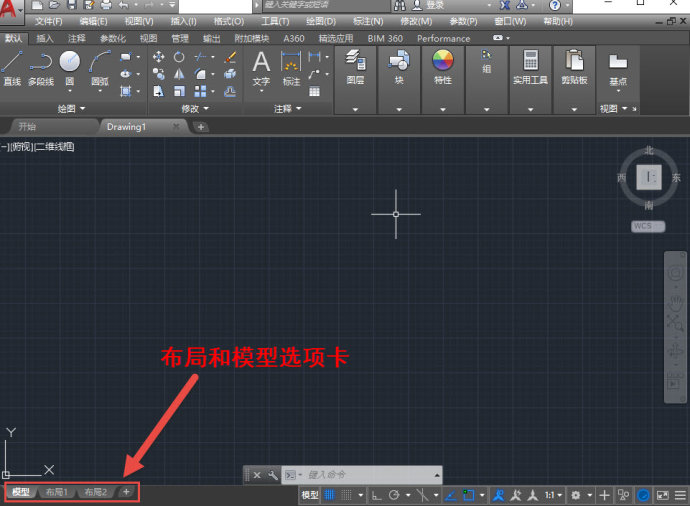

通常新建一張圖紙時默認的是模型空間，但也會有兩個默認的布局，有些圖紙如果切換到布局后保存，打開后就會直接顯示布局。

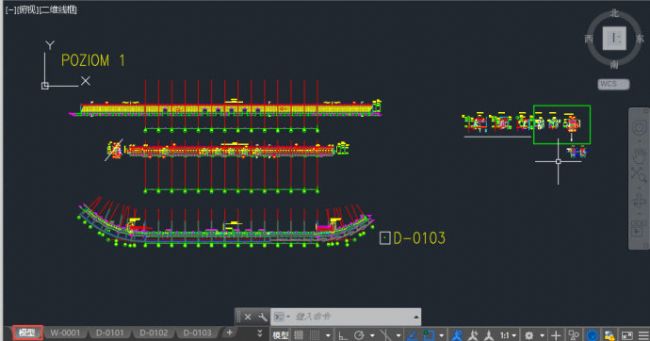

我找到一張設置好布局的圖紙，簡單截圖給大家看一下。打開圖紙后默認顯示模型空間，如圖所示。
我們可以看到在模型空間中繪制了大量的圖形，但沒有圖框。觀察底部的模型布局標簽，可以看到除了模型外，還有很多重新命名過的標簽，如W-0001，D0101，D0102等，也就是說繪圖者設置了多個布局，并且給這些布局起了一個對于繪圖者或行業內的人比較容易分辨的名字。

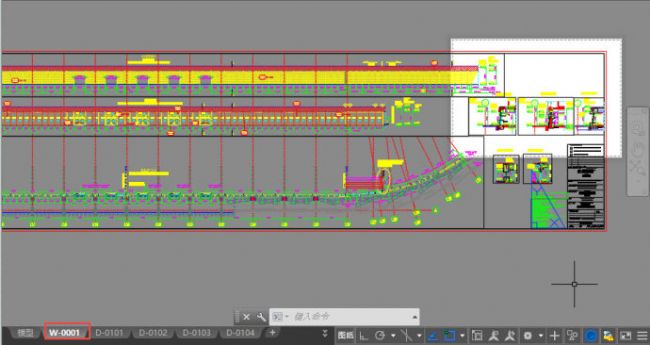

在底部標簽上單擊W-0001顯示此布局的內容，如果圖紙比較復雜，可能需要等一會兒才能完全顯示布局中的內容，如圖所示。
通常我們看到的布局中會有一個標準的圖框，這張圖跟其他圖不太一樣，雖然在布局里插入了圖框，但是一個非標準、加長的圖框。
我們觀察這些圖形，會發現除了圖框以外，圖中有很多矩形的方框，每個方框內的圖形跟模型空間中一樣，只是位置和比例不同了。（如果是你新建的圖紙，切換到布局后不會有圖框，但也會有一個顯示圖形的方框。）

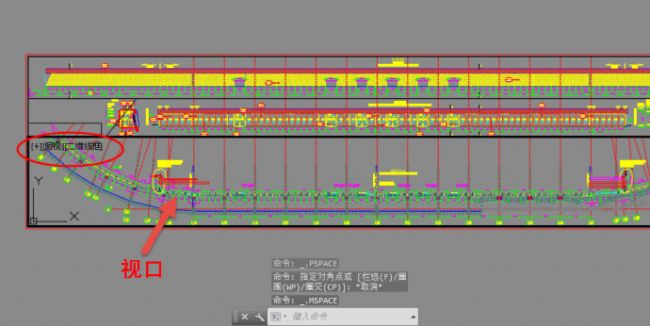

雙擊其中的一個方框，我們可以看到方框的邊界變粗，同時左上角會顯示俯視、二維線框的字樣（低版本沒有這些文字），如圖所示。
這個方框就是一個視口，或者說是一個窗口，通過這個窗口，我們就能看到或說顯示模型空間的圖形。向下滾動滾輪，縮小圖形，知道在視口中可以看到模型空間中的所有圖形，如圖所示。
