第一步，創建一個名稱為S-Ring的文件。

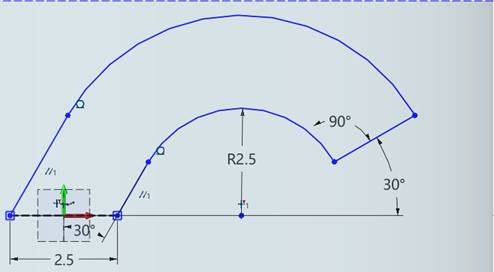

第二步，在XZ工作平面上繪制下面草圖，如圖1所示。
圖1 繪制草圖-1

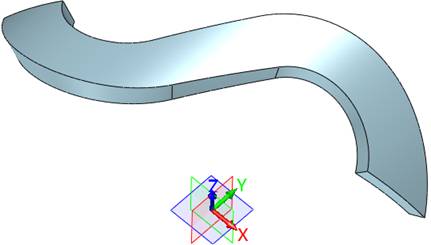

第三步，對稱拉伸5mm，如圖2所示。
圖2 對稱拉伸

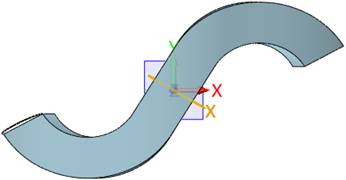

第四步，在XY工作平面上繪制圖3所示草圖。
圖3 繪制草圖-2
第五步，通過旋轉復制上步草圖，重新約束，如圖4所示。
圖4 復制草圖
第六步，拉伸上步草圖，和圓形曲面進行交運算，如圖5所示。
圖5 草圖拉伸
第七步，刪除不需要的曲面，只保留頂部圓弧部分，如圖6所示。
圖6 刪除部分曲面

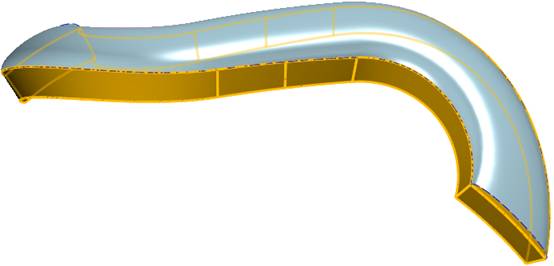

第八步，抽殼，圓弧面沿外加厚1mm，如圖7所示。
圖7 加厚操作

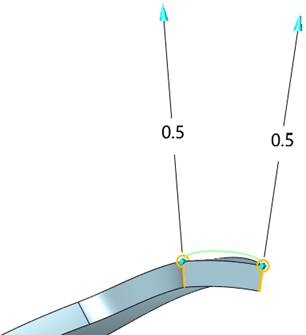

第九步，使用橋接，在實體兩端創建權重為0.5的曲線，如圖8所示。
圖8 橋接-1
第十步，創建工作平面，繞XZ旋轉-30°，得圖9。
圖9 創建工作平面

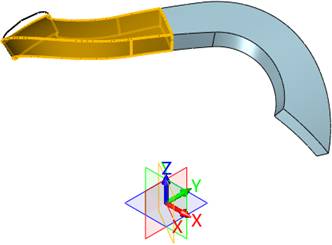

第十一步，以上步工作平面進行實體分割，把一個實體分割成兩個實體，如圖10所示。
圖10 實體分割
第十二步，使用橋接，在造型分割處創建權重為1的曲線，如圖11所示。
圖11 橋接-2

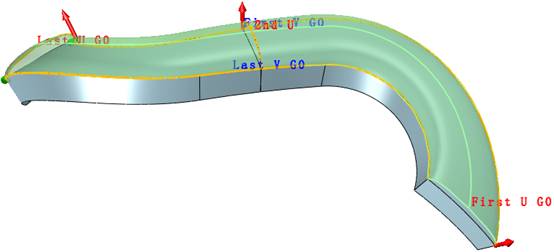

第十三步，創建U/V曲面，隱藏曲線，如圖12所示。
圖12 隱藏曲線
第十四步，把兩個分割后的實體進行合并，如圖13所示。
圖13 實體合并

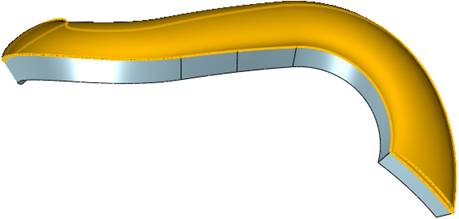

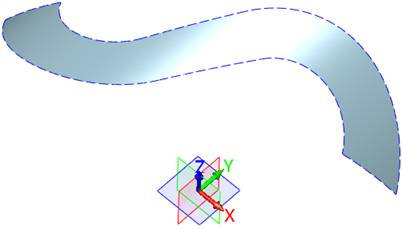

第十五步，使用替換，用上步創建的曲面替換實體上表面，然后隱藏曲面，如圖14所示。
圖14 曲面替換并隱藏
