在此之前，我們先總結一下倒圓角失敗的根本原因。一般來講，當?shù)箞A角曲面與原實體發生自相交時，便會出現倒圓角失敗的情況，但是曲面自相交的原因又不盡相同。
接下來我們結合中望3D圓角命令對這幾種原因進行分析：
A：選中倒圓角的邊不連續，多次選擇倒角邊
模型顯示明明是一條直邊，可是倒圓角時卻需要分兩次甚至多次進行選擇，這個時候往往會因為模型的設計不合理導致操作失敗。如果倒圓角邊不連貫，采用人工一條條去選擇邊的方式，往往有些邊無法選中。

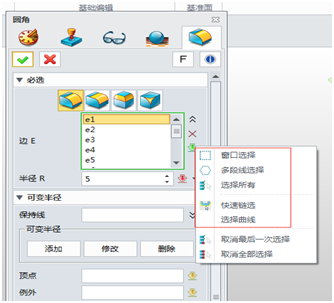

針對此種情況，中望3D“圓角”命令中的“窗口選擇”可解決該問題。設計者只需要框選所需圓角的邊即可。軟件操作界面如圖1、圖2所示。
圖1
圖2
其中，圖2紅框所示命令說明如下：
窗口選擇：這個命令對于熟悉CAD的用戶并不陌生，只需按住鼠標的左鍵，框選需要倒圓角的邊即可，在方框內的邊將會被全部選中進行倒圓角。
多段線選擇：此命令是在模型中畫一條多段線，只要實體中和多段線相交的線都會倒圓角
選擇所有：選擇所有邊線進行倒角，使用此命令時，可以在左側的列表中將不需要的刪除。
快速鏈接： 將相關聯選擇由相連接的曲線，邊或面組成的鏈快速選擇。
B.圓角參數設置不合理
這種情況大多是因為圓角參數設置過大導致，只要將參數調小，即可解決
C.倒圓角的前后順序以及同時倒圓角邊的關系
很多設計者進行產品設計的過程中，不會考慮建模的先后順序以及前后關系。他們習慣把倒圓角放到最后一起來做，一旦出錯就不知道怎么去排查。還有些設計者喜歡一次選擇多條邊，認為這樣可以節省操作步驟、簡化模型樹，這個想法沒錯，但有時候不一定設計東西步驟越少就越好，有時候拆分操作能讓我們事半功倍。這方面其實沒有太多的奧秘可言，大家在設計的過程中多多體會總結并在設計過程中加以應用
中望3D倒圓角命令還有一個亮點和大家分享一下：
中望3D提供了多種不同倒圓角模式供大家選擇，如圖3紅色箭頭所示（從左到右依次為：圓角/橢圓圓角/環形圓角/頂點圓角）。其中，“頂點圓角”的設計為圓角工作增色不少。

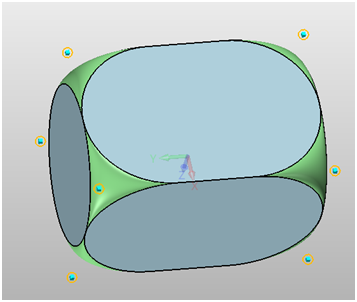

頂點圓角的設計現在某些軟件中還未提供個人覺得這個命令對于一些非專業的造型設計師來說，是極好極好的，為什么這么說？如下圖：一個步驟就可以得到綠色的圓角，如果沒有這個命令，此類圓角就需要多番設置，而且對圓角的理論要求太高不易理解和掌握。
總的來說，倒圓角命令是一個相對比較容易掌握和使用的一個功能，在設計過程中靈活運用圓角命令以及在過程中進行方法總結，結合好的設計思路以及實用便捷的設計工具，能讓我們的工作效率得到提升。
