圖3.3layer并行模式下資源和時間分配示意圖
我們的設計采用了是Layer串行的模式，數據在CPU、FPGA和DDR直接的交互過程如圖3.4所示。

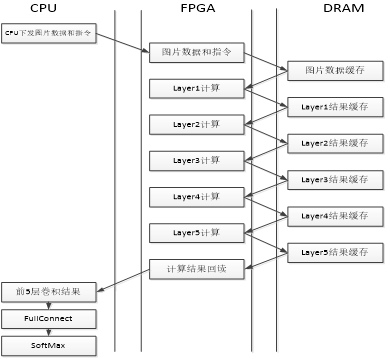

圖3.4計算流程圖
3.2.3計算單個Layer的PM（ProcessingModule）設計
如圖3.5所示，數據處理過程如下，所有過程都流水線進行：(1)Kernel和Data通過兩個獨立通道加載到CONV模塊中；
(2)CONV完成計算，并將結果存在ReduceRAM中；
(3)(可選)如果當前l(fā)ayer需要做ReLU/Norm，將ReLU/Norm做完之后寫回ReduceRAM中；
(4)(可選)如果當前l(fā)ayer需要做MaxPooling，將Max做完之后寫回ReduceRAM中；
(5)將計算結果進行格式重排之后寫回DDR中。

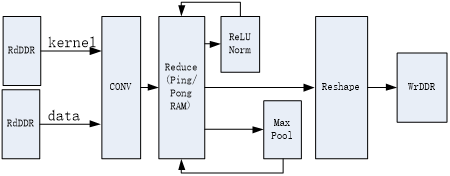

圖3.5ProcessingModule的結構框圖
3.2.4CONV模塊的設計
在整個PM模塊中，最主要的模塊是CONV模塊，CONV模塊完成數據的卷積。由圖3.6所示，卷積計算可以分解成兩個過程：kernel及Data的展開和矩陣乘法。
Kernel可以預先將展開好的數據存在DDR中，因此不需要在FPGA內再對Kernel進行展開。Data展開模塊，主要是將輸入的featuremap按照kernel的大小展開成可以同kernel進行求內積計算的矩陣。數據展開模塊的設計非常重要，不僅要減小從DDR讀取數據的數據量以減小DDR帶寬的要求，還要保證每次從DDR讀取數據時讀取的數據為地址連續的大段數據，以提高DDR帶寬的讀取效率。

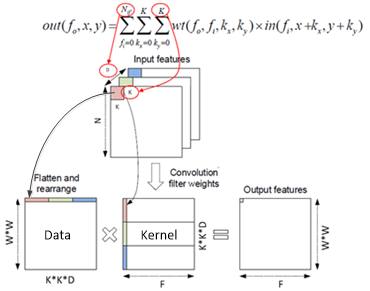

圖3.6卷積過程示意圖
圖3.7為矩陣乘法的實現結構，通過串聯乘加器來實現，一個周期可以完成一次兩個向量的內積，通過更新端口上的數據，可以實現矩陣乘法。
圖3.7矩陣乘法實現結構
展開后的矩陣比較大，F(xiàn)PGA因?yàn)橘Y源結構的限制，無法一次完成那么的向量?jī)?nèi)積，因此要將大矩陣的乘法劃分成幾個小矩陣的乘加運算。拆分過程如圖3.8所示。
假設大矩陣乘法為O=X*W，其中，輸入矩陣X為M*K個元素的矩陣；權重矩陣W為K*P個元素的矩陣；偏置矩陣O為M*P個元素的矩陣；

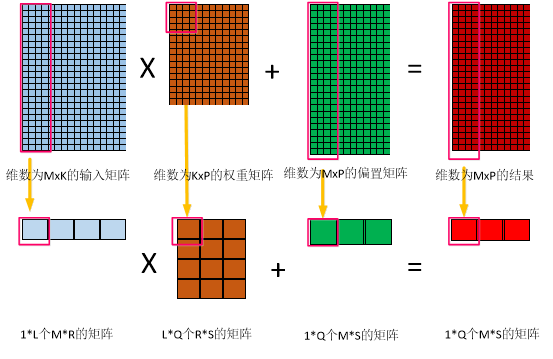

圖3.8大矩陣乘法的拆分過程
R=K/L，如果不能整除輸入矩陣，權重矩陣和偏置通過補零的方式將矩陣處理成可以整除；
S=P/Q，如果不能整除將權重矩陣和偏置矩陣通過補零的方式將矩陣處理成可以整除；
3.2.5實現過程的關鍵點
(1)決定系統性能的主要因素有：DSP計算能力，帶寬和片內存儲資源。好的設計是將這三者達到一個比較好的平衡。參考文獻[2]開發了roofline性能模型來將系統性能同片外存儲帶寬、峰值計算性能相關聯。(2)為了達到最好的計算性能就是要盡可能地讓FPGA內的在每一個時鐘周期都進行有效地工作。為了達到這個目標，CONV模塊和后面的ReLU/Norm/Pooling必須能異步流水線進行。Kernel的存儲也要有兩個存儲空間，能對系數進行乒乓加載。另外，由于計算是下一層的輸入依賴于上一層的輸出，而數據計算完成寫回DDR時需要一定時間，依次應該通過交疊計算兩張圖片的方式(Batch=2)將這段時間通過流水迭掉。
(3)要選擇合適的架構，是計算過程中Data和Kernel只要從DDR讀取一次，否則對DDR帶寬的要求會提高。
