AutoCAD繪圖時，有時需要繪制波浪線，那么怎么畫波浪線呢？今天小編跟大家分享一下如何根據給定的數據繪制波浪線。

    例如給定的數據高度40寬度120：

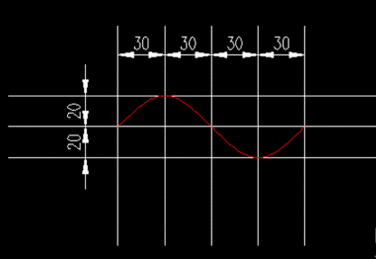

1. 先繪制3條水平線和5條垂直線，接著用樣條曲線命令一次鏈接各個交點以呈現波浪形，如下圖

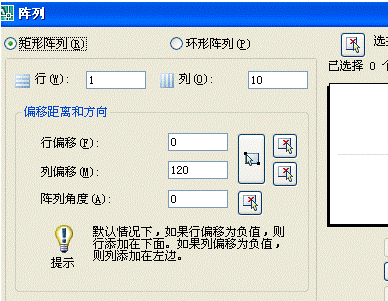

2. 使用陣列命令A(yù)R，設置具體的偏移數量，本例中為偏移10個，如下圖

3. 使用join命令――全選，把所有的曲線合并成為一條曲線，如下圖
