鈑金是制造型企業常用的零件之一，基于產品的造型和功能實現的需要，鈑金件往往呈現出各種各樣的形態，從簡單到復雜，種類繁多。本次的實例教程，我們將學習用中望3D設計一款小貨車上的鈑金件，該零件包含了較為簡單的直線折彎和沖孔，也包含了曲面折彎工藝和拉伸工藝，看似簡單，但實際上在設計的操作上，卻也具有一定的難度。

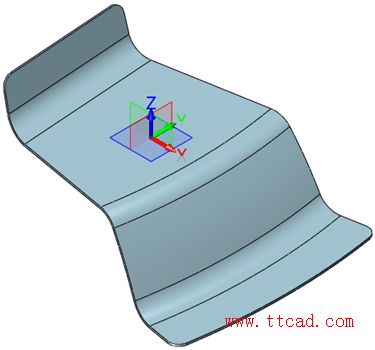

圖1 小貨車上的鈑金零件
下面，我們一起來看看具體的操作步驟：
第一步：新建一個名稱為“小貨車鈑金件”的零件文件，如圖2所示。
圖2 新建零件文件
第二步：在XZ工作平面上依次繪制如圖3草圖，完成草圖繪制后退出草圖。
圖3 繪制草圖
第三步：草圖旋轉偏移處理。
對上步草圖進行“旋轉”，旋轉類型為“對稱”，結算角度為10°，然后旋轉軸使用兩點來確認，坐標為“-230,0,0”和“-230,0,10”，這兩步操作的設置可參考圖4。
圖4 設置參考
接著，內部偏移1mm，完成后如下圖5所示。
圖5 旋轉偏移后的效果
第四步：在XY工作平面上繪制如圖6所示草圖。
圖6 繪制草圖
第五步：對圖6的草圖進行“拉伸切除”，效果如圖7所示。
圖7 拉伸切除效果
第六步：使用“全凸緣”，如圖8所示。
圖8 全凸緣操作效果
第七步：在XY工作平面上繪制如圖9的草圖。
圖9 繪制草圖
第八步：對圖9的草圖進行“拉伸切除”，效果如圖10所示。
圖10 拉伸切除效果
第九步：對4個角進行5mm的倒圓角，如圖11所示。
圖11 倒圓角
第十步：在XY工作平面上繪制如圖12所示的草圖。
圖12 繪制草圖
第十一步：對圖12的草圖進行“拉伸”成實體，厚度為向下4mm，如圖13所示。
