圖13 拉伸成實體
第十二步：隱藏實體1（圖14），然后對實體2進行60°的拔模，方向?yàn)閆軸，只有圓弧豎直面和它相鄰的豎直面進行拔模，如圖15所示。

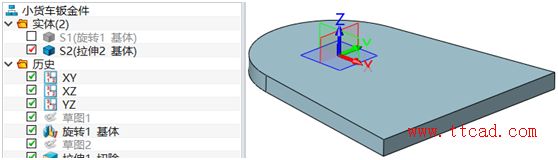

圖14 隱藏實體1

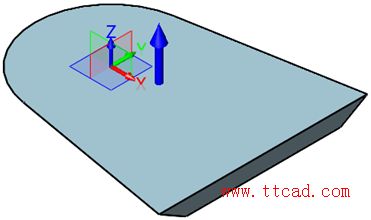

圖15 拔模
第十三步：對實體2底部進行3mm的倒圓角，對第十步中的草圖進行二次拉伸，如圖16所示。

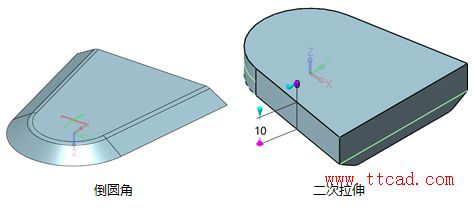

圖16 倒圓角及拉伸
第十四步：使用“沖壓”功能，拾取下圖17的鈑金件為“基體”，第十三步中創建的造型為“沖壓體”。
圖17 鈑金基體
下圖18背后部位的三個面為“邊界”，應用操作后，創建出下圖19的成型特征。

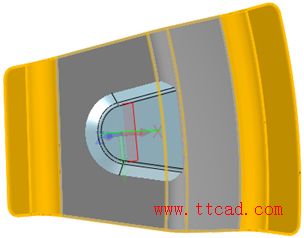

圖18 背后部位

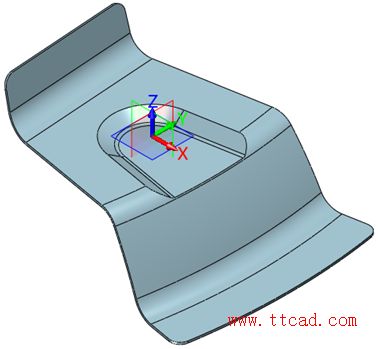

圖19 成型特征

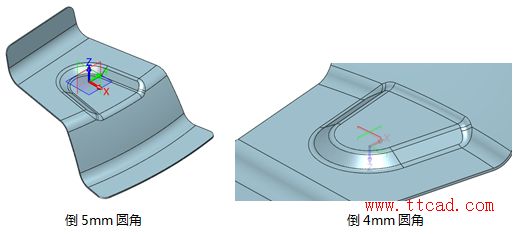

第十五步：倒圓角，如圖20所示。
圖20 倒圓角
第十六步：在原點打8mm的通孔，如圖21所示，然后退出零件，這樣，這個小貨車鈑金件的設計就完成了。
圖21 打孔
經過上述的步驟，示例中的小貨車鈑金件就完成了。
