現在，中望CAD機械版的局部詳圖功能就能夠簡化這些重復性的操作，快速對零部件的局部進行放大，清晰展示。同時，局部詳圖支持重生成方式。當原圖的形狀、尺寸、比例發生改變后，執行重生成，放大的詳圖將同步顯示修改后的圖形，從而有效提高了繪圖效率和設計質量。
Step 1：

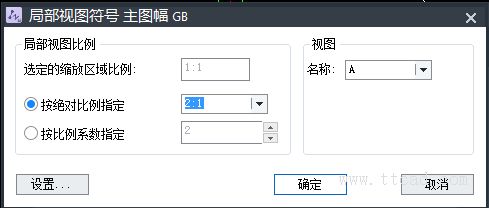

打開局部詳圖命令，選擇一點作為圓心，彈出對話框，根據需求選擇局部視圖的比例，可以按絕對比例指定也可以按比例系數指定。
1）鍵 盤：ZWMDETAIL
2）菜 單：機械--創建視圖--局部詳圖
圖/中望CAD機械版局部詳圖功能
Step 2：

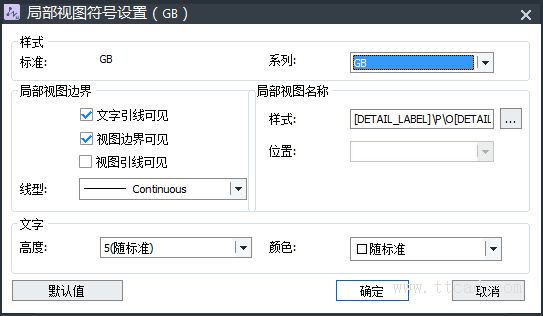

點擊設置，可以對局部視圖的符號進行設置。
圖/中望CAD機械版局部視圖符號設置
Step 3：

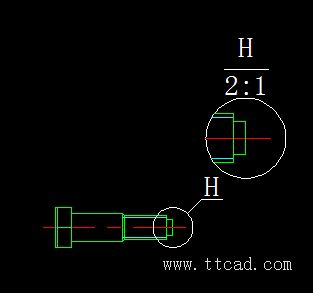

設置完成后，點擊【確定】按鈕，效果如下圖。
圖/中望CAD機械版局部詳圖
Step 4：

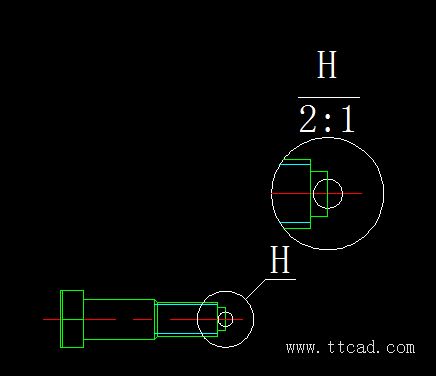

如果需要修改內容，設計師在原圖中修改之后，再雙擊局部詳圖，并點擊確定，即可發現在局部詳圖中已重生成。
圖/中望CAD機械版局部詳圖
