在使用CAD軟件繪圖時，需要給沉孔標注尺寸，那么如何標注沉孔符號及深孔符號呢？下面給用AUTOCAD2004軟件大介紹下沉孔符號標注的技巧：

1、給圖標上尺寸

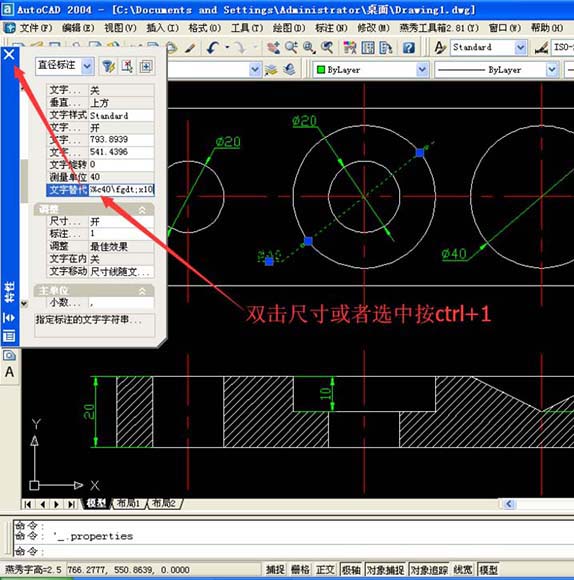

 2、雙擊尺寸或者選中按ctrl+1――拖動滾動條到文字替代――輸入\fgdt;v%%c40\fgdt;x10（\fgdt;v代表圓柱形沉孔和锪平面孔符號；\fgdt;x代表孔深符號；\fgdt;w代表錐形沉孔符號）――按確認或者點擊關閉即可

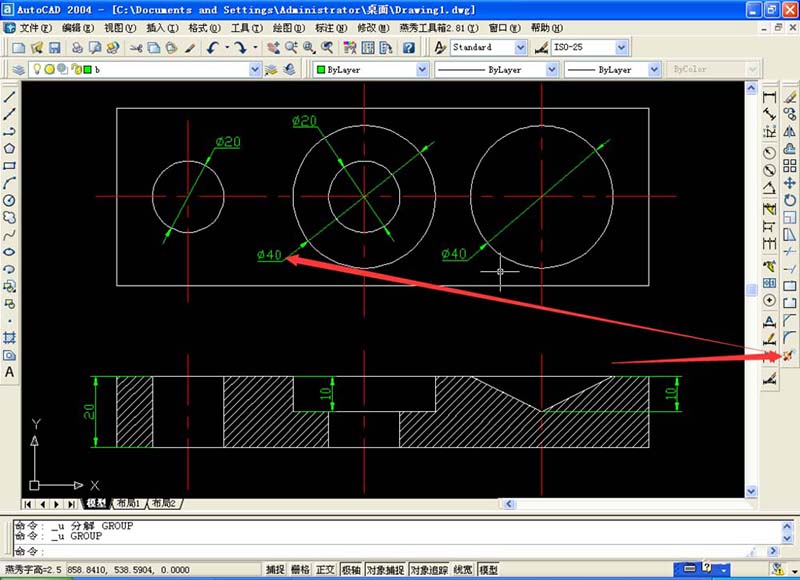

3、點擊分解――選擇尺寸

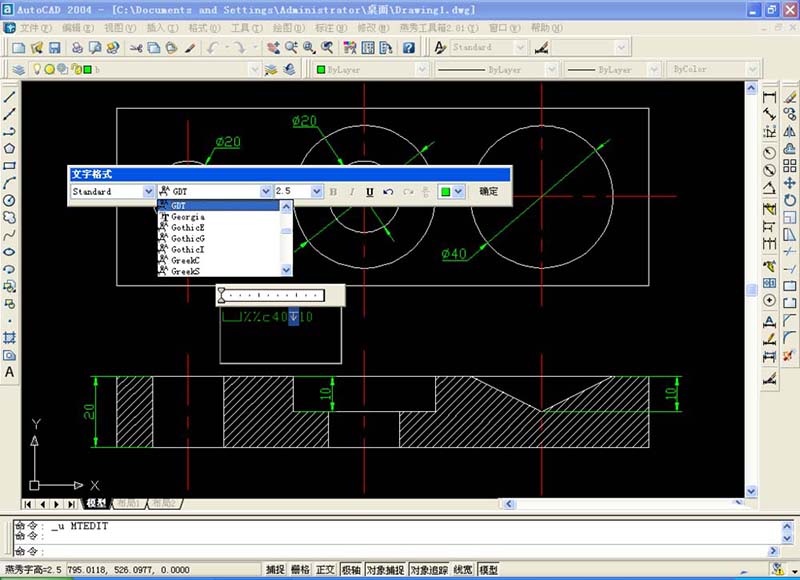

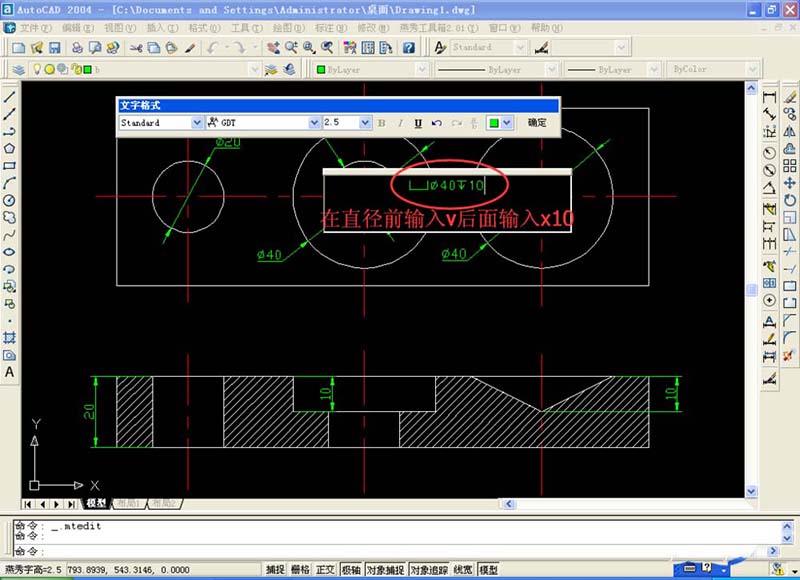

4、雙擊尺寸――文字格式如圖選擇GDT――在原有尺寸前輸入v，后面輸入x10（在GDT下v代表圓柱形沉孔和锪平面孔符號；x代表孔深符號；w代表錐形沉孔符號）

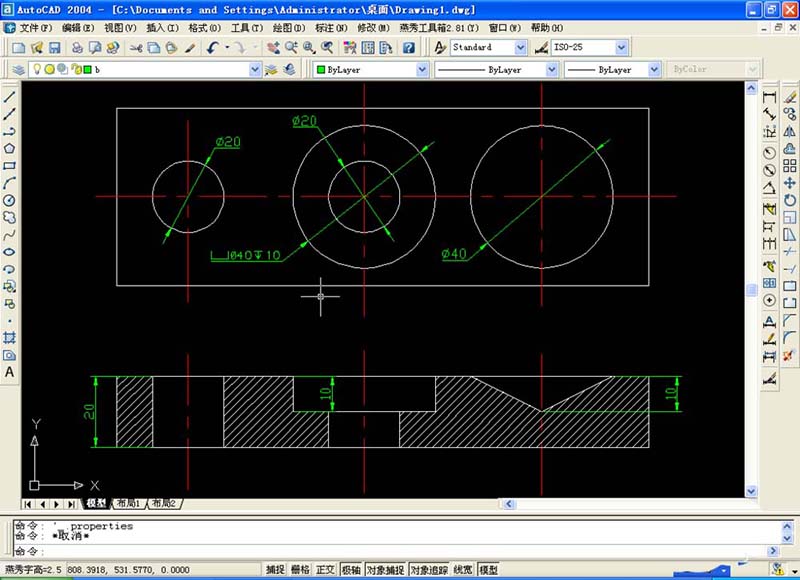

5、在分解后或者添加多行文字后――如圖所示輸入v%%c40x10

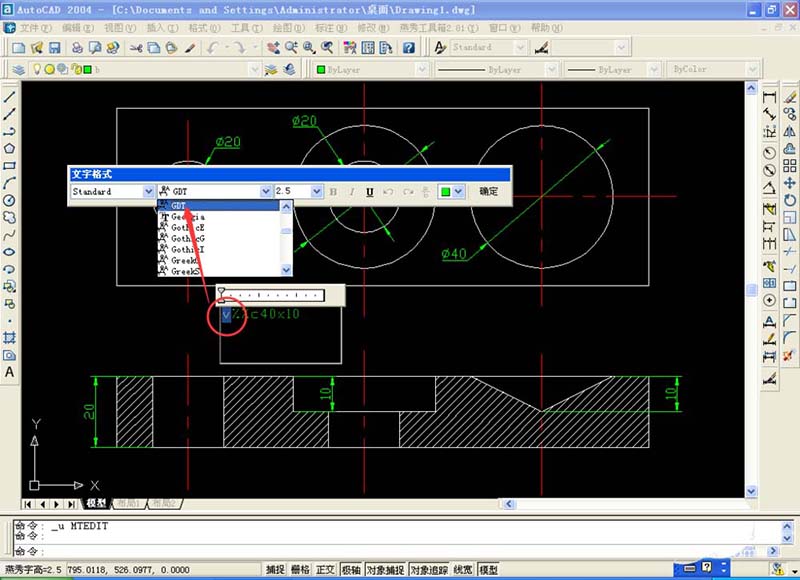

6、分別將v ，x的文字格式選擇GDT即可
