天天精選CAD繪圖實例及解答（125）：

求：

1.A半圓之弧長為何？  (A)58.0976 (B)58.0769 (C)58.0679

2.紅色剖面線區域之周長為何？  (A)273.3028  (B)273.3208  (C)273.3280

3.藍色剖面線區域之面積為何？  (A)5315.7288 (B)5315.7828 (C)5315.7882

附圖：

參考畫法：

1.A半圓之弧長=58.0679，就是(C)

2.紅色剖面線區域之周長=273.3028，就是(A)

3.藍色剖面線區域之面積=5315.7288，就是(A)

附圖：

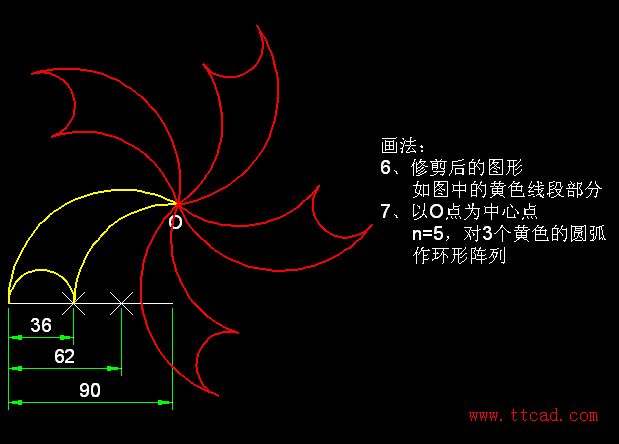

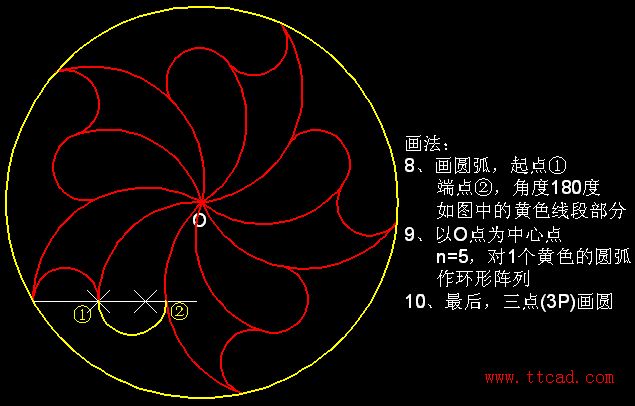

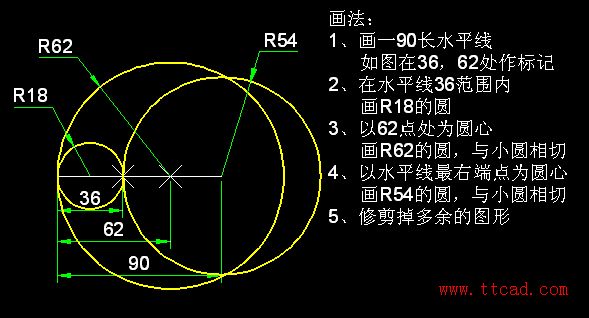

解題思路： 本題的繪圖關鍵是畫圓弧與環形陣列。

畫法：
