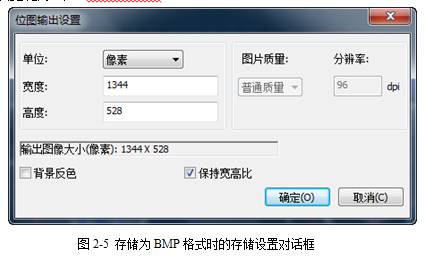

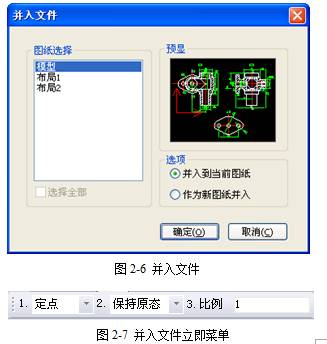

2.1.5 并入文件    電子圖板2013可以在當前繪圖文件中插入其他的圖形文件，對應該功能的命令為【并入文件】命令。1. 并入文件的方式 ◇ 菜單方式：【文件】>【并入】  ◇ 命令方式： Merge ◇ 功能區圖標：【常用】面板上的圖標 2. 執行過程    在命令行輸入“Merge”或單擊按鈕啟動【并入文件】命令，系統彈出【并入文件】對話框，選擇需要并入的文件，單擊【打開】按鈕后彈出【并入文件】選項對話框，如圖2-6所示。在【圖紙選擇】列表框中選擇是并入【模型】還是并入【布局】，在【選項】中選擇【并入到當前圖紙】，則將選中的模型或布局插入到當前圖紙中，選擇【作為新圖紙并入】，則將圖紙并入到新布局中。    若選擇【并入到當前圖紙】，單擊【確定】按鈕后系統將返回繪圖區，并彈出并入文件的立即菜單，如圖2-7所示。在立即菜單中若選擇【定點】并入方式，可在立即菜單的第3項中輸入并入比例，根據狀態行提示輸入定位點和定位角度，即可將一個圖形并入到當前繪圖區；若選擇【定區域】并入方式，則需在繪圖區拾取一個封閉區域，并入的文件自動縮放插入到選定的區域內。立即菜單的第2項用于選擇是按照原有狀態并入還是并入成塊。    若選擇【作為新圖紙插入】，則彈出【圖紙重命名】對話框，輸入新名稱后，則在當前文件中插入一個新布局。利用并入文件功能可由零件圖方便地生成裝配圖，極大地提高繪圖效率。2.1.6 部分存儲    將圖形中選中的部分單獨存儲為圖形文件。1. 部分存儲的方式◇ 菜單方式：【文件】>【部分存儲】◇ 命令方式：PartSave2. 執行過程    在命令行輸入“PartSave”啟動【部分存儲】命令，狀態行首先提示【拾取元素】，選擇需要存儲的圖形元素，狀態行提示【請給定圖形基點：】，任取一點作為基點，系統打開【部分存儲】對話框，在【文件名】輸入框輸入文件名，單擊【保存】按鈕即可將選中的部分單獨保存。    也可先選擇需要存儲的部分，然后單擊鼠標右鍵，在彈出的快捷菜單中選擇【部分存儲】來執行部分存儲命令。2.1.7 退出電子圖板2013    退出電子圖板的方式有：◇ 菜單方式：【文件】>【退出】或【菜單按鈕】>【退出】◇ 命令方式：Quit或Exit◇ 快捷鍵方式：【Alt+F4】       退出電子圖板時，如對文件進行編輯修改后沒有保存，會提請用戶保存文件。在2013版本中可以設置只進行了縮放、平移等顯示操作，沒有進行編輯修改工作，關閉時是否提示保存的選項。上一頁123456下一頁該文章所屬專題：CAXA電子圖板2013
