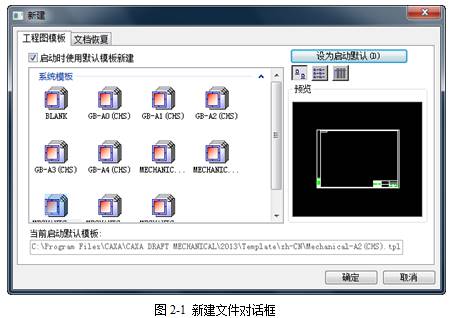

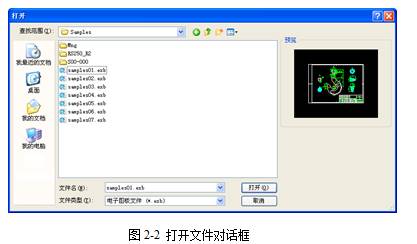

第2章  CAXA電子圖板2013基本操作    本章首先介紹如何創建、保存、打開圖形文件，然后介紹了電子圖板的基本操作，包括電子圖板的命令執行方式、坐標點的輸入、常用鍵的功能等，再后介紹了如何設置和捕捉特征點，如何進行圖形的顯示控制，最后介紹了電子圖板的系統選項和樣式管理。2.1 文件管理基本操作    繪圖時總是要將繪制的圖形保存起來，因此要首先了解如何創建新的圖形文件，如何保存圖形文件，如何打開圖形文件。2.1.1 新建文件    如圖2-1所示是電子圖板2013機械版的【新建】對話框，若選擇一個模板，單擊【設為默認啟動】，并勾選【啟動時使用默認模板新建】復選框，則在啟動時會自動以默認模板建立圖形文件，否則啟動時自動打開該對話框。1. 新建文件的方式       ◇ 菜單方式：【文件】>【新建】[1]       ◇ 命令方式：New[2]       ◇ 快捷鍵方式：【Ctrl+N】       ◇ 功能區圖標：【快速啟動工具欄】上的圖標       2. 執行過程    在命令行輸入“New”或單擊按鈕啟動【新建】命令，系統彈出【新建】對話框。電子圖板2013機械版提供了多個符合國標要求的模板，選擇其中的一個模板，即可在右側【預覽】框中顯示該模板的圖框和標題欄，單擊【確定】按鈕，即可在當前窗口創建一個基于所選模板的新圖形文件。    在異常關閉的情況下，新建對話框有【文檔恢復】選項卡，可以恢復上次編輯的文件。2.1.2 打開文件    打開文件命令用于打開存儲設備上存放的圖形文件。1. 打開文件的方式◇ 菜單方式：【文件】>【打開】       ◇ 命令方式：Open       ◇ 快捷鍵方式：【Ctrl+O】       ◇ 功能區圖標：【快速啟動工具欄】上的圖標2. 執行過程    在命令行輸入“Open”或單擊按鈕啟動【打開】文件命令，系統彈出【打開】對話框，如圖2-2所示。從【查找范圍】中選擇圖形文件所在目錄，選中一個文件后，將在預顯     框中顯示圖形的縮略圖。電子圖板(機械版) 2013可以打開EXB、DWG、DFX、WMF、IGS等多種格式的圖形文件，單擊【文件類型】列表框右側的“?”按鈕，可選擇打開文件的類型。默認文件類型為EXB。3. 打開DWG/DXF格式的文件    在圖2-2所示的對話框的【文件類型】列表中選擇“*.dwg”或“*.dxf”，即可打開DWG/DXF格式的文件，打開后各種對象的顯示效果與在AUTOCAD中的顯示效果是完全一致的，各種對象也可以像在AutoCAD中一樣進行自由編輯修改。    在打開DWG/DXF格式文件的過程中，經常會彈出如圖2-3所示的【請指定形文件xxx.shx的位置】的對話框，這是因為要打開的DWG/DXF文件引用的字體沒有在電子圖板對應的字體目錄下找到，這時可以采用如下三種方法之一：(1)  在SHX字體列表框中選擇一種形文件，單擊【確定】按鈕，打開的文件用指定的字體形文件代替需要查找的形文件；
