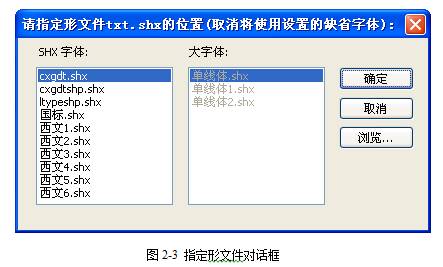

(2)  單擊【取消】按鈕，將用電子圖板的缺省字體代替需要查找的形文件；(3)  單擊【瀏覽】按鈕查找所需形文件的位置，推薦采用該法，因?yàn)檫@樣可以保證打開的文件保持原樣。    由于DWG/DXF格式的文件使用的字體相當多，建議從網上下載一些常用的字體，保存到電子圖板可以自動查找到的目錄中。    電子圖板默認可以在以下文件夾中查找形文件：(1) Windows\Fonts文件夾；(2) CAXA\CAXA DRAFT MECHANICAL\2013\Font文件夾；(3) Program Files\Common Files\CAXA Shared\ExtraFonts文件夾，推薦放在該文件夾。2.1.3 保存文件    將當前繪制的圖形保存到存儲設備中。1. 保存文件的方式◇ 菜單方式：【文件】>【保存】◇ 命令方式：Save◇ 快捷鍵方式：【Ctrl+S】◇ 功能區圖標： 【快速啟動工具欄】上的圖標2. 執行過程    在命令行輸入“Save”或單擊按鈕啟動【保存】命令，若是第一次保存圖形將彈出如圖2-4所示的【另存文件】對話框，在對話框的【文件名】輸入框中輸入圖形文件的名字，單擊【確定】按鈕，即可將當前文件保存起來。    新文檔保存或者另存文件時，如果設置了標題欄，并在標題欄“圖紙名稱”中填寫了內容，保存文件時默認使用“圖紙名稱”欄中的內容作為文件名。若是修改的圖形重新保存則不會給出任何提示信息，直接將修改的圖形保存起來，并可根據設置產生一個備份文件(.bak)。    電子圖板2013機械版可以將圖形文件以多種格式保存，默認保存為2013版的EXB格式，也可保存為電子圖板較早版本的EXB格式(97版、V2版、XP版及2005~2011版)或AutoCAD R12至AutoCAD 2010各個版本的DWG、DXF格式，還可以存儲成位圖格式(.bmp)、IGES格式(.igs)等，其默認格式的文件擴展名為“.EXB”。單擊【保存類型】列表框右側的按鈕，即可選擇保存格式。    當存儲為BMP格式的文件時，系統彈出如圖2-5所示的【位圖輸出設置】對話框，在該對話框中可以設置圖片質量，系統在【圖片質量】列表框中提供了【普通質量】、【打印質量】、【照片質量】三種質量，其分辨率分別是96DPI、300DPI和600DPI，也可以選擇其中的【自定義】質量。輸出圖形時也可設置【背景反色】及【保持高寬比】    單擊【另存文件】對話框中的按鈕，彈出【設置文件密碼】對話框，可以對文件進行加密存儲。    【小技巧】在繪制圖形過程時，要養成良好保存文件的習慣，定期按“Ctrl+S”保存文件，以免停電或系統崩潰造成損失。2.1.4 另存文件    將當前編輯修改的圖形以其他的文件名或格式保存。1. 另存文件的方式 ◇ 菜單方式：【文件】>【另存文件】  ◇ 命令方式：SaveAs ◇ 快捷鍵方式：【Ctrl+Shift+S】 2. 執行過程    在命令行輸入“SaveAs”或按【Ctrl+Shift+S】快捷鍵啟動【另存文件】命令，系統彈出如圖2-3所示的【另存文件】對話框，重新輸入一個文件名，即可將當前編輯的文件以指定的文件名重新保存一份，而原名文件保存的為修改前的內容。
