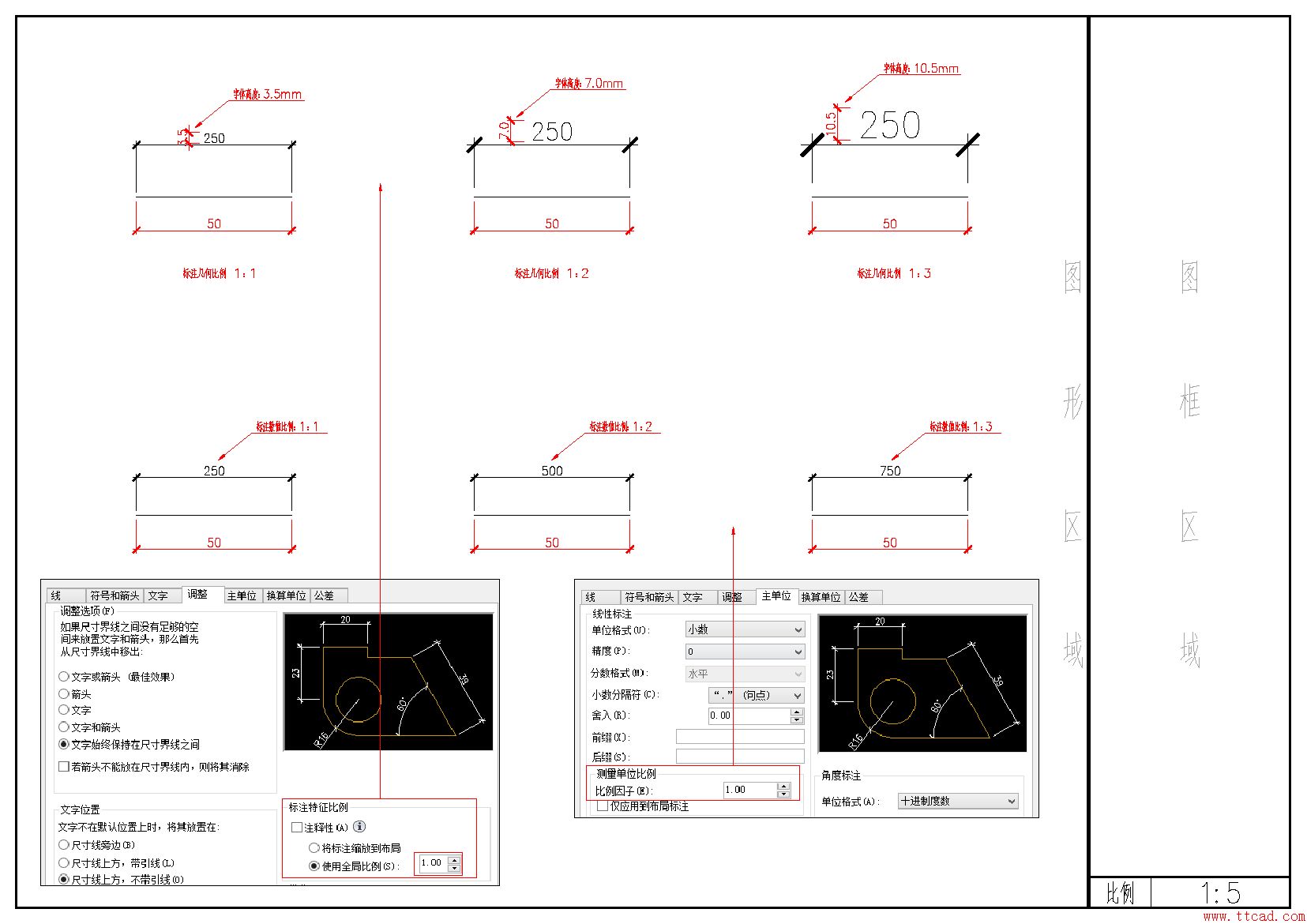

舉個例子，一圖必殺！?。。。?br />
左下角圖為“標注幾何比例”，CAD會根據之前文字、箭頭、起點偏移長度自動乘以該比例，而達到放大標注幾何尺寸的目的。 右下角圖為“標注數值比例”，CAD會根據所標注圖元的長度自動乘以該比例，然后輸出結果數值，圖中第二行的三個數值可以清楚地表現該比例的效果。該比例的使用場景參見第二部分的方案A，就是在1：100的圖框里放一個1：20的詳圖，由于繪圖比例變成了1：5，所以該詳圖所使用的標注比例其“標注數值比例”則變?yōu)榱?，這樣，其所表達的數值才是我們想要表達的確切數值。
