鋼結構是具有一定形狀結構，并能夠承受載荷作用，由鋼制材料組成的結構實體，如支架、框架、內部的骨架及支撐定位架等等，一般在機械設計、裝備設計、廠房設計、鍋爐行業、化工行業等諸多領域都會常用到鋼結構這類負荷實體。在對鋼結構進行設計的時候，往往需要根據成品的負荷量、形狀、用途等特性來設計其整體造型。

    中望3D是國內唯一具有獨立自主知識產權的三維CAD設計軟件，在結構件設計方面具有獨立的功能模塊，能支持結構件骨架直接由線框貨草圖的直線、圓弧或者曲線對象定義，操作靈活便捷。本文將以一個常見的鋼結構主體的建模設計為例，向大家介紹中望3D如何高效地完成其建模設計，下面我們來逐一看看各個操作步驟。

第一步：創建零件。

    如圖1所示，創建一個名為“主體鋼構”的零件。



圖1 創建零件

第二步：繪制草圖。

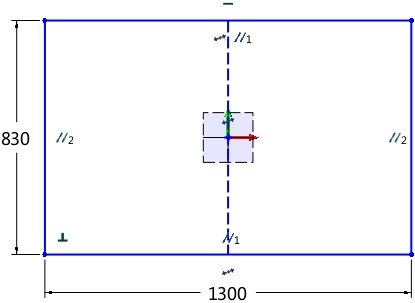

在XY工作平面上繪制圖2中的草圖。



圖2 草圖

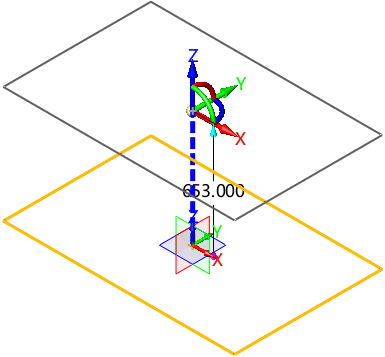

往Z正方向復制上步草圖，距離為“653mm”，得出圖3結果。



圖3 以653mm為距離復制草圖

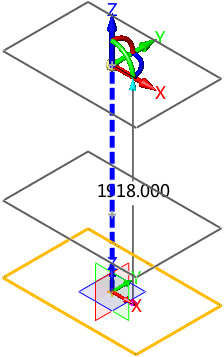

再往Z正方向繼續復制上步草圖，距離為“1918mm”，得出圖4結果。



圖4 以1918mm為距離復制草圖

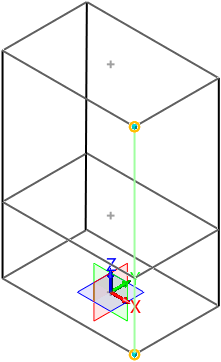

如圖5所示，使用直線連接上下草圖的四個角。



圖5 鏈接上下草圖的四個角

第三步：添加鋼構。

進行鋼構添加，型號如圖6所示。



圖6 添加鋼構

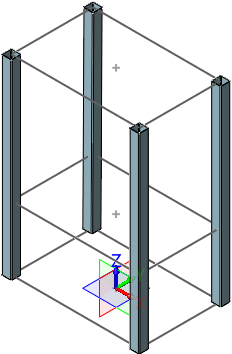

四個角添加矩形鋼結構后如圖7所示。



圖7 四角添加矩形鋼結構

第四步：修改模板。

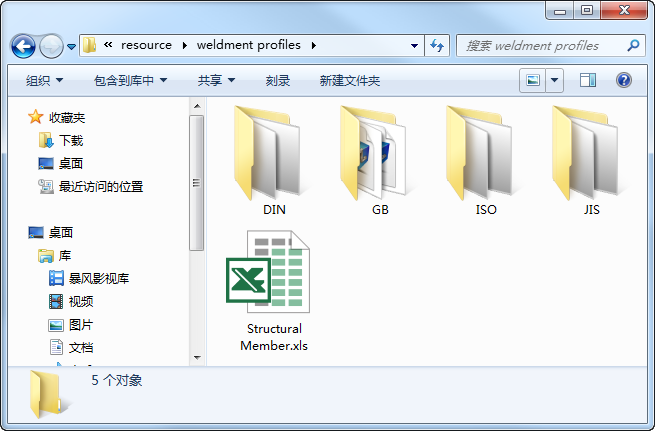

找到模板存放的位置（圖8），焊件模板的位置在C:\Program Files\ZWSOFT\ZW3D 2016 Chs (x64)\resource\weldment profiles。

 圖8 焊件模板

由于在該目錄下需要權限較高，所以我們可以關閉中望3D，把需要修改的模板文件“Rectangle-Cold formed.Z3”和“Square-Cold formed.Z3”移到其它位置（圖9）后打開。



圖9 把模板文件移到桌面

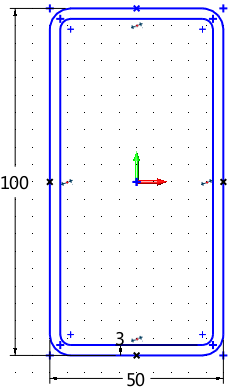

打開“100x50x3”（Rectangle-Cold formed.Z3）和“100*4”（Square-Cold formed.Z3）的草圖，添加四個中點，如下圖10中4個圓點位置，保存文件。
