圖10 添加4個中點
如需要修改點的樣式和顏色，可在下拉菜單選擇“點屬性”（圖11），然后進行統一設置，或是選擇需要修改的點，在右鍵菜單下的“屬性”里進去設置。

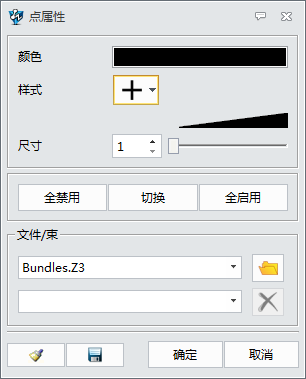

圖11 修改點樣式和顏色

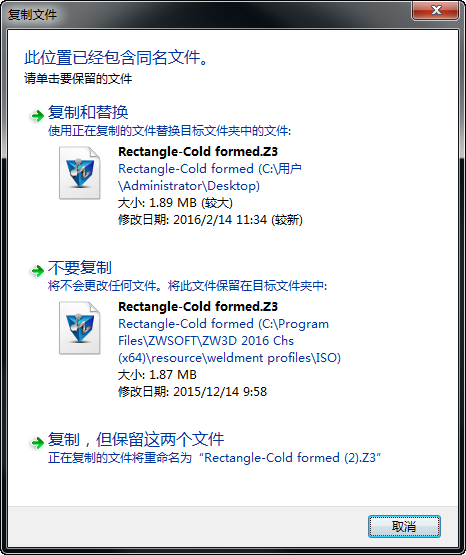

把上步修改好的文件覆蓋源文件（圖12）。
圖12 覆蓋源文件
第五步：添加鋼構。
選擇同樣型號，旋轉90度，聚焦到定位輪廓，拾取上步所做的中點，讓曲線在上表面，如圖13所示。

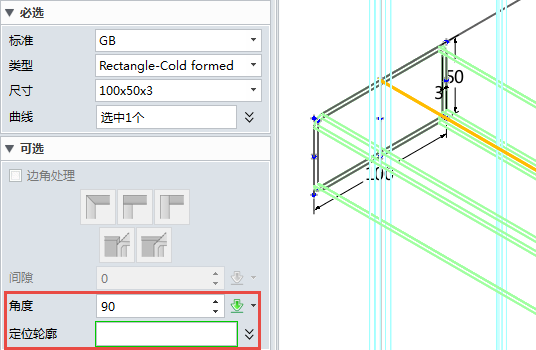

圖13 添加鋼構
根據同樣的型號和定位輪廓添加另外三處位置，如圖14所示。

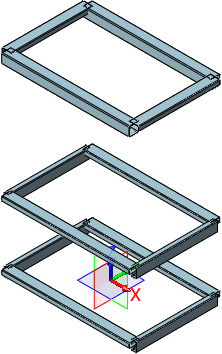

圖14 添加另外三處位置
重復命令，型號和上步一樣，不同的是這次操作不要旋轉角度，平放即可，聚焦到定位的位置請參考圖15。
圖15 重復操作，無需旋轉角度
再次重復命令，型號和上步一樣，聚焦到定位輪廓，拾取中點到曲線上，讓曲線在上表面（圖16）。

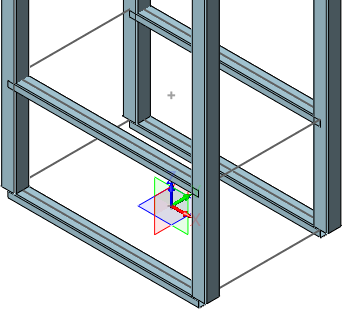

圖16 重復操作，曲面在上表面
重復添加鋼構命令，下圖17為所選型號。
圖17 添加鋼構
聚焦到定位輪廓，拾取中點到曲線上，讓曲線在上表面，完成下圖18剩下兩處鋼結構的添加。

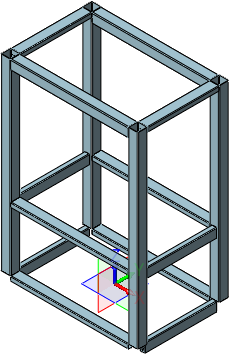

圖18 完成剩下兩處的鋼構添加
第六步：鋼構修剪。
隱藏四根立柱鋼構和3D草圖線框，如圖19所示。

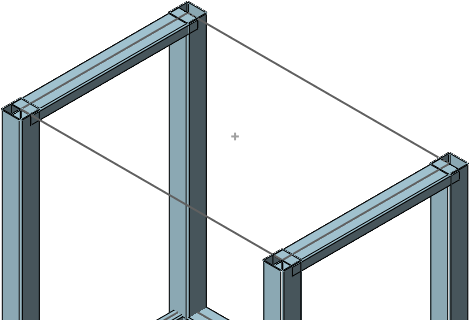

圖19 隱藏立柱和草圖線框
使用偏移方法讓12根水平鋼構進行兩頭偏移“50mm”的操作，完成后相連兩處對接如下圖20所示。
圖20 相連兩處對接處

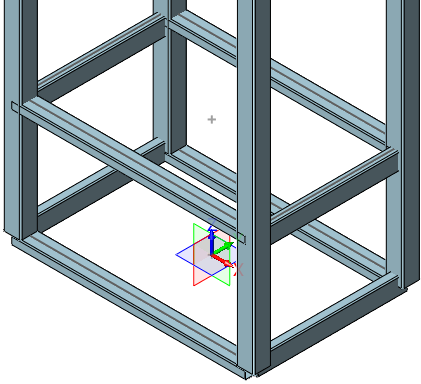

完成上步修剪后顯示四根立柱，如圖21。

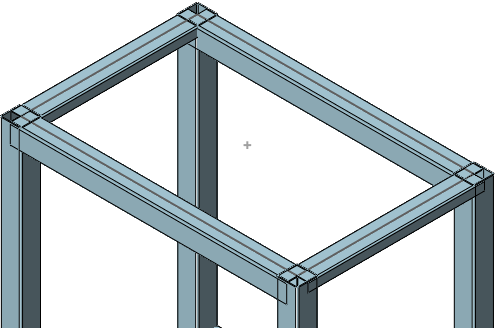

圖21 顯示四根立柱
第七步：立柱鋼構延長。

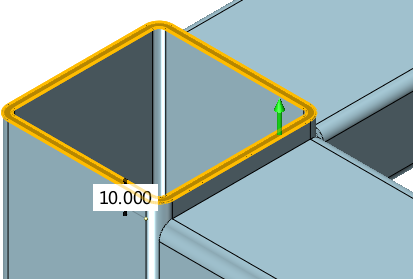

四根立柱頂部延長“10mm”（圖22），
