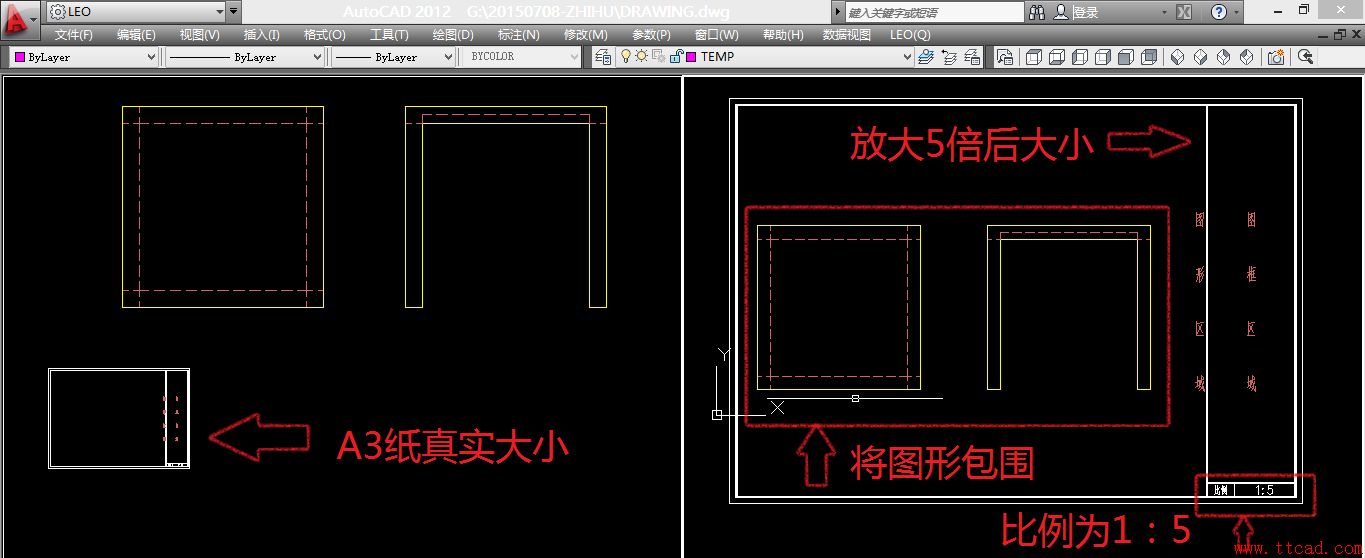

【需求產生原因分析】由上述兩個步驟即可得出關于“繪圖比例”及“圖框比例”的定義及操作步驟，其產生的原因可從其他答案中大致推理得出，首先設計專業有大量的圖紙均可按照1：100比例出圖，因此在繪制時，直接按1：1“繪圖比例”繪制的圖形，用1：100的標注比例進行標注，最后套上1：100的圖框后，即可完成該圖的繪制及圖框布置工作。在這種情況下，繪圖比例并不需要特別更改。但當一張1：100的圖形里突然要插入一張例如1：20的詳圖時，為了保證整體仍然是1：100的圖框，故將詳圖部分放大5倍（“繪圖比例”變?yōu)?：5），同時標注比例仍為1：100，放入1：100圖框內，則此詳圖比例即為1：20，故可以滿足在整體圖紙1：100的情況下，部分圖紙變?yōu)?：20，且操作極為簡單的需求。3、按照已確定比例定義標注及字體大小（即字體的大小、標注數字大小、標注線的長度、標注箭頭的大小等比例參數），將所需表達的信息添加至圖紙內。
【關于標注的定義參見第三部分】

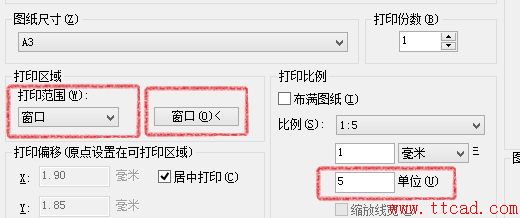

4、菜單欄中選擇“文件”→“打印”，按照下圖設置打印參數，將打印比例設置為5，并在“打印范圍”中選擇“窗口”，框選圖紙區域，強迫癥患者必填“居中打印”選項?！按蛴”壤笨啥x為:CAD將電子圖紙轉換至紙張時的一個縮放參數，當你繪制一根100mm的線時，使用1：1的打印比例將其打印出來，那么用尺子在紙上測量這條線的長度，得到的數據將是100mm；而使用1：10的打印比例打印時，測量的長度就將變?yōu)?0mm。
（設置打印比例相關參數）
（單擊“窗口”后，框選圖紙區域）5、完成上述步驟后，單擊“確認”即可完成打印，打印效果如示例圖。【方案A完】
===================方案B：利用“布局”功能調整圖紙比例================
目前較為先進的設計事務所普遍采用的出圖方案，此方案無“繪圖比例”、“圖框比例”等概念，同時將圖紙比例大小及注釋類圖元的大小整合為第一部分所述的“圖紙比例”概念，CAD中將其翻譯為“注釋比例”，十分便于理解與操作，配合CAD其他功能使用，可發出八神連續技一般的優點，具體步驟如下：
1、同樣按照1：1繪制圖形，圖形參考方案A中例圖，此處不再重復。

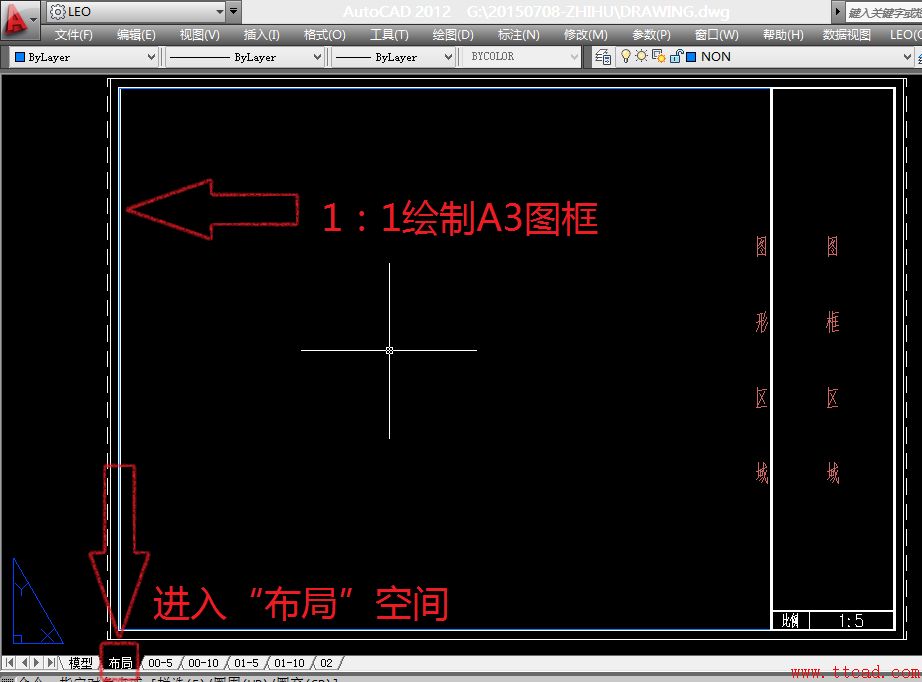

2、點開“布局”選顯卡，按照A3大小1：1繪制圖框

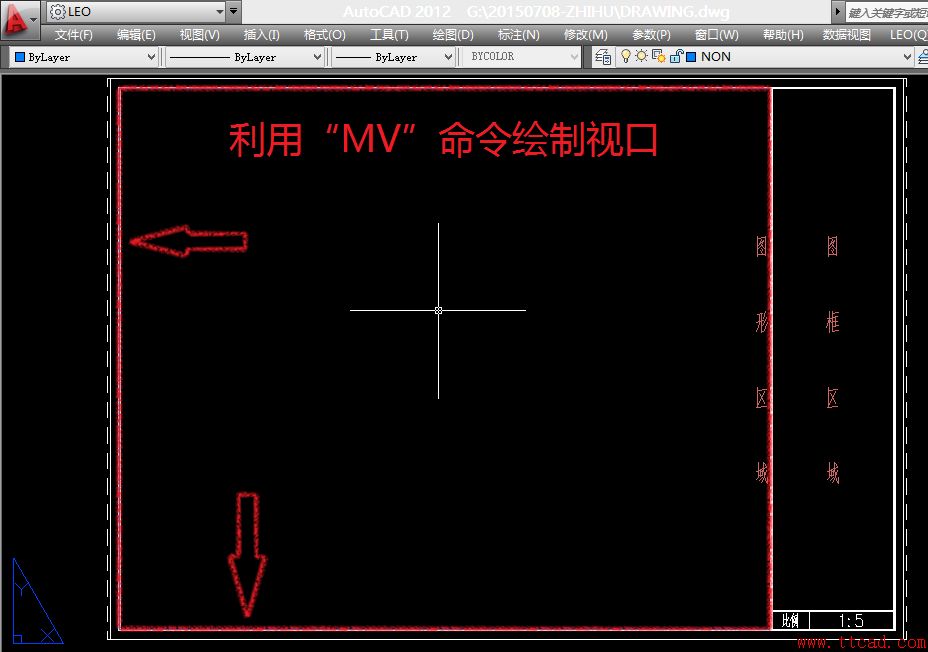

3、利用“MV”命令，在圖中“圖形區域”內繪制一個視口,得到一個圖紙全視圖

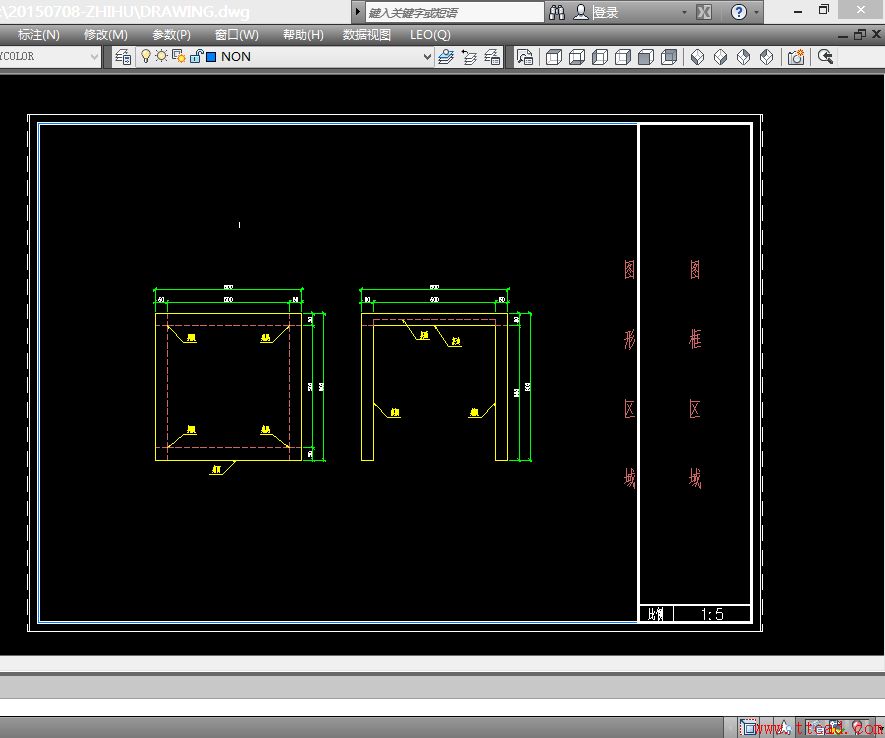

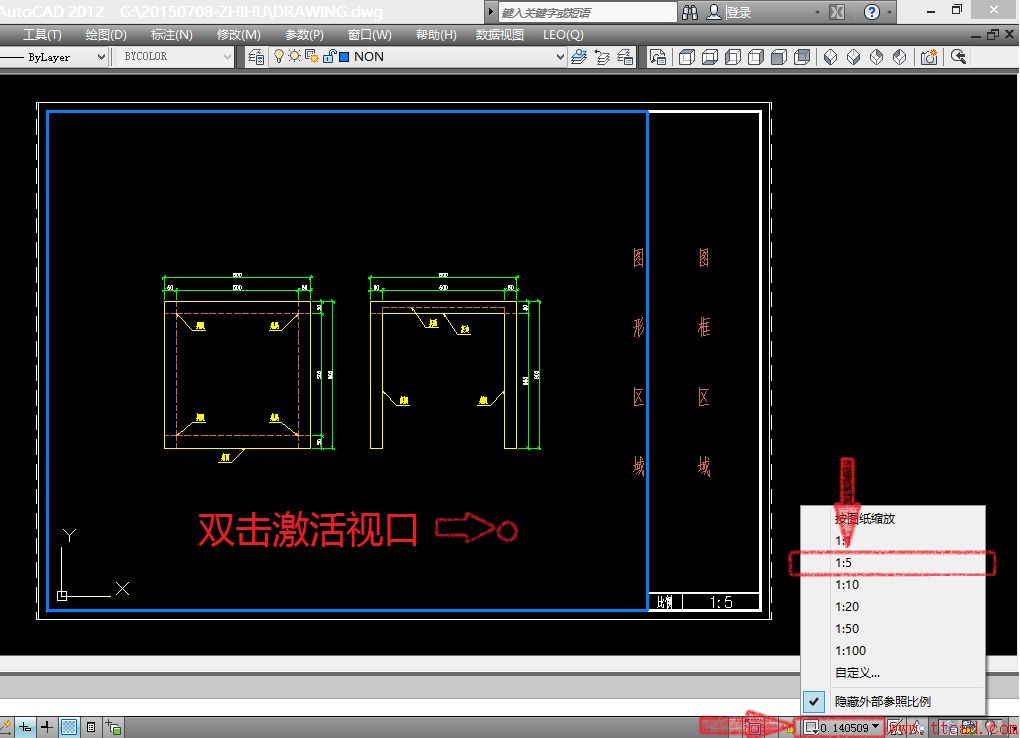

此時圖紙的比例為非整數，需要進一步調整。4、雙擊視口區域激活視口，單擊CAD右下角“注釋比例”列表，更改“注釋比例”，例如1：5

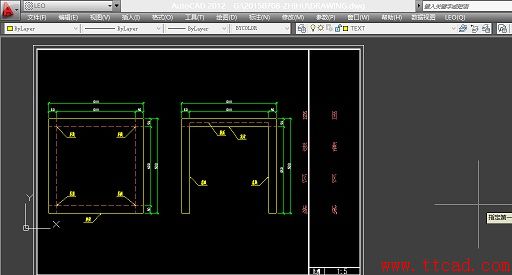

此時，圖紙比例即為所選擇的“注釋比例”
