圖31 組裝天線1

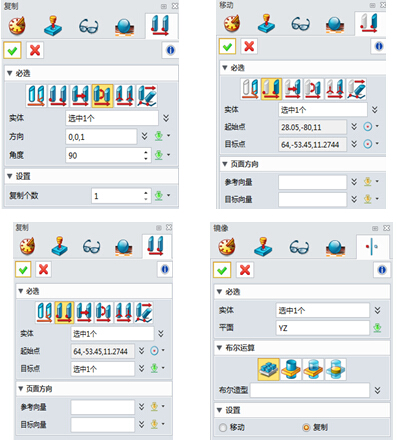

    使用“復制”、“移動”、“鏡像”命令，完成剩余3個天線組裝，操作如圖32所示，效果圖見圖33。

圖32組裝另外3個天線

圖33 天線組裝效果圖

第二步：設計邊框

    點擊“抽殼”命令，選擇邊框面，參照圖34，將厚度設置為2。

圖34 設計邊框

第三步：加入產品LOGO

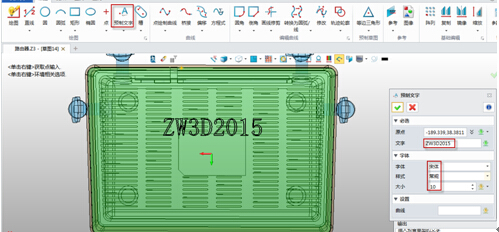

    進入草圖點擊“預制文字”，輸入文字、樣式、大小等信息，完成后點擊退出，圖35為效果圖。

圖35 輸入LOGO的文字

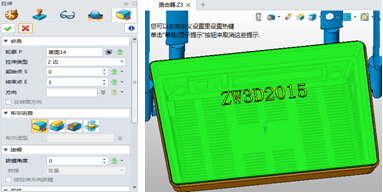

    點擊“拉伸”命令，輸入字體高度，完成拉伸，效果如圖36所示。

圖36 完成字體拉伸

    通過以上操作步驟就可以完成一個完整的路由器的設計。
