圖20 插入草圖

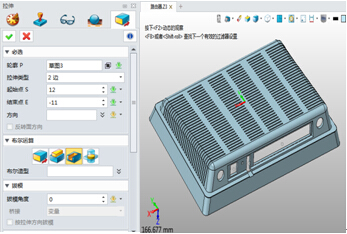

參展圖21參數，起點為“12”，結束點選擇“-11”，布爾運算選擇“減運算”。

圖21 布爾運算

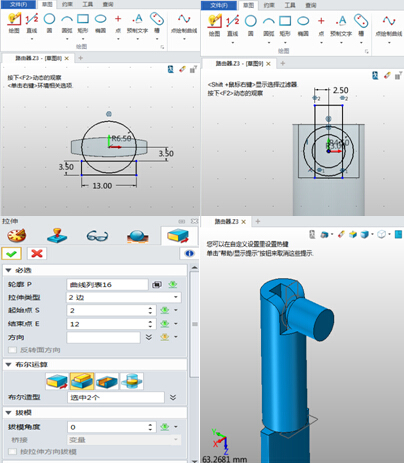

    設計天線接口，點擊“拉伸”命令，詳細參數如圖22所示。

圖22 天線接口設計

    再用同樣的方法設計側面的天線接口，詳細參數如圖23所示。

圖23 側面天線接口設計

第六步：設計其他細節特征

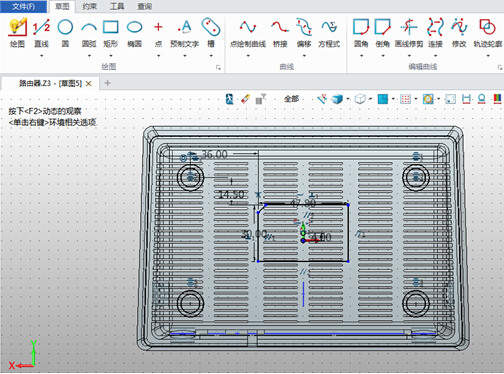

    點擊“插入草圖”，進入草圖繪制要拉伸的輪廓，詳細尺寸參數參考圖24。

圖24 插入草圖

    因?yàn)槌叽绮煌孕枰謩e拉伸2次，效果如圖25所示。

圖25 根據不同尺寸需要進行拉伸

（三）路由器天線設計

    接下來，就是要完成路由器天線的設計，該部分我們依然分步驟進行操作說明。

第一步：設計天線上部

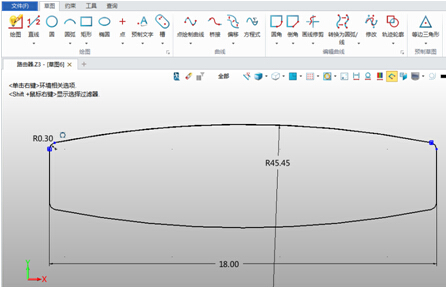

    點擊“插入草圖”，進入草圖繪制輪廓，詳細參數如圖26所示，完成后點擊退出。

圖26 插入草圖

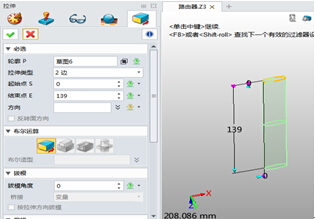

再使用“拉伸”命令，參數參考圖27，結束點是“139”。

圖27 拉伸1

繼續點擊“拉伸”命令，在輪廓選擇“插入草圖”，進入草圖繪制輪廓，詳細參數如圖28所示，完成后點擊退出。

圖28 拉伸2

    拉伸時，布爾運算選擇“交運算”，如圖29所示。

圖29 布爾運算

第二步：設計天線底部

    參照第一步的操作，用同樣的方法設計天線底部，操作如圖30所示。

圖30 天線底部設計

（四）組裝及細節處理

    完成了各個部分的設計之后，接下來就是要對路由器的主體和天線進行組裝，以及對邊框和產品LOGO的相關設計。

第一步：組裝天線

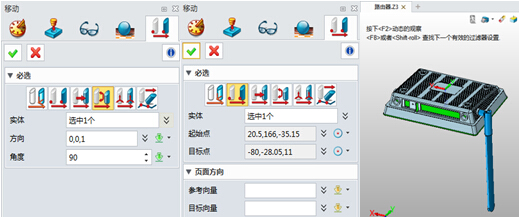

    點擊“裝配”模塊中的“移動”命令，完成一個天線的組裝，如圖31所示。
