圖10 上蓋倒角
通過以上這幾個步驟，我們就可以完成路由器的主體設計了，如圖11所示。

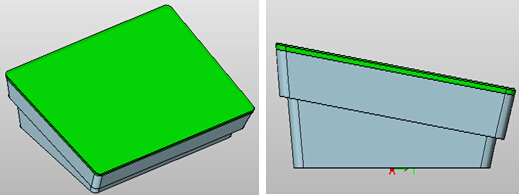

圖11 完成路由器的主體設計
（二）散熱孔接口等細節特征設計
完成了路由器的主體設計之后，那么接下來，我們就來對路由器散熱孔的接口等細節特征進行設計。
第一步：設計接口槽
點擊“造型”模塊中的“拉伸”命令，在輪廓處選擇“插入草圖”。

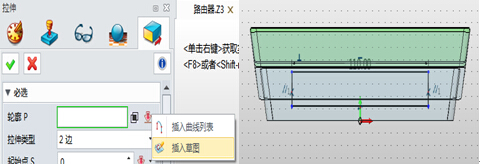

圖12 插入草圖
拉伸時，布爾運算選擇“減運算”。

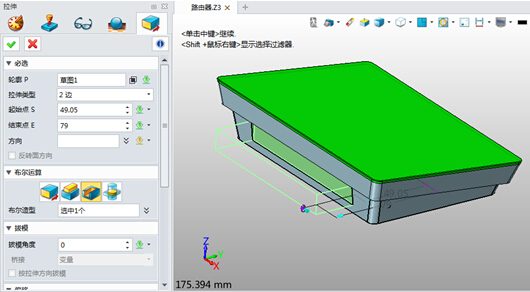

圖13 進行布爾運算“減運算”
第二步：主體抽殼
點擊“造型”模塊中的“抽殼”命令，選擇造型輸入厚度“-2.2”，開放面為“頂面”如圖14所示。
圖14 主體抽殼
第三步：外殼底部倒角
選擇“造型”模塊中的“圓角”命令，選擇要倒角的邊，輸入半徑為“5”后確定，如圖15所示，用同樣的方法倒中間“R0.3”的角，如圖16所示。

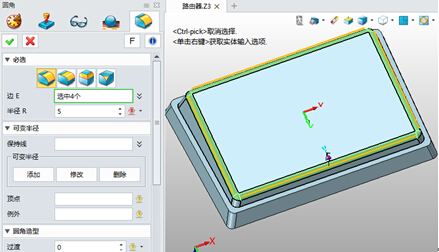

圖15 外殼底部倒角1

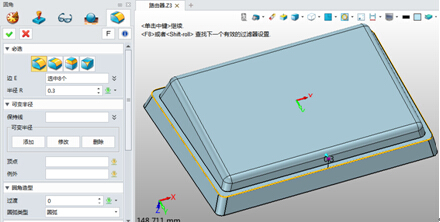

圖16外殼底部倒角2
第四步：設計散熱孔

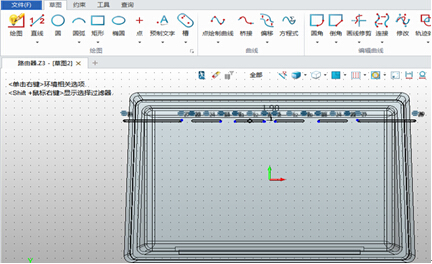

進入草圖，先繪制一排散熱孔，如圖17所示。
圖17 散熱孔繪制
再點擊草圖中“陣列”命令，輸入方向是“Y負軸”，數目是“29”，間距距離為“3”如圖18所示，繪制完成后，點擊退出草圖。

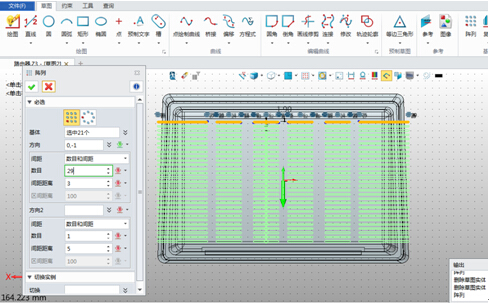

圖18 陣列設置
點擊“拉伸”命令，輪廓?jiǎng)t選擇剛才的草圖，起點是“0”，結束點選擇“到面”，布爾運算選擇“減運算”，如圖19。

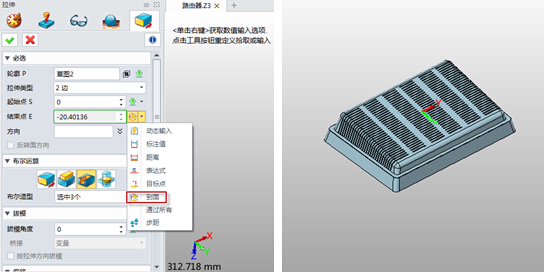

圖19 布爾運算
第五步：設計接口

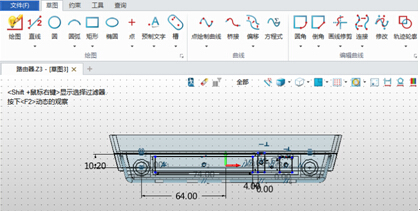

點擊“拉伸”命令，輪廓選擇“插入草圖 ”，如圖20，繪制完成后點擊退出草圖。
