圖24 繪制草圖

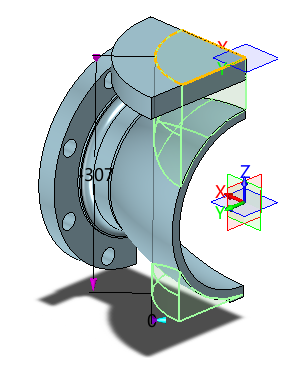

第十四步：拉伸
使用“造型”頁面下的“拉伸”命令，拉伸到球面，布爾運算為基體，隱藏工作平面，如圖25所示。
圖25 拉伸效果

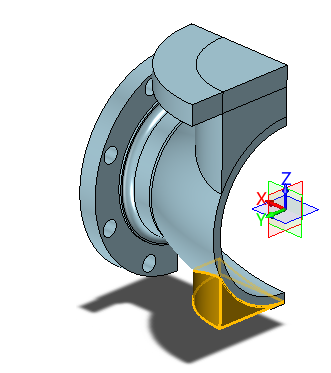

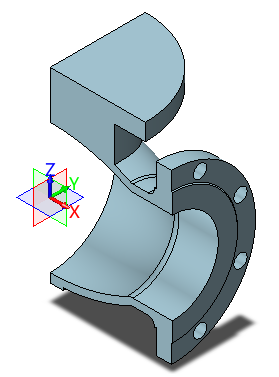

第十五步：布爾運算
刪除圖26所示的多余造型，然后使用“造型”頁面下的“組合”命令進行布爾運算，把三個造型進行合并（圖27）。
圖26 刪除多余造型
圖27 布爾運算合并

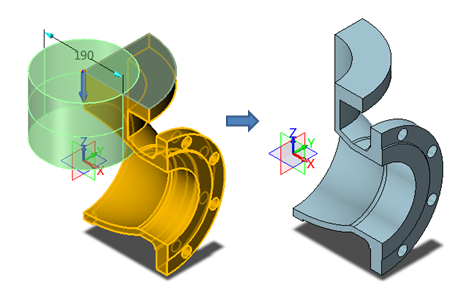

第十六步：打孔
使用“造型”頁面下的“孔”命令，進行直徑為190mm的打孔，如圖28所示。
圖28 打孔

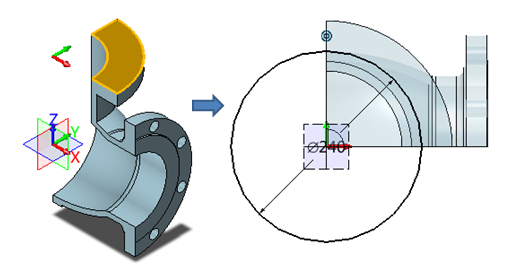

第十七步：創建草圖
在下圖的表面上創建草圖，繪制一個直徑為240mm的圓（圖29）。
圖29 創建草圖
第十八步：拉伸切除
使用“造型”頁面下的“拉伸”命令，拉伸切除深度為6mm（圖30）。
圖30 拉伸切除
第十九步：倒圓角

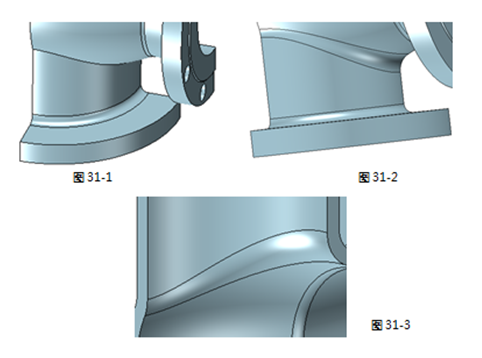

對圖31所示位置分別進行10mm、20mm、31.9mm的倒圓角
圖31 倒圓角

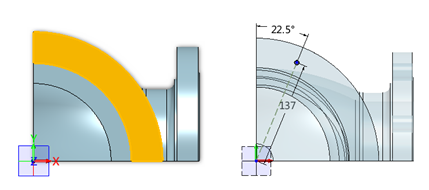

第二十步：創建草圖
在圖32所示高亮表面上創建草圖，并繪制一個點，進行約束。
圖32 創建草圖

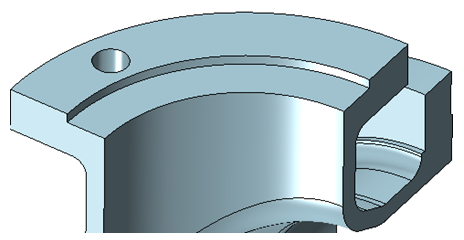

第二十一步：打孔
在上一步的點上進行打孔，直徑為21mm（圖33）。
圖33 打孔

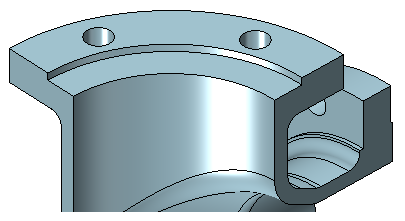

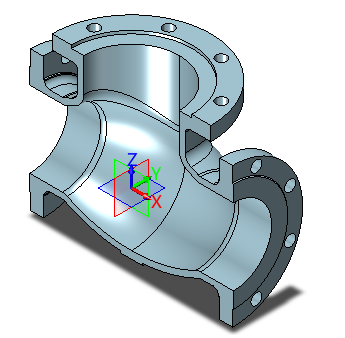

第二十二步：陣列
使用“造型”頁面下的“陣列”命令，圓形陣列45度，如圖34所示。
圖34 陣列
第二十三步：鏡像
使用“造型”頁面下的“鏡像”命令，鏡像平面為YZ平面，效果如圖35所示。
圖35 鏡像
到這一步，閥體的建模設計基本顯示出雛形了！
