圖13 完成旋轉
第四步：創建草圖

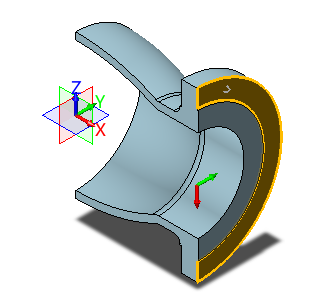

在下圖14中高亮面上創建草圖。
圖14 高亮面上創建草圖
繪制下圖15的點，并進行標注和約束。
圖15 繪制草圖點
第五步：孔操作

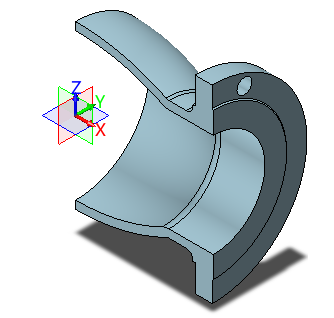

在上步的點上進行打孔，直徑為22mm，結束端為終止面，效果如圖16所示。
圖16 打孔效果
第六步：陣列
使用“造型”頁面下的“陣列”命令，完成數目為4，角度為45度的圓形陣列操作，效果如圖17所示。
圖17 陣列效果
第七步：創建工作平面

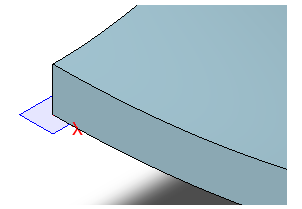

使用“造型”頁面下的“基準面”命令，以XY工作平面為基準偏移捕捉到下圖18頂點位置，創建工作平面。
圖18 創建工作平面
第八步：創建草圖

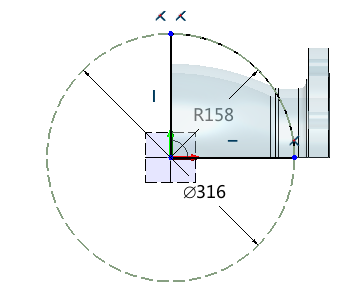

在創建的工作平面上繪制1/4的圓弧，以及水平線和豎直線，組成一個1/4圓的封閉草圖，如圖19所示。
圖19 創建草圖
第九步：拉伸

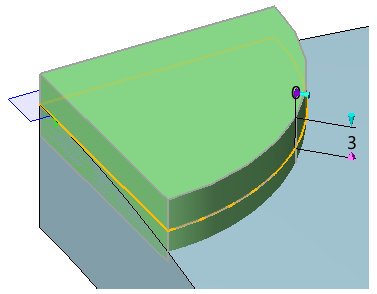

使用“造型”頁面下的“拉伸”命令，對上步草圖進行對稱3mm的拉伸，和實體造型進行布爾加運算，完畢后隱藏創建的工作平面，如圖20所示。

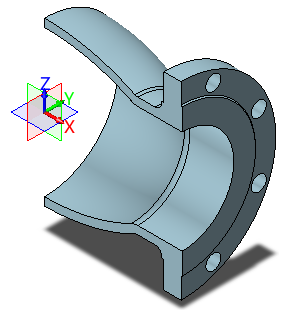

圖20 拉伸
第十步：創建工作平面

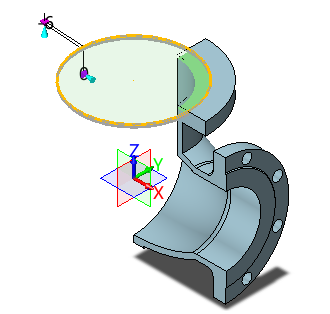

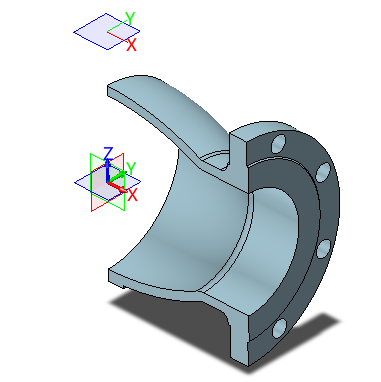

使用“造型”頁面下的“基準面”命令，以XY工作平面為基準在Z軸的正方向偏移187mm，創建工作平面，如圖21所示。
圖21 創建工作平面
第十一步：繪制草圖

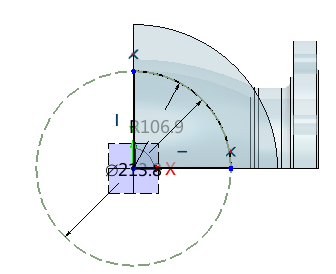

在第十步的基礎上繼續繪制草圖，繪制1/4的圓弧，以及水平線和豎直線，組成一個1/4圓的封閉草圖（圖22）。
圖22 繪制草圖
第十二步：拉伸

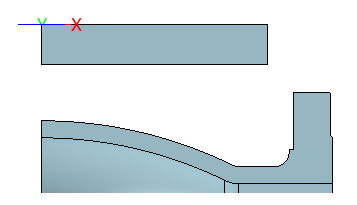

使用“造型”頁面下的“拉伸”命令，沿Z軸負方向拉伸28mm后隱藏工作平面，如圖23所示。
圖23 沿Z軸拉伸
第十三步：繪制草圖

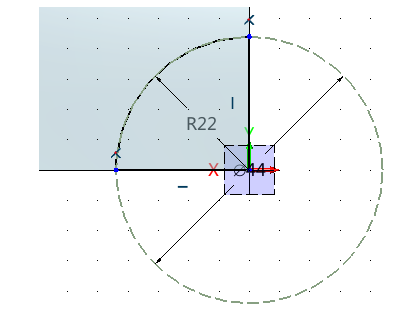

再次在剛才的工作平面上繪制草圖，繪制1/4的圓弧，以及水平線和豎直線，組成一個1/4圓的封閉草圖（圖24）。
